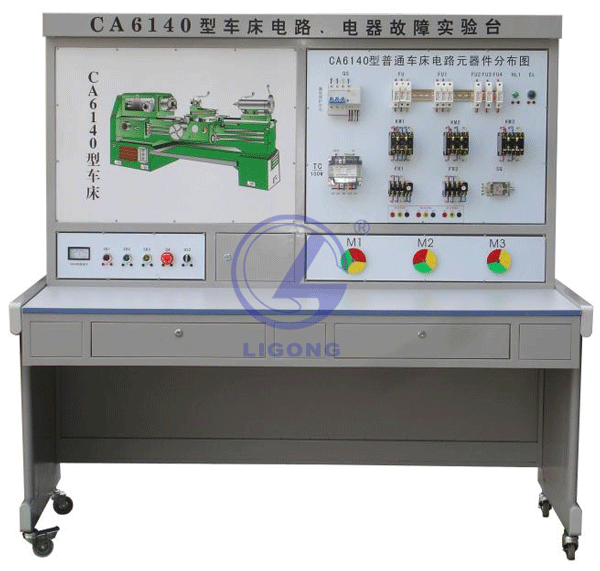

LGDQ-CA6140A型普通车床电气技能实训考核装置

品牌：理工伟业咨询电话：010-82827827 82827835

本机床电气技能培训考核实验装置，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，故障点在面板上设有相应测试点，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。

一、实验装置的基本配置

1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）
2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。
3、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
4、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。
5、三相异步电动机：实验台装有3台三相鼠笼式异步式电动机，分别用作主轴电动机、进给电动机、冷却泵电机等。
6、故障开关箱：设有14个故障开关。
7、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、实验项目及主要内容：

1、学生熟悉常用低压电器的结构和原理
2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。
3、提高学生的动手能力的技能操作水平。
4、通过对机床故障排除，完成机床常见故障的排除
5、可以设置故障点做为维修电工的技能考核台

三、技术性能：

1、输入电源：三相四线制380V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜2KW
5、重量：100kg
6、外形尺寸：1700mm×700mm×1250mm

四、故障点设置一栏表

故障编号	故障现象	故障编号	故障现象
1	机床无法启动	8	冷却泵不能启动
2	机床无法启动	9	刀架不能快速移动
3	机床无法启动	10	主轴不工作
4	照明灯不亮	11	冷却泵不能启动
5	主轴、冷却泵电动机不能启动	12	冷却泵不工作
6	主轴电动机控制不能自锁	13	快速电机没反应
7	主轴、冷却泵电动机不能启动	14	主轴电动机控制不能自锁
