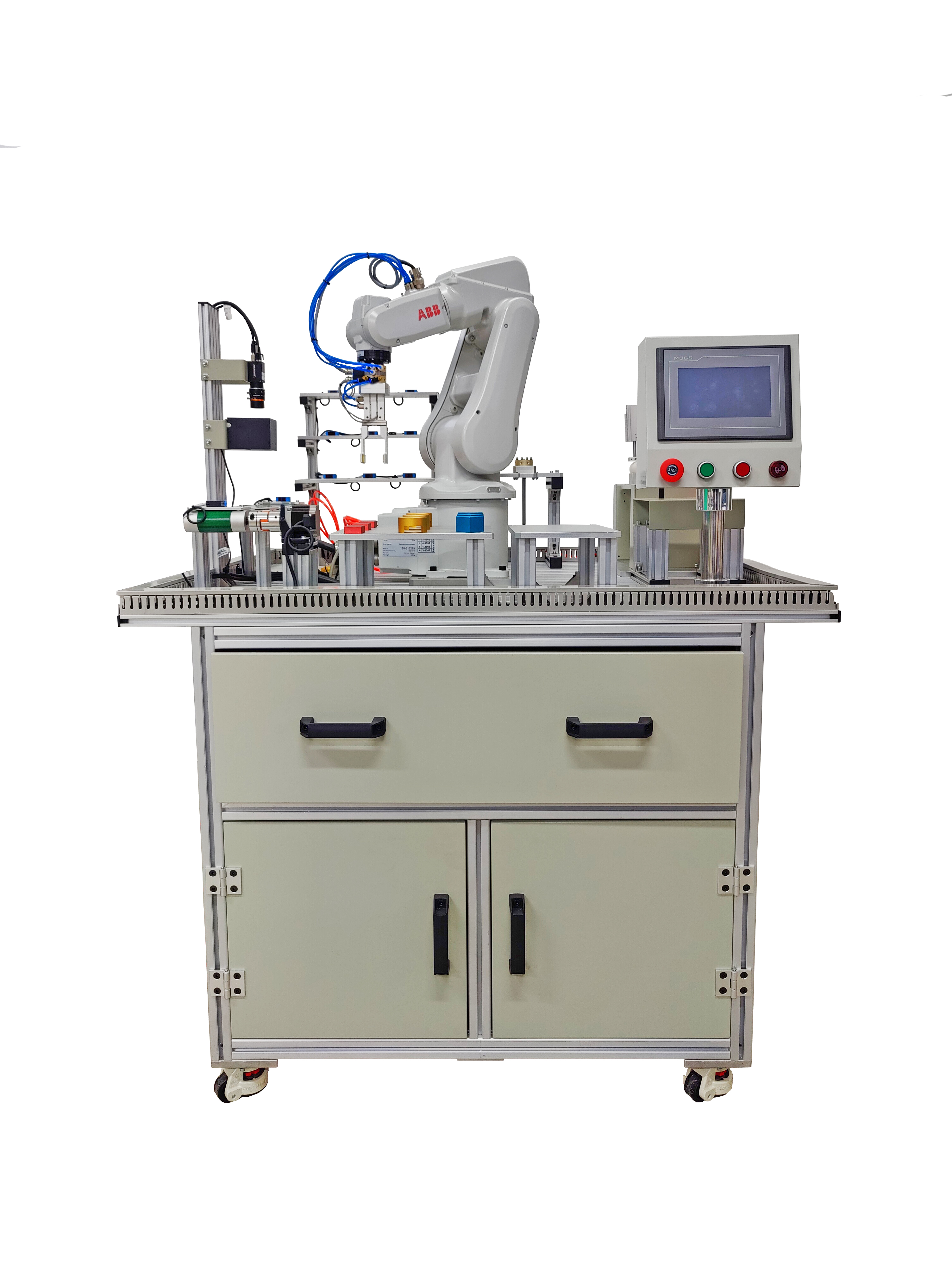

LG-IRB03型 工业机器人实训平台（IRB120机器人）

品牌：理工伟业 咨询电话：010-82827827 82827835

一款完全应用工业以太网技术、集成多种工业机器人应用场景的模块化教学设备。
支撑课程：机械设计基础、机械制造基础、机电传动控制、传感与检测技术、C语言程序设计、PLC原理与应用、工业网络技术、微机原理与接口技术、Python程序设计、机器视觉与图像处理、工业机器人技术及应用
实践项目：
机械类：机器人工作站系统组成认识、工艺分析与工装设、集成外部轴机器人系统运动空间仿真、机器人焊接工装夹具设计、机器人装配工装夹具设计、机器人工作站搭建与仿真
控制类：电气原理识图与实物认识、机器人工作站工艺流程分析设计、机器人工作站离线编程与仿真、机器人工作站profinet总线配置与通信测试、基于OpenCV视觉标定程序设计、机器人工作站联合调试运行
综合类：机器人焊接工作站系统设计、机器人装配工作站系统设计、机器人视觉分拣系统设计、机器人工作站创新设计

一、工业机器人参数要求
1.工业机器人本体：
ABB IBR120/3六自由度工业机器人本体；最大负载≥3 kg； 最大臂展半径≥580mm； 轴数：≥6轴；位置重复精度：≦0.01mm； 防护等级： ≥IP30；
轴运动范围：
（1）1轴：≥±165°
（2）2轴：≥±110°
（3）3轴：≥+70°至 -110°
（4）4轴：≥±160°
（5）5轴：≥±120°
（6）6轴：≥±400°
机器人本体重量：≤25kg； 最大噪音：≤70dB(A)。
2.工业机器人控制器：
紧凑型工业机器人控制柜，与配套的工业机器人本体配套；
控制硬件：多处理器系统大容量闪存、 UPS 备份电源（≥20S）；
控制软件：软件出厂预装；
额定功率：≥3KVA(变压器容量)；
二、实训台及相关配件：
（1）整个平台为立式结构，主要框架和工作面采用工业铝型材搭建，电器柜可以安装工控机、IO口扩展板、电磁阀安装位置、变频器安装位置、PLC安装位置，电气接线部分为抽屉式结构，便于接线，预留扩展区域，便于设备的扩展。工作平台为可以灵活安装各功能模块的导槽式或矩阵螺丝孔式。尺寸：≥1200mm×1000mm×900mm；材料：铝合金+钢板；平台面板为多用途可扩展设 计方式，扩展灵活；采用气动夹具：最大负载能力：≥3kg；最大抓取范围：≥15cm×15cm；最高抓取精度：≥1mm；带安装机架。
（2）触摸屏： ≥7英寸；液晶显示屏分辨率：≥800×480；  组态：嵌入式组态；提供与PLC通讯相配套的端口线和工控机连接的端口线。
（3）物料：尺寸：≥50mm×30mm×15mm；材料：金属材质；数量：≥10个。
（4）PLC：集成≥16路输入和≥16路输出IO口；内置≥64K大容量的RAM存储；内置高速处理≥0.065μS/基本指令；控制规模：≥32 I/O点；内置独立≥3轴100kHz定位功能：提供相关电气连接线与附属器件。
（5）气源气路：采用无油静音气泵或集中气源供气；配有调压过滤器、气路等气动元件；排气压力：≥0.7Mpa；流量：≥20L/min；噪音量：≤70dB。
三、主要功能板块：
1、分拣搬运： 配备圆形、三角形、方形等物料模板；机器人可精准完成各种形状物料分拣搬运；可扩充配置视觉组件，选配视觉条件下可完成全自动分拣（含颜色、位置、坐标、角度等识别）；
2、码垛：码垛是模拟工业场合的自动搬运码垛功能设计，可以自动记录码垛位置和高度，具有重复精度高，自动计算旋转角度等功能；工业机器人工具盘上安装了气动吸盘；包含一个输送带，采用步进电机驱动；电机速度可以进行调节；可以实现将模拟物料送到输送带上进行定向传送；具有传感器能够检测模拟物料是否到达指定位置。
3、TCP练习：TCP练习区主要作为工业机器人的基础学习环节，能动态直观的体现出TCP示教的重要性和示教的精度，能够自由更换示教尖端；可实现TCP标定练习，提供TCP标定用锥形教学块；可实现基本轨迹编程练习，提供三角形、方形教学轨迹；可实现复杂轨迹编程练习，提供曲线教学轨迹；
4、流水线模块：流水线应用场景与工厂实际物流情况相似，可进行机器人点位示教编程与调试，可根据学习内容不同而设置不同挑选形式，可根据工件不同采用不同的夹取夹具。
5、立体仓库：存储自动装配工件；仓位数量：≥3列3层9个；仓位承重：≥2Kg；仓位尺寸：≥100mm×70mm×80mm；外形尺寸：≥350mm×180mm×450mm；工件种类：≥3种9个；工件模块包括自动装配母件、子件等。
6、视觉智能检测线：主要是配合工业机器人做智能检测工件角度缺陷及自动对位等以及工业机器人视觉学习开发使用；工业相机，要求如下：像素：≥130W像素； 分辨率：≥1280×960； 像素尺寸：≥3.75μm× 3.75μm； 光谱：彩色； 支持自定义AOI，降低分辨率、  f≥16mm F1.4：12毫米工业镜头，百万像素相机； 配套同轴光源，光源大小≥80mm×80mm；准环形光源，直径≥70mm，照射角度≥90度，带模拟控制器；配套同轴光源及光源控制器：发光窗口≥50mm*50mm含调光控制电源；机器视觉兼视觉开发环境； 提供案例程序，主要包括模板匹配、零件识别、字符识别、条码识别、二维码识别等；
 配套传动线，动力装置为可调速电机，传动线二侧设置传感器，可以检测测试工件的位置信息。
7、模拟变位机：变位机夹具可以和工业机器人进行模拟焊接、抛光打磨、喷涂等协同作业；变位机行程≥±45°；气缸行程≥30mm；自动夹具采用导杆气缸驱动，配置漫反射光电传感器。变位机采用行星齿轮减速配套市场主流伺服电机控制。
8、工业机器人末端安装电磁吸盘，可匹配多种夹具。同时至少配备4种工装夹具，夹具有专门的工具架安放，每个夹具的负重至少在3kg以上。按照实训项目的要求可分别配合工业机器人完成物料夹取、轨迹模拟、打磨抛光、写字绘图等工作。
9、实验室智能电源管理系统
实训室总体智能电源管理系统由主电路、控制电路、检测保护电路、显示电路、语音报警电路等组成，整个实验室配置一套管理系统。
主要功能：
9.1上电系统自测
（1）主电路及控制电路上电后对线路系统进行输入电压的过压、欠压；线路对地漏电；输出负载过流的检测，任一故障存在电源输出断开。（需提供演示）
（2）故障内容有相应文字显示。
（3）对故障进行语音报警。（需提供演示）
9.2运行检测保护
（1）输入过压、欠压、输出过流、漏电，任一故障出现将自动跳闸，实施保护。（需提供演示）
（2）对故障进行语音报警。（需提供演示）
（3）保护阀值可进行现场设置。（需提供演示）
9.3漏电功能测试
（1）按下漏电测试按钮，装置会自动提供一个漏电测试信号，使保护器跳闸。
（2）重新进行上电进入自己检测状态，文字显示“开机检测中....”，无故障情况下，实训室智能电源管理系统恢复供电。
9.4过压保护
（1）运行中，出现输入过压，实训室智能电源管理系统将跳闸。
（2）对应的“过压相”进行文字显示。
（3）语音播报“线路过压，请注意”。
9.5过流保护
（1）运行中，三相电源中任一相出现过流，实训室智能电源管理系统将跳闸。
（2）对应的“过流相”进行文字提示。
（3）语音播报“线路过流，请注意”
9.6漏电保护
（1）运行中，三相中任一相出现漏电，实训室智能电源管理系统将跳闸。
（2）对“漏电”进行文字显示。
（3）语音播报“线路漏电，请注意”。
9.7电源监控
（1）可对各相电压进行数值显示及曲线显示，显示精度±5V
（2）可对各相电流进行数值显示及曲线显示，显示精度±0.1A
（3）高压保护电压设置：
①设置范围<300V，输入1A;
②动作时间：2-5S，输入单位0.1S
（4）欠压保护电压设置：
①设置范围：>154V，输入单位1V
②动作时间：2-5S，输入单位0.1S
(5)过流保护电流设置：
①设置范围：<20A,输入单位0.01A;
②动作时间：0.5-2S，输入单位0.1S
10.云智能实验室安全管理系统
本平台将无线传输、信息处理等物联网技术应用用于自动化远程控制。设备端运行状态、数据参数等上传至云平台。物联网系统的传感层、传输层和应用层关联掌握数据与分析数据。
(1)电压、电流等模拟量数据显示。（需提供演示）
(2)输入开关监控，输出开关等数字量控制。（需提供演示）
(3)远程控制启停状态，给定输出电压值的。（需提供演示）
(4)显示输入输出电压值的历史数据
(5)可按照日期、日间进行查询历史数进行查询。
(6)报警信号为PLC主机模拟量采集数值或者开关量可以自由设定，如当模拟量输入超过设定电压时产生报警，通过物联网自动化应用软件将报警信号上传到云平台，通过云平台向设置的终端推送报警信号，每台设备可对应多个终端设备。
(7)通过手机端可以实现远程控制PLC的输出及监视PLC的输入状态变化。
(8)数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。
(9)联网设置界面：设置现场数据连接云平台后台数据库管理。
(10)为保证软件正版，需提供云智能实验室安全管理系统软件著作权证书复印件。
四、实训平台可完成的实训项目
（1）工业机器人现场编程与实训操作
（2）PLC与工业机器人的通讯技术实训
（3）PLC对工业机器人的电气集成控制应用
（4）工业机器人模拟轨迹实训
（5）工业机器人图形识别实训
（6）工业机器人搬运与码垛工艺的应用
（7）工业机器人平焊、立焊、曲面焊接工艺的实训
（8）工业机器人复杂装配体的组装实训
（9）工业机器人打磨抛光工艺的实训
（10）工业机器人多用途快换装置的自由切换和匹配实训
（11）PLC基本功能实训（软硬件结构、基本指令、接线、编程下载等）
（12）触摸屏的编程与应用
（13）气动控制元件的安装与调试
（14）机器人末端夹具的结构设计认知；
（15）机器视觉检测以及与工业机器人、PLC的协调控制运用
（16）PLC控制伺服电机驱动小型变位机实训
五、教学配套资源：
（一）智能制造生产线虚拟仿真系统软件：
（1）仿真系统支持ABB、KUKA，Fanuc、安川、新松、埃夫特、广州数控、熊猫、斯陶比尔、UR（优傲）、傲博等多种机器人，提供50种以上的各品牌机器人模型和大量生产线组件库；
（2）支持多种格式的三维CAD模型，可导入扩展名为step、igs、stl等格式；
（3）可通过导入CAD模型快速生成运动组件，并对组件特征树进行操作和修改;
（4）支持关节型机器人、Delta（空间三自由度并联机构机器人）、SCARA（平面关节型机器人）、直角坐标等各种结构的机器人；
（5）允许通过专用的模板和程序语言定制各种机器人和自动化工具的运动控制。算法支持包含3-5轴的通用机床、3-6个旋转轴的串联，并联，双臂，AGV小车，等机器人及生产线上对应的工装夹具，传送带，变位机，导轨等辅助设备；
（6）提供工业机器人虚拟教学模块，能够通过虚拟示教器对机器人的手动操作以及程序代码的自动运行，也能直连客户指定的实际示教器；
（7）提供强大的API功能支持，允许开展大量机器人机构的自动化应用。可进行仿真和应用于程序机器人取放物体和应用于复杂的多机器人同步运动等；
（8）包含丰富的轨迹调整优化工具包，如碰撞检查、工业机器人可达性、姿态奇异点、轴超限等；
（9）支持多机器人同步运动仿真，能够实现5个及以上机器人与外部轴的同步   运动；
（10）具有自动化生产线仿真功能，包含码垛机、AGV小车、串联机器人在内的功能模块；
（11）真实的模拟效果（如焊接火花效果、喷漆上色效果、雕刻效果）；
（12）提供多视角的观察，并可实现运动视角镜头追踪；
（13）支持虚拟传感器的建模与仿真，支持视觉，激光距离，力传感等传感器的仿真，效果接近真实传感器的效果；
（14）场景中的物理实体具有真实世界中的物体的物理效果，可以进行碰撞检测并具备刚体运动的效果，具备设置重力，摩擦系数等参数能力，并能根据这些参数模拟物体的真实运动效果，用户可以按照真实世界中的逻辑对场景进行建模，减少了建模的复杂性。
（15）具有离线编程功能，支持ABB，三菱，Fanuc，安川，川崎等品牌机器人的代码；
（16）可生成仿真运动视频（AVI或者Mp4格式）并导出。
正版软件，需提供智能制造生产线虚拟仿真系统软件著作权证书复印件。
（二）PLC控制编程仿真软件
1、软件特点：
（1）软件以PLC为原型，实现基本指令、应用指令以及顺序控制指令的仿真模拟。
（2）软件通过实训要求，了解实训目的和控制要求。
（3）实训器件采用三维仿真实物组件，让学生了解控制实验中所需的元件。
（4）通过器件库，学生可进行器件布局，对各控制回路进行模拟接线。
（5）通过I/O分配布置，将鼠标移到I/O分配地址资源相应部分能查看到相对应的实物。
（6）通过符号库，选择正确的符号放置有T型图正确位置，实现接线仿真。
（7）在原理图中进行模拟仿真连接电路，按步骤连接正确后才能进行下一条的接线操作。
（8）接线完成实现通电运行，通过鼠标进行上电运行，软件会以动画形式进行动作演示。
2、软件仿真项目
（1）双面铣床控制
（2）工业洗衣机控制
（3）皮带运输线控制
（4）电镀生产线控制
（5）运料小车控制
（6）音乐喷泉控制
（7）简易机械手控制
（8）大小球传送装置控制
（9）循环彩灯控制
（10）停车场车位控制
（11）小推车控制
（12）三层电梯控制
（13）电动机启停控制
（14）电动机正反转控制
（15）电动机循环正反转控制
（16）可逆运行反接制动控制
（17）三速电机控制
（18）星角降压启动控制
（19）数码管点亮控制
（20）交通灯控制
（21）恒压供水系统控制
   需提供PLC控制编程仿真软件著作权证书复印件。
（三）电气控制技能实训仿真软件
（1）应适用于电气控制及电工培训，仿真软件应收集有电拖专业里最基础、最重要的18种电路，电动机反接制动控制电路、三相电动机机械制动控制电路、时间继电器自动控制电动机Y-Δ降压起动电路、接触器自动控制电动机Y-Δ降压起动电路、自耦补偿控制的电动机降压起动控制电路、生产机械行程控制电路、双重联锁电动机可逆控制电路、有过载保护的电动机单向运转电气控制电路、直流电动机的正反转控制电路、直流电动机的制动控制电路、直流电动机调速控制电路、钻床电气控制电路、平面磨床控制电路、车床电气控制电路、绕线式电动机运转控制电路、电动葫芦控制电路、接触器控制的双速电动机调速电路、能耗制控制电路。每种线路分为元件结构、原理分析、实际接线、课堂练习四大模块。软件还包括安全用电常识，常用电工工具，常用导线连接，手工焊接工艺等；电工仪表：包括万能表，电能表，钳型电流表，直流电桥，配电板等；电机与变压器：包括三相异步电动机，单机异步电动机，伺服电机，步进电机，直流电机等；低压电器；包括交流接触器：继电器，低压断路器，熔断器，起动器，主令电器等；照明电路安装：包括荧光灯，两地控制灯。软件形式上有多媒体演示动画课件和自学型交互课件，视频部分在大型的一流企业实景拍摄，所使用的设备与工艺流程，皆为生产车间现在正在使用的生产技术。情景模拟软件支持多媒体播放，让你切身实际的感受仪器的使用方法、注意事项，能够身临其境地感受到操作仪器的逼真效果。
需提供电气控制技能实训仿真软件著作权复印件。
（四）教学课件资源
1、工业机器人课程资源
（8）工业机器人的概述：工业机器人的定义、发展与应用、基本组成及技术参数、工业机器人的分类；
（9）工业机器人的机械系统：工业机器人的1轴结构、工业机器人的2轴结构、工业机器人的3轴结构、工业机器人的4轴结构、工业机器人的5轴结构、工业机器人的6轴结构、工业机器人的机身结构、工业机器人的行走结构、工业机器人的驱动装置和传动单元；
（10）工业机器人的运动学与动力学：工业机器人的连杆参数和齐次坐标变换矩阵。
（11）工业机器人的控制系统：工业机器人控制装置、工业机器人驱动装置、工业机器人检测装置；
（12）工业机器人的编程：工业机器人的编程方式、工业机器人的示教编程、工业机器人的编程语言、工业机器人的语言系统结构和基本功能、常用工业机器人编程语言、工业机器人的离线编程、工业机器人的离线编程仿真软件及编程示例；
（13）工业机器人的典型应用：焊接机器人的应用、搬运机器人的应用、码垛机器人的应用、涂装机器人的应用、装配机器人的应用；
（14）提供汽车生产线工业机器人应用的高清视频。
2、PLC编程教学课件资源
（1）S7-1200PLC的认知：S7-1200PLC简介、S7-1200PLC工作原理及运行模式、S7-1200PLC特点、S7-1200PLC扩展功能、PLC应用技术人才培养；
（2）TIA博图软件的使用：TIA 博图集成软件开发平台、TIA 博图集成软件简介、入门实例；
（3）控制单元的程序设计、指令编写、硬件选型和设计、课后思考与练习等内容。模块至少包括：八路抢答器、三相异步电机的星三角降压启动、运料小车往返控制、十字路口交通灯的控制、电动机组的启停控制、HMI控制液体混合、G120变频器的电机控制。
（4）小型自动化生产线的设计
课件资源具有产品的搬运、检测和传输分拣功能，整个系统由送料单元、机械手搬运单元、步进电机多点定位输送单元和传送带输送分拣单元等组成。具体的项目设计要求如下：
1）本设计的要求使用通过触摸屏与控制台按钮操作，控制生产线的自动运行。生产线通电以后，系统自行检测初始状态是否满足运行条件，如不满足则自行复位或手动调整，若满足则触摸屏显示准备就绪；
2）在准备就绪的情况下，按下启动按钮，生产线开始按顺序运行，供料单元开始工作，电机驱动转盘将工件送到物料台上；电机运行10秒后，若物料台光电开关没有检测到物料，说明已没有物料，开始报警；若检测到物料，则一号搬运机械手开始动作；
3）物料台有料，一号机械手臂伸出并下降夹取工件，夹取到工件后机械手上升缩回并旋转到右侧限位；然后机械手伸出下降将工件放到步进电机输送单元的供料台上，一号搬运机械手恢复到初始状态，等待下一次运行；
4）当步进电机输送单元传感器检测到供料台工件后，步进电机前往高度检测单元进行检测；到达后通过超声波传感器进行高度检测，检测完毕后；步进电机运行到二号搬运机械手位置；
5）到达二号搬运机械手位置后；二号搬运机械手伸出、爪夹取工件，机架台上升，旋转到右限位，伸出手臂，机架台下降，手爪放松，将工件放到传送带上，同时二号搬运机械手复位；
6）当传送带单元传感器检测到工件时，传送带开始工作，根据工件的颜色、材料进行分拣；分拣结束后，供料台回到供料位置，等待下一次运行。
（5）用户手册：包括与S7-1200、有关硬件、软件和通信的手册，数量不少于二十多种。
★课件资源提供详细的配件实物图片及参数功能介绍、硬件组成图解、程序指令、程序设计、气动原理图、电气原理图、硬件组态等，图文并茂。投标时提供内容相对应的不少于十张的课件截图。
