活塞制冷压缩机实训装置

一、设备配置及参数
1、LG-LHS02型 活塞制冷压缩机实训装置包含可拆装的市售名义输入功率为5HP的半封闭活塞压缩机一台，制冷剂为R22。
2、半封闭活塞压缩机的排气量范围：27m³/h,±5%。
3、半封闭活塞压缩机的重量：90kg。
4、半封闭活塞压缩机的外型尺寸三维方向的最大长度：450mm。

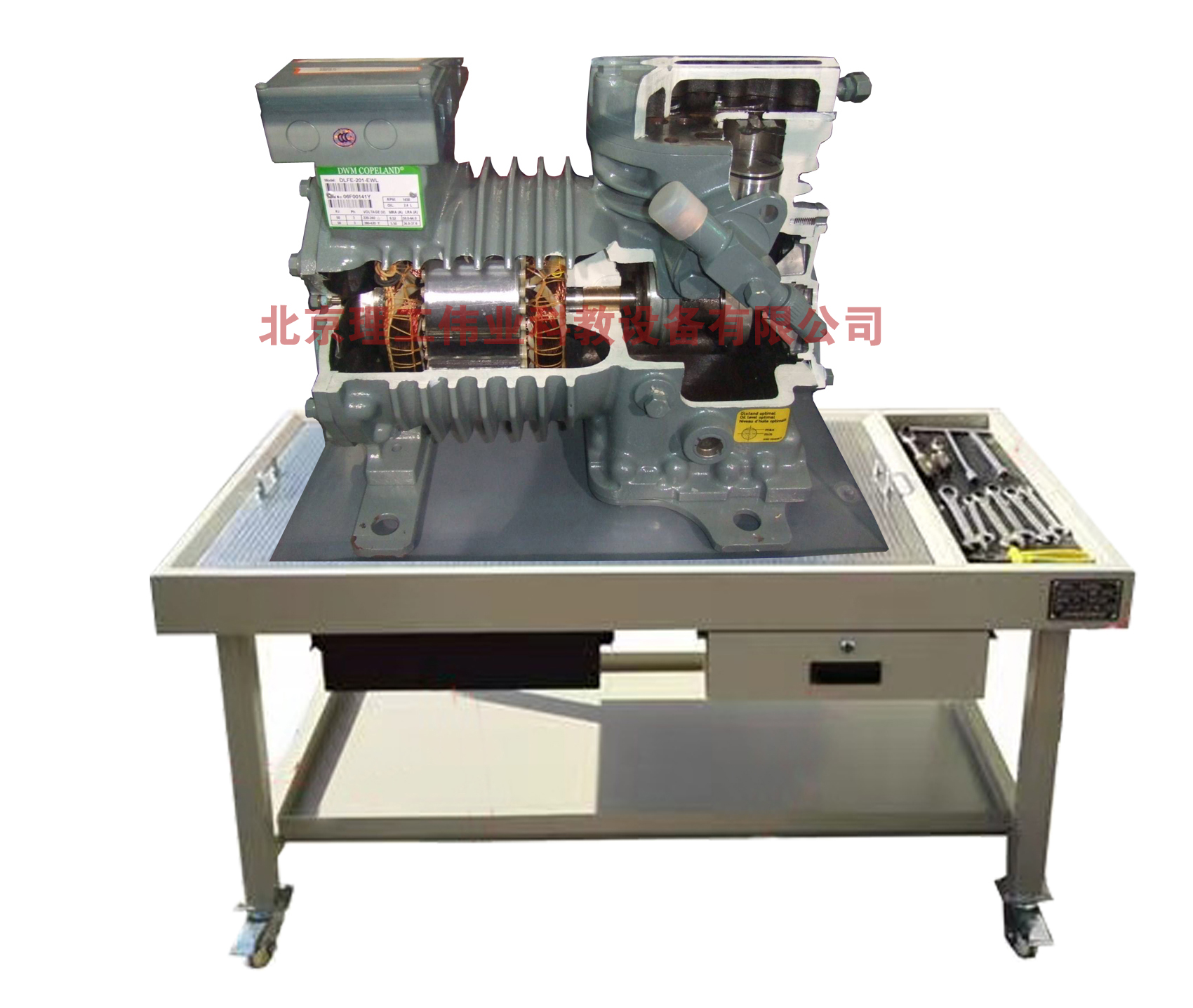

5、活塞制冷压缩机实训装置包含一台1:1实物模型的半封闭活塞压缩机，此模型沿轴线做四分之一剖开，剖开面做防锈处理。
6、实物模型的半封闭活塞压缩机由一台减速电动机带动旋转，转速范围为1~6转/min，在此范围内转速连续可调，且能随时点动停止转动，以及随时点动启动运转。
7、实物模型的半封闭活塞压缩机能演示活塞等运行部件的运动情况以展示工作容积的变化情况、吸气阀排气阀与活塞的配合运动、余隙容积、润滑油的循环等。
8、拆装和演示实训台底层都安装有高强度带刹车重载型万向轮，方便于实训台移动及布局；
9、拆装实训台有放置拆装工具、漏油盘、放置拆装零件盒设计；
10、拆装实训台材质为50mm的方钢，采用不锈钢台面，以防油耐油，演示实训台材质为50mm不锈钢；
11、为拆装演示方便，拆装实训整体高度0.8米，演示实训台高度1米，长度1.5米，宽度0.75米，结构设计重心稳定，整体美观大方。
12、演示实训台配套有高强度高亮度防爆玻璃，为看清实物模型内部结构，实训台四周安装有高亮度LED灯带及射灯。
13、整个压缩机被固定放置于一个电动液压工作台面上，工作台面配套有集油盘方便于拆装高度调节。
14、二维码识别功能：能通过手机扫描获得该产品的相关资料。

二、技术参数：
1、输入电源：三相五线 380V±10% 50Hz。
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m。
3、装置容量：4kVA。
4、噪声：38dB(A)。
5、安全保护：具有漏电压、漏电流保护，安全符合国家标准。
三、配套软件
1、活塞制冷压缩机实训装置中包含配套活塞压缩机拆装仿真实训软件（正式版）；
2、所配套活塞压缩机拆装仿真实训软件以拆装和剖开模型按照1：1建模，并且采用3D虚拟仿真技术，可以在真实环境中通过PC机进行拆装实训训练；
3、所配套活塞压缩机拆装仿真实训软件具有三维拆卸动画演示、三维装配动画演示、三维零件展示、三维模拟训练等模块；
4、所配套活塞压缩机拆装仿真实训软件中，活塞压缩机单个零件可以在软件界面中可缩小、放大、移动、360°任意翻转，能从各个不同角度观察；
四、拆装工具以及相关量具

序号	名称	规格/型号	数量
1	深度游标卡尺	0-150mm	1把
2	游标卡尺	0-150mm	1把
3	内径百分表	50-160mm	1把
4	外径千分尺	50-75mm	1把
5	塞尺	0.02-1.00mm	1把
6	皮榔头		1把
7	套筒扳手	11件装	1套
8	接水盘		3个
9	活动扳手	25cm，30cm各一把	2把
10	毛巾		4条

五、功能
1、常用钳工工具及量具的使用。
2、活塞式制冷压缩机整机的拆卸和装配。
3、活塞连杆组以及曲轴的拆卸和装配。
4、汽缸盖阀板组的拆卸和装配。
5、活塞式制冷机间隙和磨损的测量。
6、压缩机组装后的试运转。
