一、产品概述

"新型电脑显示器维修技能实训装置”根据人力资源和社会保障部发布的《“计算机维修工”职业技能实训和鉴定设备技术规范》而研制的,适合高职院校、职业学校的计算机专业的《计算组装与维修》、《新型电脑显示器原理与维修》等课程的实训教学。

二、产品特点

1,智能化本装置采用智能化、网络化的实训考核系统,故障点由教师根据考核要求在计算机上设置,通过考核系统传送到学生设备的模块单元,学生使用计算机或者答题器进行答题及排故。

2,实用性根据岗位技能要求,可完成学生对新型电脑显示器的认知、安装、调试、维修等多种技能的实训。

三、技术性能

1.输入电源:三~220V±10% 50Hz

2.工作环境:温度-10℃~+40℃相对湿度<85% (25℃)海拔<4000m

3.整机容量: <=200VA

4.安全保护:动作电流<=30mA,动作时间<=0.1s

四、系统组成

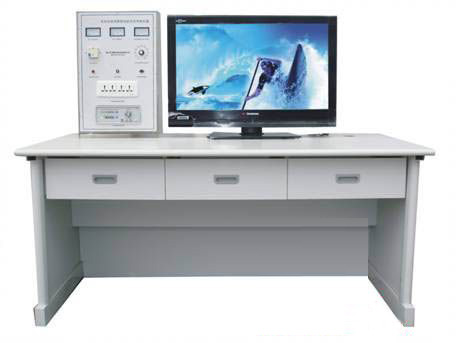

本装置由实训泉、实训屏、液晶显示器、液晶显示器驱动电路模块、电源和高压电路模块、智能考核系统、维修工具套件和配套实训导线组成。

1,实训屏:提供各种工具使用的电源。

2,实训桌:用铁质双层亚光密纹喷塑结构,预留主机柜和键盘托架,设有2个抽屉,用于放置工具和资料等。并设有四个万向轮和四个固定调节机构,便于移动和固定,桌面为防水、防火、耐磨高密度板,结构坚固,造型美观大方。

3,液晶显示器驱动模块 :含视频处理电路、按键控制电路、背光控制电路、内置设故排故系统(可由计算机随机设置故障点)。

4,智能实训考核系统智能考核终端由240× 128点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成。可单机进行日历和时钟设置、考核时间设置、密码设置、故障设置,具有已设故和排故信息掉电不丢失、误排信息记录、考核时间倒计时显示、剩余考核时间报警提示等功能。

(1)智能考核上位机软件具有设备在线检测、试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。

(2)智能考核系统具有网络通讯接口,多台设备可组成智能考核网络,其中一台计算机作为教师机进行故障设置和考核管理。

5,维修工具套件

提供螺丝刀、套头、斜口钳、尖嘴钳、防静电恒温烙铁、恒温热风枪、焊锡、助焊剂、防静电镊子.吸锡器、数字万用表、等常用工具

五、实训项目

1,液晶显示器拆装

2,识别液晶显示器的配件和电子元器件的测量

3,高压电路常见故障分析与检修

4·高压启动电路常见故障分析与检修

5.PMM电路常见故障分析与检修

6·振荡电路常见故障分析与检修

7、按键板电路常见故障分析与检修

8.电源电路常见故障分析与检修

9. LVDS驱动板电路常见故障分析与检修

10. VGA接口电路常见故障分析与检修

11,屏显电路常见故障分析与检修

六仪器仪表配置

1,用户必配仪器:信号发生器1台

2,用户选配仪器:计算机主机1台
