《技术与设计》操作室配置方案

一、系列概述
       通用技术是一门以实践和操作为基础的学科，它强调学生亲手操作，亲身体验，注重“做”与“学”的相互融合。学生通过构思、设计、制作和试验，从而提高他们的技术素养，促进其全面发展。
       高中通用技术课程实践系列包含《技术与设计1》、《技术与设计2》、《电子控制技术》和《简易机器人制作》等四个教学模块的配置方案。方案配置以《技术与设计》操作室配置方案整体环境设计为基础，重视仪器模型等硬件的配置，并注重各种图书、视听资料等软件教学资源的提供，让学生在设备完善的试验室内亲自动手、亲历情景和亲身体验，经历产品设计的一般过程，领悟设计中蕴含的技术思想和方法，提高学生的创新精神和实践能力，提升学生的技术素养。

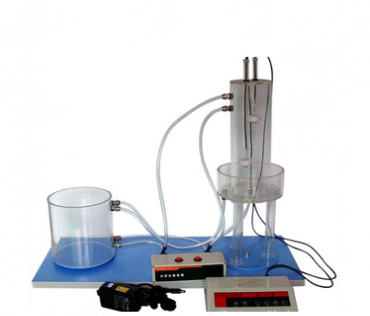

图1 水塔水位自动控制模型
二、配置方案简介
    1．高中通用技术教学仪器配备目录
    本方案是根据国家行业标准JY/T 0406―2010配置的高中通用技术教学仪器配备目录,包含必修、选修等九个教学模块所配仪器。
    2.技术与设计实践室配置方案
    技术与设计是培养学生创新精神和实践能力的良好载体，对学生理解技术、使用技术、应用技术、解决实际问题等方面的技术素养的提高具有奠基作用。本方案遵照普通高中通用技术课程标准，结合苏教版、地质版、粤科版、河南版等通用技术教材的教学内容，并根据各校开设通用技术课程的条件和教学需求，设计了一套通用型技术与设计实践室配置方案（按56座配置）供学校选择。
    3．电子控制技术实践室配置方案
    电子控制技术实践室提供有两套配置方案，包含有传感器、数字电路、电磁继电器、电子控制系统四部分。配置方案一以示教板和实验箱相结合的方式配备，通过教师在示教板上的演示，学生在实验箱上的实践，加强学生对电子控制电路的实际运用，提高其在实际电路中分析和解决问题的能力；配置方案二以电子控制技术实践平台为基础，配备相应的示教板课堂演示。利用实践平台资源集中、组件配置灵活、内容升级更新方便等优点，让学生在宽敞的操作环境中掌握电子电路在实际中的应用。
    4．简易机器人实践室配置方案
    简易机器人制作是一个基于计算机技术的学习平台，将机械、电子、控制等技术与信息技术的应用有机组合的课程模块，是在《技术与设计1》、《技术与设计2》必修模块学习之后的选修模块，也是一个充分体现技术世界的奥妙与神奇，实践性强、挑战性大、涉及面广的模块，本方案包含机械传动模型、单片机控制实践、机器人组装实践三部分。
三、高中通用技术教学仪器配备目录（JY/T 0406―2010）
编号 名称 规格  功能 单位 数量 配备要求
必修 选修1 选修2 选修3 选修4 选修5 选修6 选修7
0 通用
00 视听
00001 书写投影器 250mm×250mm 台 1 *
00005 视频展示台 ≥85万像素，≥600TV线 台 1 *
00006 投影机 光通量≥3000lm，分辨率≥1024×786 台 1 *
00007 银幕 120寸。幕布具有防火、防霉、无异味、幕面平整，不变色、不变形、可清洗 幅 1 *
00008 彩色电视机 CRT或背投或平板 台 1 *
00011 照相机 数码型，≥1000万像素，2G 台 1 √
00013 摄像机 数码型，≥200万像素，硬盘或闪存存储 台 1 √
00016 话筒 领夹式无线话筒 个 1 *
00023 交互式电子白板 LG-9087D型,可进行鼠标单击、双击操作，左右键切换；支持铅笔、毛笔、钢笔等笔的书写模式，笔画颜色、粗细可调；具有板擦功能，板擦大小可调；可对页面进行自由移动、局部放大、局部缩小操作；可对屏幕操作和板书内容进行录制、回放；支持文本文件、图片文件、音视频文件的插入 套 1 *
01 计算机
01001 计算机 知名品牌，主流配置 台 1～6 √
02 一般
02002 打孔器 四件 套 1 √
02040 生物显微镜 ≥640倍 台 8         √
02080 高压灭菌锅 手提式，18L 只 1         √
02087 恒温培养箱 室温+5℃～60℃，±1℃ 只 1         √
02089 超净工作台 100级，垂直送风，送风风速：O.3m/s～0.6m/s可调，不锈钢台面，带紫外线灯安全防护装置 张 1         *
02098 超声波清洗机 70W,40KHz 台 1～2         √
02131 冰柜 冷藏冷冻两室分开,100L 台 1         √
02132 食品烤箱 双层 只 1         √
02133 自动果菜榨汁机 2档以上转速调节 台 1         √
02136 电熨斗 电热式 只 2             √
03 支架
03017 G形夹 75mm 把 25 √
03018 紧固夹   把 25     √
04 电源
04003 高中学生电源 LG1202-2型，交流：2V～16V/3A，每2V一档；直流稳压：2V～16V/2A，每2V一档；过载、短路时自动保护并声光告警 台 13 √
04007 蓄电池 6V，15Ah，阀控式 台 1 √
04014 教学用铅酸蓄电池充电器 组合式 台 1 √
1 测量
10 长度
10004 钢直尺 150mm 把 13～25 √
10005 钢卷尺 5m 把 2 √
10005 钢卷尺 2m 把 13～25 √
10010 游标卡尺 150mm，0.02mm 把 13～25 √
10011 外径千分尺 25mm～50mm，0.01mm 把 1 √
10011 外径千分尺 0mm～25mm，0.01mm 把 1 √
11 质量
11003 托盘天平 500g，0.5g 只 1 √
11010 电子天平 LG-1002型，背光液晶显示，100g，0.01g 台 1 √
11010 电子天平 LG-10001型，背光液晶显示，1000g，0.1g 台 1 √
11021 金属钩码 50g×4，200g×4 套 8 √
11024 电子称 5000g，2g 台 8 √
13 温度
13001 温度计 红液，0℃～100℃ 支 6～8         √
13001 温度计 水银，0℃～200℃ 支 2         √
15 电
15011 多用电表 数字式，4-1/2位,可测电压、电流、电阻、电容等 只 13 √
15020 教学示波器 频带宽度：5MHz，偏转因数≤20mVpp/格；校准信号：100mVpp、1kHz；示波管尺寸13厘米；有消隐电路 台 1       √
15022 学生示波器 频带宽度：2MHz，偏转因数50mVpp/格±10%，扫描范围：10Hz～100kHz，示波管尺寸8厘米 台 13       *
16 其它
16004 湿度计 指针式 只 1         √
16045 照度计 外形尺寸：116mm×70mm×29mm   采用三位半液晶显示，显示*大读数为1999；测量范围：1Lux～50000Lux，分辨率高达1Lux；具有读值锁定功能，可以随时锁定测量数据，便于采集和记录 台 1         √
3 模型
35 通用技术 从编号35001至35012中，各校应至少选4种与教材内容匹配的模型
35001 板凳组件模型 三种不同结构板凳模型 套 1 *
35002 房屋模型 金属材料，可组合、拆卸，并有多种的搭建形式 套 1 *
35003 纺车模型 木质材质，表面清漆处理，有水平和竖直两种纺锤，可仿真使用，摆放平稳、转动灵活、做工细致。外形高度大于50cm 台 1 *
35004 桥梁模型 LG-QLMB型，六种桥梁，有机玻璃材质，底板为优质色板，精致加工成型；含悬梁桥、斜拉索桥、梁架桥、拱架桥、弓形拱桥、悬索桥等六种桥梁模型。 套 1 *
35005 塔式起重机模型 LG-QZJM型，组装套件，金属结构框架，可控制挂钩前进，升降，旋转，可模拟工业用的塔式起重机 台 1 *
35006 液压控制系统模型 LG-YEYA型，采用透明元件，分离结构，可自己动手组装液压回路，了解液压控制系统的基本原理。配有溢流阀、换向四通阀、油缸、液压泵、油箱等 台 1 *
35007 硬币分拣流程模型 LG-YBFJ型 ，采用优质浅蓝色有机玻璃材料，经精加工而成，可对一元、五角、一角三种人民币（硬币）进行自动分拣，其中时序可以颠倒 台 1 *
35008 光控路灯模型 LG-TGK型，采用铝型材外框，优质铝塑板结构，包含人工控制系统和电子控制系统，由大黑开关、光敏电阻、PCB电子电路、5V继电器、指示等。输入、控制、输出三部分组成。通过了解路灯人工控制和电子技术控制系统的控制过程，得出控制系统的控制流程；分析了解电子控制系统各组成部分的功能 套 1 * √
35009 红绿灯控制系统模型 LG-LDSJ 型 ，规格：415mm×145mm×100mm
铝合金包边实验箱，便携式适配器电源供电，采用双色发光管，演示红、绿、黄灯的运行，分别控制东西和南北两个方向的交通，设有左转弯、右转弯、直行等模拟；并设有斑马线，可模拟人通行。数字显示时间，可自由设置。可模拟演示紧急状态及突发事件时的应对方案、交通禁行等		 套 1 *
35010 红外发射接收电路模型 LG-HWSJ 型，铝型材外框，优质铝塑板结构。四路红外控制，可控制多种对象。主要单元有：红外发射单元、红外接收单元、对象单元（含发光管、电机、扬声器）。教学目的：让学生了解遥控系统和基本功能；让学生了解遥控电路的基本组成 套 1 * √
35011 恒温控制箱模型 LG-WDZK型，规格：340mm×200mm×200mm
1. 采用浅蓝色压克力材料折弯而成，分为加热箱和控制箱，中间有有机玻璃隔板隔离，避免温度对控制箱的影响    2. 控制器设有多种控制方式，可手动控制加热，也可传感器检测自动控制，配有发光管指示，可实现开、闭环控制实验。  3. 传感器检测自动控制方式可自由设置温度值，并自动温度控制。  4. 设有数字温度显示，可显示设定温度，当前箱内温度，采用一键切换显示，方便操作。  5. 加热箱的温度严格控制（小于70℃），过温可断电保护，便于安全操作。		 台 1 *
35012 水塔水位自动控制模型 LG-JSW型，规格：550mm×220mm×450mm   1. 采用浅蓝色透明有机玻璃材质，螺栓连接，能让学生动手组装、了解水塔的组成结构，工作原理    2. 设有三个水槽，主槽带溢流板，可探究闭环系统的扰动因素   3. 采用气动阀接头，插接水管方便，便于学生动手组装   4. 采用双组直流低压水泵，可以实现独立控制和联动控制   5. 控制器可实现定时控制供水、手动控制供水、传感器检测自动供水   6. 可以模拟水箱水位自动控制过程，具备单传感器、双传感器等多种自动控制方案 台 1 *
35013 简易机器人模型 可拆卸，带红外遥控装置 套 1   *   *
35014 机械传动模型 LG-CDMX型，采用铝质材料，手摇式，配有圆柱齿轮传动、圆锥齿轮传动、带轮传动、齿轮齿条传动、蜗杆传动等传动模型，整个机构可联动工作。 套 1       √
35018 汽车发动机冷却系统示教板   块 1               √
35020 汽车发动机润滑系统示教板   块 1               √
35021 汽车制动系统示教板   块 1               √
35022 汽车转向系统示教板   块 1               √
35023 汽车整车模型 透明塑制 台 1               √
5 挂图、软件及资料
595 通用技术
5950 教学挂图(图片)
59501 技术与设计教学挂图 设计室文化12副;操作室文化10副;警示牌8种,雪弗板材质，喷绘写真 套 1 *
59502 电子控制技术教学挂图 电子控制技术文化共6副，雪弗板材质，喷绘写真 套 1   *
59503 建筑及其设计教学挂图 经典建筑赏析、建筑的设计等共6副，雪弗板材质，喷绘写真 套 1     *
59504 简易机器人教学挂图 机器人的应用及发展共6副，雪弗板材质，喷绘写真 套 1       *
59505 现代农业技术教学挂图 农业的发展及新技术的应用等共6副，雪弗板材质，喷绘写真 套 1         *
59506 家政与生活技术教学挂图 家庭文化、人际关系、生活常识等共6副，雪弗板材质，喷绘写真 套 1           *
59507 服装及其设计教学挂图 服装文化与设计探索共6副，雪弗板材质，喷绘写真 套 1             *
59508 汽车驾驶与保养教学挂图 汽车的发展、道路交通标志等共6副，雪弗板材质，喷绘写真 套 1               *
59509 简明技术发展史挂图 古代发明与科学技术的发展共6副，雪弗板材质，喷绘写真 套 1 *
5953 多媒体教学软件
59531 二维设计教学软件 网络版 套 1 √
59532 三维设计教学软件 网络版 套 1 √
59534 结构设计教学软件 网络版 套 1 √
59537 技术与设计教学指导软件 网络版 套 1 √
6 玻璃仪器
62 一般
62001 酒精灯 150mL 个 25         √
62006 干燥器 160mm 个 1         √
62031 漏斗 60mm 个 30         √
62073 滴管 塑料材质 支 50         √
63 容器
63011 广口瓶 125mL 个 100         √
63011 广口瓶 250mL 个 100         √
63021 细口瓶 250mL 个 5         √
63021 细口瓶 500mL 个 10         √
63041 滴瓶 30mL 个 50         √
63041 滴瓶 60mL 个 50         √
64005 镊子 宽口 把 13～25   √
64005 镊子 弯头 把 13～25   √
64 材料和配套用品
64084 培养皿 φ90mm 个 50         √
8 其他实验材料和工具
80 实验材料
80551 升旗定时控制装置设计与制作套件 由旗杆、旗帜、电机、皮带轮、限位开关、控制电路等组件构成，可以根据学生需要自行设旗杆的高度，电机转速等 套 8 *
80552 光敏报警电路套件 散装套件，学生自己动手焊接 套 8 * *
80553 遥控小车设计与制作套件 可设计组装红外遥控小车，具有前进、后退等功能。包括车身、车轮、电机、电池、遥控接收模块、遥控器等 套 8 * *
80554 晶体三极管开关特性试验套件 拼插式结构 套 8 * *
80555 常见控制方式认知及应用套件 采用ABS材料，拼接式结构 套 13～25 √
80556 红绿灯控制设计套件 采用单片机控制，演示红、绿、黄灯的运行，分别控制东西和南北两个方向的交通，单片机接口开放，可任意定义接口，设计交通 套 8 * *
80557 常见继电器认知与应用套件 可组装结构，包括线圈、常开、常闭、公共端连接件、底座等；材质：塑料底座、金属部件；功能：生动直观地演示继电器的结构和动作原理 套 8 * *
80558 电动机械手制作套件 采用金属材料精加工而成。有三个自由度，可抓取物品，抬起手臂，左右移动。三个直流减速箱，可单独操控。工作电压：DC6V 套 8 *     *
80559 台灯散件 要突出标准件及可拓展口 套 8 *
80560 通用技术实验材料 常用金属、塑料、木质等基础材料 套 12 *
80561 结构设计套件 采用ABS材料，拼接式结构 套 13～25 √
80562 磁敏传感器应用套件 由电子元器件、线路板等组成，配合底板模块可演示磁敏传感器的多种用途。 套 8   *
80563 力敏传感器应用套件 由电子元器件、力敏传感器、托盘、数码显示表等组成。利用低压直流电源供电，通过调试可设计电子称等应用。 套 8       *
80564 气敏传感器应用套件 由酒精气体传感器、控制电路等组成。通过实验用指示灯的亮灭演示检测酒精气体超标报警的效果。 套 8       *
80565 声敏传感器应用套件 由声敏传感器、控制电路等组成。可演示声控灯、声控风扇等应用。 套 8       *
80566 车辆模型制作流程设计套件 拼接式结构，通过搭接车辆模型，了解车辆模型制作的流程。 套 8 *
80567 流程设计套件 采用ABS材料，拼接式结构 套 13～25 √
80568 系统特性分析套件 采用ABS材料，拼接式结构 套 13～25 √
80569 常用电子元器件特性认知套件 可了解电阻、电容、二极管、三极管等元件的特性 套 8   √
80570 半导体开关特性认知与应用套件 可了解半导体器件的开关特性及应用，直流供电 套 8   *
80571 基本数字电路认知/设计套件 可了解数字电路的基本元件，并设计简单的应用 套 8   √
80572 恒温控制系统设计套件 紧贴教材，运用教材上的电路，了解恒温控制的多种途径 套 8   *
80573 单片机简单应用套件 单片机接口开放，可自由下载程序，设有多种实际生活应用对象 套 8       *
80574 简易机器人制作套件 拼接式结构，可实现寻迹、避障、灭火等功能 套 8       √
81 工具
81001 测电笔 氖泡式 只 25   √
81002 一字螺丝刀 直径3 mm、4.5 mm、6 mm胶柄带磁、各一 套 13～25 √
81003 十字螺丝刀 直径3 mm、4.5 mm、6 mm胶柄带磁、各一 套 13～25 √
81004 尖嘴钳 150mm 把 13～25 √
81007 木锉 200mm 把 13 √
81008 木工锯 中号、齿距2.5mm 把 13 √
81008 木工锯 小号、齿距2.5mm 把 13 √
81010 刨 短刨 把 13 √
81014 钢丝钳 250mm 把 8 √
81015 手锤 0.11kg 把 8 √
81018 三角锉刀 200mm 把 13～25 √
81019 什锦锉 180mm(10支装) 套 8 √
81020 活扳手 250mm 把 8 √
81021 手剪 270mm 把 12 √
81022 直角尺 200mm×130mm 把 6～8 √
81023 高度游标卡尺 300mm，0.02mm 把 1～2 √
81024 电烙铁 内热20W 把 8   √
81024 电烙铁 外热40W 把 8       √
81025 平口钳 150mm 把 8       √
81028 钻头 φ2.5mm～φ6mm 套 8 √
81029 台虎钳 125mm 台 8～16 √
81031 砂轮机 额定电压：AC220V；额定功率:300W；空载转速：3000r/min；含安全护板 台 1 √
81032 剪刀 民用，150mm 把 13～25 √
81033 钳工工作台 LGJTJ-1型，规格：1200mm×1200mm×800mm ，四工位。台面采用40mm实木板加工，桌面铺设2mm透明橡胶防护垫，有防护网，桌身采用全钢制结构，立腿采用60mm×40mm方钢，厚度2mm，表面喷塑处理，台面下配有左右对称四个抽屉及工具柜，操作台为双面四工位。提供220V交流电源 张 4～8 √
81035 烙铁架   台 13～25 √
81037 冲子 φ2mm～φ20mm 套 5 √
81039 丝锥扳手、板牙 M3、M4、M5、M8，13件盒装 套 8 √
81302 斜口钳 230mm×80mm 把 8 * √   √
81303 钢丝锯 300mm 把 8 √
81304 钢丝刷   把 8 √
81308 细扁锉 细齿，200mm 把 13～25 √
81310 羊角锤 250mm 把 8 √
81311 中扁锉 200mm 把 2～4 √
81312 中圆锉 250mm 把 8 √
81313 大半圆锉 8寸中齿 把 8 √
81314 大平板锉 200mm，有柄 把 8 √
81315 吸锡器   只 1～5   √
81316 45°角尺   把 6～8     √
81317 小刷子   把 13～25     √
81318 标本采集用具 标本夹、捕虫网、水网、小铁铲、枝剪等 套 8         √
81351 绘图板 3号图板，放A3和A4纸 块 13～25 *
81352 丁字尺 60cm 把 13～25 *
81353 刀口直尺 125mm 把 6～8 √
81354 90°角尺 150mm×100mm 把 6～8 √
81355 划线规 150mm 把 10 √
81357 比例尺   把 6～8     √
81358 直尺 300mm 把 13～25         √
81359 铸铁平板 400mm×400mm 台 1 √
82 安全防护用具
82001 工作服   件 适量 √
82002 护目镜 防机械冲击 个 适量 √
82006 手套 棉质 双 适量 √
82010 简易急救箱 含有红药水、碘酒、药棉、纱布、胶布、创可贴、烫伤药膏等 件 1 √
85 专用工具
85001 激光切割机 雕刻面积：900mm×600mm；激光功率：60W；外形尺寸：长×宽×高：1430×950×1065  1430×1010×1620（开盖）；净重： 120kg；总功率：<800W；激光能量控制：1-100%手动和软件控制；雕刻精度： 0.01mm；*小形成文字：1mm×1mm；切割亚克力材料厚度：0-10mm；电 源：AC220V±10%  50Hz；工作温度：0~45℃；相对湿度 ：5~95%；支持图形格式：BMP、JPG、GIF、TIFF、PCX、PLT、AI、TGA、DXF、 DST（绣花软件）等；辅助装置：排风装置、送气装置、强制水冷及保护系统。 台 1 *
85002 角向磨光机 额定电压:AC220V,频率: 50Hz，功率：600W 台 1 *
85005 车床工作台 LG-GZ201型，规格：1200mm×600mm×780mm   台面：采用40mm实木板加工，桌面铺设2mm透明橡胶防护垫；桌身：选用全钢制结构，立腿采用60mm×40mm方钢，厚度2mm，表面喷塑处理。可放较大型台钳、公用机床等，台面下配有左右对称抽屉 张 1 √
85006 电热丝切割器 优质亚克立材料，外形尺寸580mm×305mm×340mm，*大功率40W 台 2 √
85007 木工操作台 LG-MG102型，规格：1200mm×600mm×740mm   台面：采用40mm实木板加工，桌面铺设2mm透明橡胶防护垫；桌身：选用全钢制结构，立腿采用60mm×40mm方钢，厚度2mm，表面喷塑处理 张 2～4 √
85008 木工组合机床 小型台式，装有自动安全保护装置，可组装成6种不同功能的机床，配备各种刀具等 台 1 √
85013 微型车床 技术参数：床身上工件*大回转直径：180mm；*大工件长度：200mm；主轴通孔直径：20mm；主轴转速高速档：100～2500转/分，低速档100～1100转/分；电机输出功率：250W；安全开关，无级调速，四定位刀架，带过载保护 套 1 √
85014 小型钻床 技术参数：*大钻孔直径：13mm；主轴*大行程：50mm；主轴中心线至立柱表面距离： 103mm；主轴端至工作台*大距离：220mm；主轴端至底座台面*大距离： 300mm；工作台面尺寸：165mm×162mm；电机输出功率：180W 套 1 √
85017 学生实验台 LG-WX101型，尺寸：1200mm×600mm×780mm，台面基材为25mm厚E1级刨花板，墨绿色防火板贴面，台身用18mm厚三聚氢胺贴面刨花板(E1级），框架选用高强度铝合金框架结构，材料是直径为φ50 mm铝型材，壁厚1.5mm，表面氧化处理。提供220V交流电源，设有二、三插孔座 张 13～25 √
85023 风洞演示仪 LG-FDCS型 规格：600mm×140mm×380mm   1．采用优质的浅蓝色透明有机材料制作，易于观察试验过程和结果   2．配可调速的轴流风机，并装有平稳风速装置，可避免产生空气旋涡，保证试验正常进行   3．测试仪面板上装有液晶显示屏，可显示瞬时风速、平均风速、风级等    4、设有风速调节旋钮，可调节风洞内的风速大小，并可显示风速大小 台 1 √
85024 液位监测控制演示仪 采用浅蓝色有机玻璃材料，LED显示液位状态 套 1         √
85025 种植槽 塑料材质 只 1         *
85026 种子催芽仪 自动控温、光照，适用于种子出芽率的实验和家庭芽菜生长 台 1         *
85027 种子袋 可装500g的种子 只 8         *
85028 三功能搅拌机 20L  电压：AC220V/50Hz  功率：1.1kW 台 1         *
85029 滴灌装置   套 1         √
85030 定植板 采用聚苯乙烯泡沫板，每块定植板上对称钻有直径5cm的定植孔 块 8         √
85031 定植杯   只 8         √
85032 解剖剪   把 13～25         √
85033 解剖镜   只 13～25         √
85034 温度控制装置 采用单片机控制，温度数字显示 套 1         √
85035 农药残毒快速检测仪 仪器由超高亮度硅光光源、比色池、集成光电传感器、温度传感器和微处理器构成，可直接在液晶屏上显示出被测样品中农药的残毒量——抑制率，并可直接打印出检测结果。 台 1         *
85036 黄曲霉素检测仪 装置采用薄层层析方法,配有烘板器、点样器、观察箱 台 1         *
85037 营养液循环流动装置 小水泵、接水瓶、营养液喷射管、支承墩等 套 1         *
85038 烹饪工作台 LG-PR101型，规格：1200mm×600mm×780mm    台面选用12.7mm厚美国威盛亚实芯理化板，桌身采用18mm厚三聚氰胺贴面刨花板(E1级），具有独立工具柜，框架采用铝合金框架结构，材料是直径为φ50 mm铝型材，壁厚1.5mm，表面氧化处理 台 4～8           √
85039 缝纫机 多功能家用缝纫机，电子式脚踏控制器，额定工作电压：AC220V 台 4～8             √
85040 服装设计工具 裁剪刀、直尺、软尺、画粉等 套 4～8             √
85041 服装裁剪工作台 LG-RF201 型,规格：1200mm×1200mm×780mm   台面基材为25mm厚E1级刨花板，墨绿色防火板贴面，台身用18mm厚三聚氰胺贴面刨花板(E1级），框架选用高强度铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理。工作台为双面四工位。提供220V交流电源 张 4～8             √
85042 汽车仿真模拟驾驶器 19寸视屏，包括汽车驾驶计算机模拟软件 台 4～8               *
1、“配备要求”栏目下的“必修”、“选修”栏目中，均采用“必配”和“选配”两种配备要求。“必配”用“√”表示；“选配”用“*”表示。
    “必修”栏目中的“必配”要求，是普通高中学校完成教育部发布的普通高中通用技术程标准所规定的教学任务应具备的常规的仪器设备、教学软件、药品、材料、工具和必要的安全器材，是所有开设高中通用技术课程的学校均应达到的配备要求。“选修”栏目中的“必配”仪器设备，是完成该选修模块教学任务应配备的教学仪器设备。
    有条件的学校在达到“必配”要求的基础上可根据选用的教材、教师教学方法的多样性和仪器的多种类等实际情况，选择配备列为“选配”的仪器设备，以满足教学的需要。
2、 配备数量按照每年级4个平行班、每班50人的标准计算。配备数量“1”、“1～5”为演示用配备量；“1～13”、“1～25”为既可按演示用数量配备，也可按学生分组活动用数量配备；“13～25”、“25～50”为学生分组活动用配备量。如果每年级平行班和学生数较多，则应适当增加配备数量，达到分组活动每组人数不多于6人，提倡每组人数为2人～3人。玻片标本、玻璃仪器等易碎器件适当提高配备数量。
四、技术与设计实践室配置方案
(1)《技术与设计》准备室配置方案
序号 产品型号名称 主要技术规格 推荐数量
1       LG-ZB201型 准备台 规格：2400mm×700mm×850mm    台面基材为25mm厚E1级刨花板，防火板贴面；台身用18mm厚三聚氰胺贴面刨花板（E1级），框架采用铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理 1
2       LG-YQCG 型 仪器工具存放柜 规格：1000mm×500mm×2000mm    柜身材料采用18mm厚三聚氰胺贴面刨花板（E1级），柜子上部分为4层，每层分出多种规格的格子空间，下部镶装实心对开门 4
3       材料格架 规格：1500mm×500mm×2000mm    钢架结构，4层隔板，每层隔板可随意调整高度。 4
4       准备室文化墙 包含通用技术教师守则，安全守则等 1
(2)《技术与设计》设计室配置方案
序号 产品型号名称 主要技术规格 推荐数量
技术设计室
1       LGJJW-2型 教师演示台 规格：2400mm×700mm×850mm    台面基材为25mm厚E1级刨花板，防火板贴面；台身用18mm厚三聚氰胺贴面刨花板（E1级），框架采用铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理；   电源控制器在教师台抽屉内，采用教学安全交流电源，带漏电保护开关，220V交流输出插座。教师能对实验室电源进行总控，分控每组学生电源。为学生提供220V交流电源 1
2       LGXST-1 型 学生工作台（四工位） 规格：1200mm×1200mm×780mm    台面基材为25mm厚E1级刨花板，墨绿色防火板贴面，台身用18mm厚三聚氰胺贴面刨花板(E1级），框架选用高强度铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理。工作台为双面四工位。提供220V交流电源 14
3       学生凳 凳面ABS注塑成型；450mm长， 1.5mm厚无痕钢管，高度可调；五脚塑钢结构，中间用十字架加固,焊接牢固，经久耐用。 56
4       LG-ZPCG 型 作品样品陈列柜 规格：1200mm×500mm×2000mm    柜身材料18mm厚三聚氰胺贴面刨花板(E1级），上部放两层10mm厚钢化玻璃隔板，位置可调节，配有玻璃移门，下部镶装实心对开门 2
5       LG-7085T 型 数字视频展示台 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” 1
6       LG-8100A 型 简易型中央控制器 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” 1
7       LG-9087D 型 87寸电磁感应式电子白板 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” 1
8       计算机 根据用户要求配置 1
9       投影机 根据用户要求配置 1
10     丁字尺 600mm（与绘图板配套） 56
11     绘图板 3号，木质材料 56
12     绘图工具 专用包装，包括不锈钢片擦图片：1块；200mm三角板：一付；长150mm，能用铅芯圆规：1付；长150mm分规：1付；小圈圆规：1付；含曲线板、椭圆板、画圆模板的绘图模板：1把；200mm有机玻璃直尺：1把；2B、HB铅笔：各1支；橡皮：1块；铅笔芯：2盒；小美工刀：1把；透明胶：1卷 56
仪器及模型
13     LG-LSM 型 常用螺丝连接模型 螺丝类型：采用透明有机玻璃板作底板，设有外六角螺栓、内六角螺栓、沉头螺栓、圆头螺栓（螺纹规格：M8×30、M10×40、M16×60，螺纹形式：三角螺纹）   螺纹连接类型：采用蓝色亚克力材料底板，透明有机玻璃作被连接件，可清晰认识螺栓连接、双头螺栓连接、螺钉连接、紧固螺钉连接等连接方式 1
14     LG-LMDP型 常用螺母垫片模型 透明有机玻璃材质，环保塑料外框；螺母类型：六角螺母、方螺母、法兰螺母、蝶形螺母、盖形螺母；垫片类型：弹簧垫片、平垫片；螺纹类型：三角螺纹。 1
15     LG-LJM 型 铆、黏、焊接模型 铆接：采用不锈钢材料、铝板材料，展示了搭接、双搭板对接的铆接方式；    黏接：采用不同色彩有机玻璃材料，展示了坡口、搭接、对接、角接、管接等黏接方式；    焊接：采用不锈钢材料、铜板材料，展示了电焊、气焊、锡焊等焊接方式 1
16     LG-HTM 型 绘图模型 10件套，采用PVC塑料材料，配有完整的模型、带剖面的模型。   该模型与《技术与设计1》中“设计图样的绘制”中所举例的模型一致 1
17     LG-SWTY 型 三维投影组件 活动式三维立体正交结构，PVC塑料模型，透明亚克力底板。包含有画图三视图（长方体和三棱柱的组合立体图）；正投影形状（长方体）遵循通用技术教材《技术与设计1》三视图的课程要求，展示主视图、左视图、俯视图，并在此基础上可绘制三视图标注，可方便教师在课程教学中很好地授教，更直观地让学生理解和吸收三视图的教学内容 1
18     LG-JYLJ 型 简单零件模型 采用PVC塑料材料，表面光滑处理，包含有：1.轴承三视图：凸台、肋板、底板、支承板、空心圆柱五单元； 2.千斤顶结构：顶杆、螺母、尖端螺钉、支座共计四单元组成 1
19     LG-JEJM 型 技术与设计结构件 1. 该套件可完成《技术与设计2》中“结构及设计”中有关结构稳定性各种设计和实验。
2. 机箱为蓝色铝合金机箱，套件材料为钢质金属材料，厚度1mm，经冲床冲压成型，表面电镀处理   3.包含有2孔、3孔、5孔、7孔、9孔、11孔、15孔等多种平片，3×5孔、5×5孔、5×11孔、9×9孔等底版，有2孔、5孔、7孔、9孔L形断直条等形状零件，并配有M3不锈钢螺丝、螺母。		 14
20     照度计 外形尺寸：116mm×70mm×29mm   采用三位半液晶显示；显示*大读数为1999   测量范围：1Lux～50000Lux，分辨率高达1Lux   具有读值锁定功能，可以随时锁定测量数据，便于采集和记录，当无信号时输入可自动归零，准确度高，反应速度快，复现性好。 7
21     LG-TDGN 型 台灯功能试验箱 规格：500mm×400mm×500mm   采用塑料管，塑料支持座等组成的可拆装式暗箱，外加避光较好的绒布罩，配有高亮度发光二极管灯、普通发光二极管灯、低压白炽灯（低压直流）、电源控制盒等，灯罩与支架固定，高度可升降调节，提供适配器电源供电，操作方便  通过试验可测试不同灯具、不同功率、不同高度对照度的影响，并进行比较试验 7
22     LG-LGGZ 型 多功能拐杖试验套件 1．采用铝合金材料，流线型设计，三节铝合金管用弹簧弹子连接，可自由调节拐杖长短；杖底装有防滑垫，防滑、耐磨、安全   2．五颗超高亮LED灯照明，可直射10米左右
3．具有收听调频广播功能，音量可调   4．可实现跌倒报警、紧急呼救、灯光闪烁提示等多种功能		 1
23     LG-SKDM型 声控灯系统实践平台 规格：415mm×145mm×100mm   铝合金包边实验箱，设计有导线存放槽，便携式适配器电源供电，面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能。
1．装置符合教材中“黑箱理论”，能密切配合《技术与设计2》中“控制及设计”的教学内容，可以设计各种简单的开、闭环控制系统，并进行试验；2．控制方式，可选择“输入”和“输出”，实现光控、声控、温控、磁控、人体感应控制等控制方式；3．模块全部釆用压接式连接方式和拨动开关，便于插接使用；4．导线采用多股无氧铜丝，并具有可修复功能。		 1
24     纺车模型 木质材质，表面清漆处理，有水平和竖直两种纺锤，可仿真使用，摆放平稳、转动灵活、做工细致。 1
25     风磨模型 木质材质，表面清漆处理，可仿真使用（转动风叶，齿轮带动磨盘转动） 1
26     房屋模型 金属材料，可组合、可拆卸并可有多种的搭建形式 1
27     台灯 3种不同样式，灯泡、支撑架、灯罩、开关、底座部分各不相同。用于“设计的一般原则”，“方案构思方法”的参考 1
28     LG-YBFJ型 硬币分拣流程模型 采用优质浅蓝色有机玻璃材料，经精加工而成，可对一元、五角、一角三种人民币（硬币）进行自动分拣，其中时序可以颠倒 1
29     LG-YEYA型 液压控制系统模型 采用透明元件，分离结构，可自己动手组装液压回路，了解液压控制系统的基本原理。配有溢流阀、换向四通阀、油缸、液压泵、油箱等 1
30     LG-QZJM型 塔式起重机模型 组装套件，金属结构框架，可控制挂钩前进，升降，旋转，可模拟工业用的塔式起重机 1
31     LG-LDSJ型 交通灯实践平台 规格：415mm×145mm×100mm   铝合金包边实验箱，便携式适配器电源供电，采用双色发光管，演示红、绿、黄灯的运行，分别控制东西和南北两个方向的交通，设有左转弯、右转弯、直行等模拟；并设有斑马线，可模拟人通行。数字显示时间，可自由设置。可模拟演示紧急状态及突发事件时的应对方案、交通禁行等 1
32     LG-QLSY型 桥梁承重试验器 规格：560mm×200mm×435mm   1．该装置可满足《技术与设计2》教材中关于结构试验需求    2．采用基座整体焊接结构，坚固耐用，滑轨采用镜面不锈钢材质，并进行安全处理，可使承重小车不会脱离滑轨   3．可自行搭配哑铃盘来实现不同承重试验，压力强度可由小到大逐级增加，实现不同承重试验   4．可以对平桥、拱形桥、斜拉桥等各种模型进行比较试验，以及对相同材质、不同形状（L形、工字形等），或不同材质的构件进行强度测试    5．装置结构具备很好的安全保障功能，能确保桥梁承重破坏性试验的安全进行 1
33     LG-DCSY型 多功能测试仪 规格：125mm×240mm×100mm   采用液晶显示方式，功能选择菜单化，外接相应传感器和运行相关的程序之后，可测量压力、压强、转速、温度、电流、电压、声响和磁感应强度等多种常见的技术数据 1
34     LG-CLSY型 材料强度试验器 规格：600mm×180mm×370mm    1．由应变传感器、支承座、压力杆、处理电路等部件构成    2．可精确测试构件材料的*大承重强度、构件材料的变形大小   3．仪器能提供的*大压力范围为0～40kg    4．与LG-DCSY型 多功能测试仪配合使用可完成实验：相同材质、不同形状（L型、工字型等）及不同材质的构件强度测试、变形大小测量等 1
35     LG-CLLY型 材料拉压测试仪 适用于各种材料的推拉负荷测试、插拔力测试、破坏试验等，可结合各种机台和夹具组成不同用途的小型实验机。采用段式液晶显示器，有多种工作方式，可显示测试方向、测试值、数值单位，并设有电池电量指示等，可连接上位机对存储数据进行读取、打印、删除、分析等操作。 1
36     LG-WDYS型 稳定性试验测试仪 采用透明有机玻璃材料精加工而成，实验台面角度可调,实验模块重心可调，支撑面形状可变，大小可变。可试验支撑面大小、重心位置等与稳定性的关系；可在相同角度测试不同结构形状物体稳定性差别的等。 1
37     LG-BDWY型 不倒翁原理演示器 采用浅蓝色有机玻璃材料精加工而成，金属调节块，高度可自由调节，背板刻度显示偏转角度。演示不倒翁的稳定性与哪些因素有关。 1
38     LG-CDMX型 机械传动模型 采用铝质材料，手摇式，配有圆柱齿轮传动、圆锥齿轮传动、带轮传动、齿轮齿条传动、蜗杆传动等传动模型 1
39     LG-CLTM型 齿轮齿条模型 金属材质，手摇式结构。可实现转动—平动转换 1
40     LG-JXSM 型 机械手模型 采用金属材料精加工而成。有三个自由度，可抓取物品，抬起手臂，左右移动。三个直流减速箱，可单独操控。工作电压：DC6V 1
41     三脚架 铝合金材质，用于“结构稳定性”研究 1
42     LG-QLMB 型  桥梁模型 材质：采用优质蓝色有机玻璃材料，经精加工而成，体现了桥梁的各种部件   种类：悬梁桥、斜拉桥、梁架桥、拱形桥、弓形拱桥、悬索桥 1
43     多功能学习用品盒模型 采用优质压克力材料，精加工而成，有3种不同样式的模型。教学演示用，配合教材“设计一般过程”内容 1
44     榨汁机 采用锌合金、不锈钢等材料，手动压榨式结构，用于“模型制作、工艺讲解”等 1
45     LG-ZDMJ型 榨汁机阶段模型 五种不同产品设计阶段模型，包括草模、结构、功能、概念模型、成品模型等，可以进行相应的试验。
材质：草模由雪弗板加工成型，结构模型由压克力板加工成型，功能模型由实木加工成型，概念模型由金属材质加工成，展示模型为金属材质表面电镀。功能：了解产品设计的各阶段，和各阶段所包含的意义。		 1
46     自发电手电筒 教学演示用，透明外壳，可以实现电池供电和手按发电两种形式的动能转换 1
47     LG-SLTX 型 视力提醒保护实践平台 规格：275mm×200mm×56mm    整体采用塑料机箱，白底黑字线路板结构。设有电源输入接口、开关控制电路、触摸控制电路、光控电路、声控电路、延时电路、控制电路、执行电路等。实验电路分模块设计，原理清晰，带文字说明，便于学生对整个模块电路的了解。信号输出接线柱为接触性能良好的铜质镀铬材料。并配有可修复两端可叠插的连接线 14
48     LG-DGKZ 型 楼道灯光控制原理实践平台 规格：275mm×200mm×56mm    整体采用塑料机箱，白底黑字线路板结构。设有电源输入接口、光强调节电路、光暗调节电路、控制电路、执行电路等。实验电路分模块设计，原理清晰，带文字说明，便于学生对整个模块电路的了解。信号输出接线柱为接触性能良好的铜质镀铬材料。并配有可修复两端可叠插连接线 14
49     LG-CGXN 型 传感器性能实验平台 规格：415mm×145mm×100mm    铝合金包边实验箱，便携式适配器电源，白底黑字线路板面板。   1．多种输入方式，可实现光控、声控、温控、磁控，多种输出对象：直流电机、扬声器、发光管等    2．各部件全部釆用压接式连接方式和拨动开关，易于操作   3．导线采用多股无氧铜丝，并具有可修复功能    4．符合教材中“黑箱理论”，密切配合《技术与设计2》中“控制与设计”的教学内容，可以设计各种简单的开、闭控制系统并进行实验 1
50     LG-DZDL 型 电子电路实验箱 规格：415mm×145mm×100mm   1．铝合金包边实验箱，便携式适配器电源，内部设计有导线、实验模块存放槽；2．面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能；3．配有多种实验模块，接插式连接方式，可根据教学要求进行实验拓展；4．导线采用多股无氧铜丝，并具有可修复功能；5．可完成教育部普通高中技术课程标准中涉及到《技术与设计1》、《技术与设计2》和《电子控制技术》教学内容和实验项目 1
51     LG-FDCS型 风洞测试仪 规格：600mm×140mm×380mm   装置由透明有机玻璃风洞、轴流风机、飞机模型及风速控制电路等组成。 1．采用优质的浅蓝色透明有机材料制作，易于观察试验过程和结果   2．配可调速的轴流风机，并装有轴流风流罩，可避免产生空气旋涡，保证试验正常进行   3．测试仪面板上装有液晶显示屏，可显示瞬时风速、平均风速、风级等   4、设有风速调节旋钮，可调节风洞内的风速大小，并液晶显示风速值。 1
52     LG-HDGP 型  活动广告牌实验模型 规格：350mm×210mm×450mm    1.采用轻质PVC管、透明有机玻璃等材料制作，并使用铸铝底座，做工精细，美观大方   2.模型内侧装有照明系统，可背光显示    3.控制器设有多种控制方式，可实现手动控制画图翻转和电动定时自动翻转，并可配合传感器模块实现光控、声控、热释红外控制等试验    4.本模型配合《技术与设计2》教材内容和教学指导书进行设计，让学生加深对控制系统设计的理解 1
53     LG-HFWK 型 花房恒温控制模型 规格：500mm×320mm×360mm    1.房体采用浅蓝色透明有机玻璃材料精加工而成，精致美观   2.花房内装有加热器、加湿器、风扇、温湿度传感器、智能温度调节模块等装置。可对花房温、湿度进行控制    3.加热器、加湿可独立控制和联动控制，可组建成不同的控制对象   4.控制器可实现手动控制、传感器检测自动控制等多种控制方式    5.满足《技术与设计 2》教材中关于开环控制、闭环控制的实验要求 1
54     LG-ZDMK 型 自动门控制系统模型 规格：600mm×220mm×360mm    1.采用压克力材料、金属滑轨、透明有机玻璃门、控制器盒等，敞开式结构。该装置可满足《技术与设计 2》教材中关于开环控制实验要求   2.采用螺栓连接，可让学生动手组装，了解自动门的组成结构、工作原理    3.主控制器盒设有声控、光控、热释红外控制、密码控制、手动控制等多种控制方式，可自由选择   4.具有自动门的仿真功能，可演示人靠近时自动开门，延时后自动闭门，开闭门到达极限位置均能自动停止   5.装置设有防夹功能，避免夹伤    6.能让学生自行组装实现光控车库门、声控车库门、热释红外控制、密码控制自动门等功能应用 1
55     LG-JSW 型 水箱水位自动控制模型 规格：550mm×220mm×450mm    1.该装置满足《技术与设计2》教材中关于设计过程的实验需求，既可由教师演示、分析，也可由学生自行实验、体验设计过程    2.采用浅蓝色透明有机玻璃材质，螺栓连接，能让学生动手组装、了解水塔的组成结构，工作原理
1. 设有三个水槽，主槽带溢流板，可探究闭环系统的扰动因素   2.采用气动阀接头，插接水管方便，便于学生动手组装    3.采用双组直流低压水泵，可以实现独立控制和联动控制   4.控制器可实现定时控制供水、手动控制供水、传感器检测自动供水   5.可以模拟水箱水位自动控制过程，具备单传感器、双传感器等多种自动控制方案		 1
56     LG-WDZK 型 温度自动控制模型 规格：340mm×200mm×200mm    该装置满足《技术与设计2》教材中关于设计过程的实验需求    1.采用浅蓝色压克力材料折弯而成，分为加热箱和控制箱，中间有有机玻璃隔板隔离，避免温度对控制箱的影响   2.控制器设有多种控制方式，可手动控制加热，也可传感器检测自动控制，配有发光管指示，可实现开、闭环控制实验。   3.传感器检测自动控制方式可自由设置温度值，并自动温度控制。   4.设有数字温度显示，可显示设定温度，当前炉内温度，采用一键切换显示，方便操作。   5.加热箱的温度严格控制（小于70℃），过温可断电保护，便于安全操作。 1
57     LG-MTSW 型 抽水马桶水位自动控制模型 规格：550mm×140mm×600mm    1.采用浅蓝色透明有机玻璃材质，螺栓连接，能让学生动手组装，了解马桶水位控制结构方式    2.设有三个水槽，可分析进水，排水工作方式，了解机械式闭环控制工作原理   3.装置设有扩展接口，可扩充为机械式水位闭环控制和电子检测式水位闭环控制双系统 1
58     LG-SQMX 型 自动升旗系统模型 该装置满足《技术与设计2》教材中关于设计过程的实验需求，既可由教师演示、分析，也可由学生自行实验、体验设计过程   1.采用金属材质旗杆，可自由伸缩固定，方便调节高度   2.可调节不同皮带轮的组合，实现升旗的多级皮带轮变速实验   3.控制器盒设有手动控制、定时控制等多种控制方式    4.能实现程序自动控制，可以键控改变电机转速，实现升旗速度变化   5.可实现旗帜开始上升的同时自动播放歌曲，能通过传感器实现升、降旗自动停止   6.在自动升降旗过程中可实现手动辅助控制旗帜升降，以模拟现实中的突发事件 1
59     结构与设计 结构：塑料连接扣、基础底板等器材组成    功能：不同横截面抗弯强度试验 7
60     流程与设计 结构：控制电路主板、塑料连接扣、基础底板等器材组成    功能：了解不同套件的组装流程 7
61     系统与设计 结构：控制电路主板塑料连接扣、基础底板等器材组成   功能：了解不同套件的系统设计及应用 7
62     控制与设计 结构：控制电路主板、发光二极管板、基础底板等器材组成   功能：了解控制的一般方式 7
63  图书软件资料及挂图
64     图书资料 简明实用电工手册，钳工工艺学，五金速查手册，机械加工基础入门，木工初级等 1
65     CAD软件 CAD教育版平台，含二维制图，兼有部分三维功能、电子电路绘制、模拟仿真等 1
66     视听资料 结构特性，技术应用、经典结构欣赏等视听资料 1
67     设计室文化墙 共计12副文化内容：其中6副墙面文化（1幅学生守则，1幅教师职责，4副匹配文化），6副柱子文化（与设计室功能氛围相匹配） 1
(3)《技术与设计》操作室配置方案
序号 产品型号名称 主要技术规格 推荐数量
1       LGJJW-2型 教师演示台 规格：2400mm×700mm×850mm    台面基材为25mm厚E1级刨花板，防火板贴面；台身用18mm厚三聚氰胺贴面刨花板（E1级），框架采用铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理；   电源控制器在教师台抽屉内，采用教学安全交流电源，带漏电保护开关，220V交流输出插座。教师能对实验室电源进行总控，分控每组学生电源。为学生提供220V交流电源 1
2       LGJTJ-1型 通用技术操作平台(四工位) 规格：1200mm×1200mm×800mm    台面采用40mm实木板加工，桌面铺设2mm透明橡胶防护垫，有防护网，桌身采用全钢制结构，立腿采用60×40mm方钢，厚度2mm，表面喷塑处理，台面下配有左右对称四个抽屉及工具柜，操作台为双面四工位。提供220V交流电源 14
3       学生凳 凳面ABS注塑成型；450mm长， 1.5mm厚无痕钢管，高度可调；五脚塑钢结构，中间用十字架加固,焊接牢固，经久耐用。 56
4       LG-ZPCG型 作品样品陈列柜 规格：1200mm×500mm×2000mm    柜身材料18mm厚三聚氰胺贴面刨花板(E1级），上部放两层10mm厚钢化玻璃隔板，位置可调节，配有玻璃移门，下部镶装实心对开门 4
5       警示牌 8种常规操作警示标志 1
6       操作室文化墙 共计10副文化内容：其中8副墙面文化（1幅学生守则，1幅教师职责，3副机床操作规程，3副工具介绍） 1
机床类
7       小型钻铣两用机床 技术参数：*大钻孔能力：13mm；*大端面铣能力：16mm；*大表面铣能力：30mm ；主轴箱行程（Z轴）：180mm；横向行程(X轴)：100mm ；纵向行程（Y轴）：100mm；主轴转速（无级调速）：髙速100～2500转/分；低速100～1100转/分；立柱可倾斜角度：左右各45度；电机输出功率：350W 1
8       小型车床 技术参数：床身上工件*大回转直径：180mm；*大工件长度：200mm；主轴通孔直径：20mm；主轴转速高速档：100～2500转/分，低速档100～1100转/分；电机输出功率：250W；安全开关，无级调速，四定位刀架，带过载保护 1
9       台钻 技术参数：*大钻孔直径：13mm；主轴*大行程：50mm；主轴中心线至立柱表面距离： 103mm；主轴端至工作台*大距离：220mm；主轴端至底座台面*大距离： 300mm；工作台面尺寸：165mm×162mm；电机输出功率：180W 1
10     LG-C2013型 微型车床 中心高25mm，中心距135mm，一般车削金属时车床转速降到2000转/分钟，车刀是高速钢材质，通过机件扩充后加工直径为50mm，可利用软金属、有色金属、贵金属进行车削，加工各类酒杯、花瓶、罗马柱等工件 7
11     LG-C2014型 微型铣床 铣床是以铣刀高速旋转于工作表面进行断续切削的加工设备，适于加工平面、阶台面、沟槽、成形表面、以及切断等 7
12     LG-C2015型 微型钻床 立式钻床倾斜滑块，可以调整钻孔的角度。如配合不同的部件还可以演变成不同的机床，如摇臂钻、手钻等；配合分度盘使用，可以钻等分的孔 7
13     LG-C2011型 微型锯床 线锯经特殊设计，安全可靠，即使锯齿碰到皮肤，也只会引起轻微的振动，可以加工任意形状的物件，不管是圆形还是任意弯曲的曲线都能顺畅地线锯，切割各类木材(7mm)和铝塑板、铝簿片(1mm)等材料 7
14     LG-C2012型 微型锣床 可以使用三爪夹盘或夹头（1～6mm）夹持工件。锣床的中心高25mm，中心距135mm，若使用中间块和特长机座等配件。可扩充功能，组装成大型锣床和仿形锣床等特殊机床 7
15     LG-C2016型 微型磨床 中心高25mm，砂纸粒度一般为100，可根据不同的工件及加工表面要求选择砂纸。加工时可将物件固定使用在虎钳或钻台，也可以手持进行各种角度研磨 7
16     手持机床 手持工具配备七种打磨工具,打磨范围非常广泛,打磨空间自由度大,若配上钻头则变成手钻,配上砂轮则变成手磨,配上铣刀则变成手铣,变化多样,操作灵活,使用简单,变压器有过热保护，马达转速：20000转/分钟，输入电压/电流/功率/：12VDC/2A/12W。 7
17     分度钻床 配合分度盘使用，可以对圆形工件进行等分钻孔加工。马达转速：20000转/分钟；输入电压/电流/功率：12VDC/2A/24W；加工材料：木材、工程塑料、软金属(铝、铜等)；三爪夹盘可夹持工件的*大直径为50mm；变压器具有过电流，过压，过热保护 7
18     六合一机床 六合一套装可以组成6种不同功能的机床(锯床，锣床，车床、铣床，钻床，磨床)，一次只能使用其中1种功能的机床 2
19     八合三机床 八合三套装可以组装8种不同功能的机床（锯床，锣床，车床，铣床，钻床，磨床，手持工具，分度钻床），一次只能使用其中三种功能的机床 2
20     台式砂轮机 技术参数：额定电压220V；额定功率50Hz；空转速度3000r/min；额定输入功率120W；砂轮尺寸125mm×16mm×12.7mm 1
21     砂带机 技术参数：电机输出功率：350W；转速：1400 r/min；砂带尺寸：915×100mm；砂盘尺寸：150 mm；工作台尺寸：188 mm×125 mm；工作台* 0°～45°；底座尺寸：320mm×165mm 1
22     塑料弯曲机 技术参数：额定电压220V；额定功率50Hz；额定功率400W；加热长度700mm，红机身尺寸800 mm×160 mm×130mm 1
23     调速线锯床 切割速度：400-1600 r/min；锯条长度：133mm；倾斜角度：0-45度。 1
24     微型带锯 台式，额定电压220V；额定功率350W 1
25     LG-9060B型 激光雕刻机 雕刻面积：900mm×600mm；激光功率：60W；外形尺寸：长×宽×高：1430×950×1065  1430×1010×1620（开盖）；净重： 120kg；总功率：<800W；激光能量控制：1-100%手动和软件控制；雕刻精度： 0.01mm；*小形成文字：1mm×1mm；切割亚克力材料厚度：0-10mm；电 源：AC220V±10%  50Hz；工作温度：0~45℃；相对湿度 ：5~95%；支持图形格式：BMP、JPG、GIF、TIFF、PCX、PLT、AI、TGA、DXF、 DST（绣花软件）等；辅助装置：排风装置、送气装置、强制水冷及保护系统。 1
26     LG-GYT型 公共工作台 规格：1200mm×600mm×780mm
台面：采用40mm实木板加工，桌面铺设2mm透明橡胶防护垫    桌身：选用全钢制结构，立腿采用60×40mm方钢，厚度2mm，表面喷塑处理。可放较大型台钳、公用机床等，台面下配有左右对称抽屉		 2
工具类
27     金工工具 组套工具，工具定点定位；包括以下基本工具：
7"、45#钢、钢丝钳：1把；6"、45#钢尖嘴钳：1把；300mm钢直尺：1把；200mm尖头扁锉刀：1把；200mm半圆锉刀：1把；200mm三角锉：1把；200mm圆锉刀：1把；200mm划针：1把；150mm划规：1把；GP100C-2ΦD2mm、L100mm样冲：1把；6件/套（轴承钢，半圆锉、三角锉、方锉、圆锉、尖头扁锉、齐头扁锉）什锦锉：1套；300g木柄钳工锤：1把；0.45kg木柄圆头锤：1把；12件/套丝锤、扳牙扳手：1套；3m*19mmABS钢卷尺：1把；8件/套两用扳手：1套；6*100mm+-PH2螺丝刀：2把；8”活动扳手：1把；6排木柄钢丝刷：1把；铁皮活动钢锯架：1把；8”铁皮剪：1把；自行车钢丝扳手：1把。		 14
28     划线平板 300mm×300mm；材料：铸铁 2
29     台虎钳 钳口宽度125mm，活动带砧，材质：铸钢 14
30     手动铆钉枪 小号，枪型 2
31     手提式电动曲线锯 齿距1.8mm，功率340W 2
32     手电钻 *大夹持钻头10mm，350W 2
33     木工工具 组套工具，工具定点定位；包含以下基本工具：
3/4”木工凿子：1把；美工刀：1把；8"半圆木工锉：1把；剪刀：1把；0.5KG木柄羊角锤：1把；手推刨：1把；300mm钢角尺：1把；6*125+-铬钒钢、芝麻柄螺丝刀：1把；5m*19mm卷尺：1把；5"G形夹：1把；锰钢三面齿、磨齿锯的木工鸡尾锯：1把；木工铅笔：1支；S93型、塑料、三水泡：45°、90°、180°小水平尺：1把；小油石：1块。		 14
34     手工锯锯架 小型 2
35     木工刨 280mm 2
36     电工工具 组套工具  工具定点定位；包含以下基本工具：万用表：数字表，三位半显示，有电阻、电容、电压、电流测量功能；测电笔：氖管式；电烙铁：40w，内热式；吸锡器：铝塑吸锡器；尖嘴钳：5寸，橡塑柄，DL22306；斜口钳：5寸，橡塑柄， DL2336；剥线钳：鸭嘴式，可剥硬线；镊子：尖嘴式；剪刀：民用型；螺丝刀：+-3×75mm ；螺丝刀：+-6×75mm；钟表批：每套6支；焊锡丝：小卷。 14
37     烙铁架 铸铁 14
塑料加工工具
38     电热丝切割器 优质亚克立材料，外形尺寸580×305×340mm，*大功率40W 1
39     塑料焊枪 500W，250Pa 2
40     热熔胶枪 100℃～220℃ 2
计量工具
41     游标卡尺 规格：0.02mm, 0～125mm,符合GB/T1214.2 4
42     高度游标卡尺 规格：0～200mm,适用于高度测量，符合GB/T1214.3 2
43     万能角度尺 规格： 0～320°，不锈钢材料，分度值2° 2
44     外径千分尺 规格：0～25mm 2
45     钢角尺 规格：200mm 2
防护及安全
46     防护眼镜 防冲击 57
47     工作服   57
48     工作帽   57
49     套袖   57
50     灭火器 规格：干粉，符合消防要求 4
51     简易急救箱 含有红药水、碘酒、药棉、纱布、胶布、创可贴、烫伤药膏等 1
52     吸尘器 卧式，真空度为20.5KPA，噪音≤82dB(A)，容量为3.5L 1
制作套件
53     相框制作材料套件 与《技术与设计》教学相匹配，可以根据学生需要自行设计 56
54     木质小凳试验材料套件 与《技术与设计》教学相匹配，可以根据学生需要自行设计 56
55     自制台灯材料套件 电气部分（台灯用开关、灯头、电线、插头）。立杆（金属弯管或直管，可现成安装）。结构材料：底座制作材料（自备解决），灯罩制作材料 56
56     LED台灯材料套件 与《技术与设计》教学相匹配，熟悉LED台灯的组装流程。 56
57     自制书架材料套件 与《技术与设计》教学相匹配，可以根据学生需要自行设计 56
58     视力保护提醒器焊接套件 散装套件，学生自己动手焊接 56
59     环保动力车组装套件 塑料材质，有20个零件组成，利用了齿轮齿条机构的工作机理，熟悉环保动力车的组装流程。 28
60     水塔水位控制模型套件 由水塔、水箱、水泵、水位检测杆、控制电路等组件构成，可以根据学生需要完成《技术与设计》中开、闭环实验等 7
61     简易升旗模型套件 由旗杆、旗帜、电机、皮带轮、限位开关、控制电路等组件构成，可以根据学生需要自行设旗杆的高度，电机转速等。 7
62     开瓶器制作套件 与《技术与设计》教学相匹配，让学生熟悉金工操作中的划线、锯割、锉削、钻孔等加工流程 56
消耗性材料
63     绘图纸 3号   100张/套 5套
64     绘图纸 4号   100张/套 5套
65     坐标纸 A3     100张/套 5套
66     坐标纸 A4    100张/套 5套
67     双色记号笔 油性，中小型（红、黑各14支） 56
68     绘图铅笔 HB，绘图专用 57
69     橡皮 专业绘图橡皮 57
70     木工铅笔 黑、红蓝 14
71     机械螺丝 M3×20含螺丝帽 1000
72     钉子 25mm 5
73     塑料管 直径：60mm；壁厚：3mm；长：100mm 100
74     木板 300mm×200mm×20mm 100
75     铁板 200mm×100mm×3mm 100
76     木条 300mm×25mm×20mm 100
77     角铁 30mm×30mm，厚3mm，长400mm 100
78     钢锯条   10
79     美工刀片 小号 10
80     木砂纸 规格：800目，静电植砂氧化铝耐水砂纸 100
81     聚醋酸乙烯乳液 无毒，快干高效，粘接力超强，耐水性能强 10
五、电子控制技术实践室配置方案
(1) 电子控制技术实践室配置方案(一)
序号 产品型号名称 主要技术规格 参考
配置
通用部分（选配）
1       LG-7080T  型 数字视频展示台 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” 1台
2       LG-8200B 型 智能型中央控制器 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” 1台
3       LG-9087D 型 87寸电磁感应式电子白板 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” 1套
4       计算机 根据用户要求配置 1台
5       投影机 根据用户要求配置 1台
6       LG-YQCG 型 仪器工具存放柜 规格：1000mm×500mm×2000mm   柜身材料采用18mm厚三聚氰胺贴面刨花板（E1级），柜子上部分为4层，每层分出多种规格的格子空间，下部镶装实心对开门 2个
7       灭火器 干粉式 4个
仪器及教具
8       LGJJW-2 型 教师演示台 规格：2400mm×700mm×850mm   台面基材为25mm厚E1级刨花板，防火板贴面；台身用18mm厚三聚氰胺贴面刨花板（E1级），框架采用铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理；   电源控制器在教师台抽屉内，采用教学安全交流电源，带漏电保护开关，220V交流输出插座。教师能对实验室电源进行总控，分控每组学生电源。为学生提供220V交流电源 1台
9       LGXST-1 型 学生工作台（四工位） 规格：1200mm×1200mm×780mm   台面基材为25mm厚E1级刨花板，墨绿色防火板贴面，台身用18mm厚三聚氰胺贴面刨花板(E1级），框架选用高强度铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理。工作台为双面四工位。提供220V交流电源 14台
10     学生凳 凳面ABS注塑成型；450mm长， 1.5mm厚无痕钢管，高度可调；五脚塑钢结构，中间用十字架加固,焊接牢固，经久耐用。 56个
11     LG-DZB 型 常用电子元件示教板 采用铝型材外框，优质铝塑板结构，模块化地展示了常用的电阻、电容、电感、二极管、集成芯片、贴片元件等电子元件，并画出了各种元件的表示方法。具体元件有：碳膜电阻、金属膜电阻、碳膜电位器、微调电位器、电解电容、瓷片电容、钽电容、可调电容器、普通二极管、发光二极管、稳压二极管、光敏二极管、色环电感、磁芯电感、中频变压器、PNP型三极管、NPN型三极管、可控硅、三端式芯片（7805、LM317）、集成芯片（AT89C51/DIP40、AT89C2051/DIP20、CD4069/DIP16、17324/DIP14、NE555/DIP8）、贴片元件（贴片电阻、贴片电容、贴片三极管、贴片芯片等）。该示教板可展示电子控制技术课程中的常用的电子元件 1套
12     LG-ICS 型 IC卡门锁示教板 采用铝型材外框，优质铝塑板结构，包含感应区、处理电路、开锁对象模拟三部分，感应去采用透明有机玻璃，可清晰了解感应出的结构；处理电路放置在面板正面，可认识器电路结构；开锁对象有电机转动模拟开锁过程。   可配合教材理解“从门锁的演变看控制技术的发展” 1套
13     LG-SZS 型 数字门锁示教板 采用铝型材外框，优质铝塑板结构，包含按键区、处理电路、开锁对象模拟三部分，处理电路采用四位密码锁电路，可自行设置密码，修改密码，并可实现密码正确开锁，密码错误报警的功能，开锁对象有电机转动模拟开锁过程。   可配合教材理解“从门锁的演变看控制技术的发展” 1套
14     LG-LDK型 路灯控制系统示教板 采用铝型材外框，优质铝塑板结构，包含人工控制系统和电子控制系统，由大黑开关、光敏电阻、PCB电子电路、5V继电器、指示等。输入、控制、输出三部分组成。教学目的：通过了解路灯人工控制和电子技术控制系统的控制过程，得出控制系统的控制流程；分析了解电子控制系统各组成部分的功能 1套
15     LG-YML 型 音乐电子门铃示教板 采用铝型材外框，优质铝塑板结构，由显示输入、控制、输出三部分组成。配实物门铃按钮，可实现按动门铃按钮，扬声器输出叮咚音乐。
可配合教材理解“开环电子控制系统”，“分析电子控制系统的被控对象、被控量、控制器”。		 1套
16     LG-CGQ 型 传感器示教板 采用铝型材外框，优质铝塑板结构，配不同模块，可演示光敏、热敏、磁敏（干簧管）、声敏等传感器的应用，同时还设有发光管、扬声器、小电机等作为输出对象，可完成对常用的传感器的介绍、演示、应用说明，及对教材中的JN6201集成电路的讲解、调试。   具体元件有光敏声敏模块、热敏磁敏模块、JN6201主单元模块、发光管、3V电机、扬声器、触发按钮、电池盒等。要求发光管、3V电机、扬声器、触发按钮、电池盒固定在展示板上。   应用：认识常用传感器；了解传感器的作用及特性；熟悉传感器的应用；认识JN6201集成电路；调试应用JN6201集成电路，并可构建开环电子控制系统 1套
17     LG-SZD 型 数字电路通用示教板 采用铝型材外框，优质钢质喷塑网孔板结构，配10多种实验模块，插接式结构，可灵活配置不同的模块完成多谐振荡器、JN6201集成电路的调试、电子门铃、数字密码锁、彩灯控制器、四舍五入电路等实验 1套
18     LG-2484型 门电路演示器（集成） 采用铝型材外框，优质铝塑板结构，配多种实验模块，可分析与、或、非、与非、或非门逻辑关系，在逻辑器件的管脚出并设有逻辑状态指示，采用+5V适配器供电。具体元件有：或门模块、与门模块、非门模块、发光管等。   应用：对数字电路中高低信号的认识；了解与、或、非、与非、或非门逻辑关系；简单的应用数字逻辑电路。 1套
19     LG-BJQ 型 三人表决器示教板 采用铝型材外框，优质铝塑板结构。+5V适配器供电，电路清晰明了，各个输入输出设有逻辑状态自动指示，逻辑状态采用双色发光管的红绿显示指示高低，红色表示高电平，绿色表示低电平。教学目的：直观的引入逻辑关系的概念，对三人表决器原理和逻辑关系有了清楚的认识。本示教板通过了省级以上专业检测机构检测。 1套
20     LG-JKT 型 晶体管开关特性示教板 采用铝型材外框，优质铝塑板结构，示教板利用低压直流电源供电，用指示灯的亮灭演示晶体管开关特性，电路设计合理，可选择三极管基极的高低电平、集电极限流电阻的接入与否等。具体元件有：电池盒、KN61开关、电阻、三极管、发光管等。应用：认识晶体管；了解晶体管的工作特性；熟悉晶体管开关特性的应用。 1套
21     LG-JGL 型 晶闸管工作原理示教板 采用铝型材外框，优质铝塑板结构，采用低压直流电源供电，用小灯的亮灭演示晶闸管工作特性，电路设计合理，清晰明了。器件有：电池盒、KN61开关、6V小灯、电组等。应用：可认识晶闸管，了解其工作特性；了解晶闸管的应用；可比较无触点继电器（晶闸管）与触点继电器（电磁继电器）的工作特点 1套
22     LG-JDQ 型 电磁继电器演示板 采用铝型材外框，优质铝塑板结构，低压直流电源供电，电路清晰明了，继电器为透明封装，可认识其结构及功能。具体元件有：透明继电器、内孔插座、小电机、风扇叶、电池盒等   应用：认识继电器的结构，了解其工作原理；了解继电器的作用；可比较触点继电器（电磁继电器）与无触点继电器（晶闸管）的工作特点。 1套
23     LG-HWM 型 红外遥控门铃示教板 铝型材外框，优质铝塑板结构。1838红外接收，1N4148二极管、DG130三极管、0.5W/8Ω扬声器、音乐片。配555发射模块，也可用电视机遥控器控制。教学应用：在讲解电子控制技术概念时可以利用此示教板电路作例子讲解;可以利用此示教板讲解环控制系统. 1套
24     LG-HWD  型 简易红外遥控小灯示教板 铝型材外框，优质铝塑板结构。1838红外接收，配555发射模块，可用电视机遥控器控制。教学目的：让学生了解遥控系统和基本功能；让学生了解遥控电路的基本组成. 1套
25     LG-WDK 型 鸡蛋孵化温度控制器示教板 铝型材外框，优质铝塑板结构，采用适配器电源供电，配多种控制电路模块，实现多种控制方式，采用发光管模拟加热丝工作，安全可靠。
教学目的：让学生了解开、闭环电子控制系统；分析确定闭环控制系统中的被控对象和被控量，了解控制系统中的干扰因素。		 1套
26     LG-SWK 型 水箱水位闭环电子控制系统示教板 铝型材外框，优质铝塑板结构，采用适配器电源供电，配多种控制电路模块，实现多种控制方式。还可以与“技术与设计配置方案”中的“LG-JSW型水箱水位自动控制模型”配套使用   让学生了解开、闭环电子控制系统，分析确定闭环控制系统中的被控对象和被控量，了解控制系统中的干扰因素。 1套
27     LG1209-2 型 高中教学电源 交流2V～24V，额定电流3A，每2V一档，共12档；直流稳压1.5V～25V，额定电流2A，分档连续可调，带指针表指示；直流大电流40A短时输出8S±2S自动关断。过载、短路时自动保护 1台
28     LG2462-1 型 低频信号源 频率范围：20Hz～150kHz；输出波形：正弦波、三角波、方波；幅度：连续可调，*大幅度≥13V，幅度可衰减20dB、40dB、60dB，正弦波功率≥5W；   数字频率计（6位数码管）显示，可外测，测量范围1Hz～10MHz，测频精度：万分之二 1台
29     LG-W4129 型 脉冲信号发生器 输出频率：1Hz/10Hz/100Hz/1kHz，可手控单频，带发光管指示 1台
30     LG-W4114 型 逻辑笔 TTL/CMOS电平可转换，三态，发光二极管指示，有捕捉窄脉冲功能 1台
31     LG-2459 型 学生示波器 频带宽度：2MHz，偏转因数50mVpp/格±10%；扫描范围：10Hz～100kHz；示波管尺寸8厘米 1台
32     LG1202-2 型 高中学生电源 交流2V～16V，额定电流3A，每2V一档，共8档；直流稳压2V～16V，额定电流2A，每2V一档，共8档。过载、短路时自动保护并声光告警 14台
33     LG-CGQX 型 传感器综合实验箱 规格：415mm×145mm×100mm  铝合金包边实验箱，便携式适配器电源，内部设计有导线、实验模块存放槽；．面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能；配传感器模块，接插式连接方式。可完成实验：1、万用表测多种传感器（光敏、热敏、声敏、磁敏、湿敏）；2、传感器功能演示电路实验；3、温控灯；4、声控灯；5、电磁继电器功能演示；6、电磁继电器控制电路；7、晶闸管控制电路；8、调光台灯 14台
34     LG-SZDX 型 数字电路实验箱 规格：415mm×145mm×100mm   铝合金包边实验箱，便携式适配器电源，内部设计有导线、实验模块存放槽；面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能；配面包板和通用数字电路模块，接插式连接方式。可完成实验：1、高低电平检测器，2、三极管开关电路；3、三极管放大电路；4、四舍五入电路；5、简易密码锁电路；6、与门和或门电路；7、三人表决器；8、单稳延时电路；9、定时电路；10、单键双稳开关；11、旋转彩灯；12、密码电路；13、可变调电子门铃、14聋人使用的闹钟 14台
35     LG-JDQX 型 电磁继电器实验箱 规格：415mm×145mm×100mm   铝合金包边实验箱，便携式适配器电源，内部设计有导线、实验模块存放槽；面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能；接插式连接方式，可完成实验：1、电磁继电器功能演示，2、电磁继电器控制电路，3、晶闸管控制电路，4、调光台灯 14台
36     LG-DZKX 型 电子控制系统实验箱 规格：415mm×145mm×100mm   铝合金包边实验箱，便携式适配器电源，内部设计有导线、实验模块存放槽；面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能；配有不同实验模块，接插式连接方式。可完成实验：1、单片机控制的数码显示电路；2、水位报警器；3、水位控制；4、变温报警电路；5、红外线遥控装置；6、多路无线遥控电路；7、无线遥控装置；8、数码显示电路；9、变眼的猫叫电路；10、语音录放集成电路；11、声控音乐彩灯电路 14台
37     LG-DZJ 型 电子控制技术实验箱（选配） 规格：415mm×145mm×100mm   1．铝合金包边实验箱，便携式适配器电源，内部设计有导线、实验模块存放槽；2．面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能；3．配有多种实验模块，接插式连接方式，可根据教学要求进行实验拓展；4．导线采用多股无氧铜丝，并具有可修复功能；5．可完成教育部普通高中技术课程标准中涉及到《技术与设计1》、《技术与设计2》和《电子控制技术》教学内容和实验项目，约为46个实验项目。本产品需提供国家级单位提供的检测报告。 14台
组装焊接套件
38     无线遥控电子模型小赛车 可自由组装 14套
39     电子焊接套件 高、低电平检测器、光控路灯模型电路、红绿灯多谐振荡器、输血血型配对指示器、追捕恐怖分子游戏电路、防空警报器、声控闪光灯、自制湿敏传感器、红外遥控发射电路、红外遥控爬虫电路、红外遥控小车电路等共计10多种。 14套
40     遥控音乐门铃 焊接组装套件 14套
41     调谐收音机 焊接组装套件 14套
42     对讲机模型 焊接组装套件 14套
电子电工工具（组套工具，工具定点定位）
43     万用表 数字表，三位半显示，有电阻、电容、电压、电流测量功能 14套
44     测电笔 氖管式
45     电烙铁 40w，内热式
46     吸锡器 铝塑吸锡器
47     尖嘴钳 5寸，橡塑柄
48     斜口钳 5寸，橡塑柄
49     剥线钳 鸭嘴式，可剥硬线
50     镊子 尖嘴式
51     剪刀 民用型
52     一字螺丝刀 3×75mm 橡塑柄
53     一字螺丝刀 6×100mm 橡塑柄
54     十字螺丝刀 3×75mm 橡塑柄
55     十字螺丝刀 6×100mm 橡塑柄
56     钟表批 每套6支
57     焊锡丝 小卷
58     烙铁架 铸铁 14个
(2) 电子控制技术实践室配置方案(二)
电子控制技术实践室配置方案(二)是在配置方案(一)的基础上，把实验箱、测量仪器等改为实践台（示教板、制作套件保留），利用实践台资源集中、组件配置灵活、内容升级更新方便等优点，让学生在宽敞的操作环境中掌握电子电路在实际中的应用。
更换内容的详细参数为:
序号 产品型号名称 主要技术规格 参考
配置
仪器及教具
1       LGJDZ-1 型 电子控制技术实践平台 实践台由钢质桌体、功能屏、实践挂箱等组成等组成。 采用组件式结构，多种安全保护；桌体为铁质喷塑，桌面板采用基材为25mm厚E1级刨花板，外压优质防火板；提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装有日光灯照明、看板（用来夹资料）、仪器架、工具架等   主要参数有：   直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，*大输出电流2A，具有限流保护功能，数字显示电流电压；  低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流1A；   函数信号发生器：波形：正弦波、三角波、方波；频率范围：2Hz～2MHz分段连续可调，带频率显示，并可实现外接信号频率测量。   单次脉冲输出：每拔一次开关即可输出一组正负脉冲；音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。  直流电压表：数字显示，测量范围为0～200V   直流毫安表：数字显示，测量范围为0～2000mA 14台
2       JDZ-1 型 传感器实验挂箱 面板上固定有常用独立器件，接插式连接方式，学生可自己动手搭接电路。配有光敏、热敏、声敏、磁敏、湿敏等传感器，可认识各种传感器、熟悉传感器的功能及在实际中的应用等 14台
3       JDZ-2 型 数字电路实验挂箱 配有面包板、集成芯片座及集成芯片外围电路，接插式连接方式，可熟悉数字电路基本知识、了解数字电路实际应用等 14台
4       JDZ-3 型 电子控制系统实验挂箱 配有不同的模块，接插式连接方式，可学习电子系统的设计，开环、闭环系统电路的构建，了解单片机的应用等，掌握电子控制技术在实际生活中的应用 14台
5       JDZ-4 型 创新型设计实训挂箱（选配） 以教学知识点为重点，结合实际生活中电子控制技术的应用，培养设计思想，熟悉设计流程，让学生自己动手完成项目 14台
六．简易机器人制作实践室配置方案
序号 产品型号名称 主要技术规格 参考
配置
通用部分（选配）
1       LG-7085T 型 数字视频展示台 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” 1台
2       LG-8200B 型 智能型中央控制器 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” 1台
3       电动投影屏幕 120寸 1幅
4       计算机 根据用户要求配置 1台
5       投影机 根据用户要求配置 1台
6       LG-YQCG 型 仪器工具存放柜 规格：1000mm×500mm×2000mm   柜身材料采用18mm厚三聚氰胺贴面刨花板（E1级），柜子上部分为4层，每层分出多种规格的格子空间，下部镶装实心对开门 2个
7       灭火器 干粉式 4个
仪器及教具
8       LGJJW-2 型 教师演示台 规格：2400mm×700mm×850mm   台面基材为25mm厚E1级刨花板，防火板贴面；台身用18mm厚三聚氰胺贴面刨花板（E1级），框架采用铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理；   电源控制器在教师台抽屉内，采用教学安全交流电源，带漏电保护开关，220V交流输出插座。教师能对实验室电源进行总控，分控每组学生电源。为学生提供220V交流电源 1台
9       LGJXS-1 型 科学探究实验桌（六工位） 规格：正六边形，边长为700mm，高度为760mm；   台面基材为25mm厚E1级刨花板，墨绿色防火板贴面；台身采用18mm厚三聚氰胺贴面刨花板(E1级），框架采用铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理。本产品为组合式结构，可拆分为两张相同的梯形桌单独使用 9台
10 学生凳 凳面ABS注塑成型；450mm长， 1.5mm厚无痕钢管，高度可调；五脚塑钢结构，中间用十字架加固,焊接牢固，经久耐用。 56个
11 LG-CDMX 型 机械传动模型 采用铝质材料，手摇式，配有圆柱齿轮传动、圆锥齿轮传动、带轮传动、齿轮齿条传动、蜗杆传动等传动模型 2套
12 LG-CLBS 型 齿轮变速箱模型 采用铝质材料，可实现空挡、倒档、低速和高速的转换，以转盘的转动演示机械功能 2套
13 LG-YGQM 型 雨刮器模型 曲柄连杆传动机构，带驱动电机，可掌握平面连杆装置的结构和特点 2套
14 LG-BJSJ 型 报警器实践平台 利用光敏、声音等传感器实现报警功能。了解常见传感器的种类、掌握常见传感器的作用 9台
15 LG-ZMSJ 型 自动门实践平台 铝合金箱体，独立器件，控制门实物模块，可自己动手搭接电路，实现自动门自动地开启和关闭。可掌握传感器、单片机的综合运用、了解单片机和控制电路的关系 2台
16 LG-DLCM 型 独轮车 理解变速运动在实际生活中的运用；掌握链传动的实际传动方式和作用；通过摇动独轮车的塌脚，车轮能高速旋转，从而可分析链传动的效果和特征 9套
17 LG-JXCM 型 机械毛毛虫 在马达通电旋转后，能通过平面连杆运动，带动模型实现前进的动作。以动手试验的方式理解圆柱齿轮传动和连杆传动带来的效果 9套
18 LG-LDSJ 型 交通灯实践平台 规格：415mm×145mm×100mm   铝合金包边实验箱，便携式适配器电源供电，采用双色发光管，演示红、绿、黄灯的运行，分别控制东西和南北两个方向的交通，设有左转弯、右转弯、直行等模拟；并设有斑马线，可模拟人通行。数字显示时间，可自由设置。可模拟演示紧急状态及突发事件时的应对方案、交通禁行等 2台
19 LG-FSSJ 型 电风扇实践平台 铝合金实验箱，适配器电源，独立器件，自行搭接电路完成实践 2台
20 LG-JXSM 型 机械手模型 采用金属材料精加工而成。有三个自由度，可抓取物品，抬起手臂，左右移动。三个直流减速箱，可单独操控。工作电压：DC6V 1套
21 LG-RJXR 型 智能行走机器人 设计并搭建一个能够直立行走机器人，能够站立并保持平衡，在马达的驱动下，平稳地前进和后退，行走机器人主要由齿轮、电机、电源和控制器等组件构成。头部装有光电传感器，用于检测障碍物，主要配置有：
Ø 控制器1台
Ø 直流电机模块2个
Ø 行走机器人齿轮、连接件1套
Ø 超声波传感器1个
Ø 触碰传感器2个
Ø 声音传感器1个
Ø 电源适配器1个		 9套
22 LG-RJZB 型 智能避障车 又叫碰撞小车，利用红外测障传感器来感应周边环境，遇到障碍物能主动避开。主体结构是有两个独立驱动车轮的小车，车体由两块基板用支架支撑而成，下方底板安装二个直流电机模块和车轮，上方放置机器人控制器、电源盒等，前方基板放置有传感器、缓冲器等组件，主要配置有：
Ø 控制器1台
Ø 直流电机模块2个
Ø Φ50mm车轮2个
Ø 从动轮1个
Ø 避障机器人基板、连接件1套
Ø 红外测障传感器3个
Ø 电源适配器1个		 9套
23 LG-RJZX 型 智能巡迹车 利用灰度识别传感器实现对轨迹的判断和沿轨迹行走等任务，主体结构是有两个独立驱动车轮的小车，车体结构紧凑，寻迹部位安装有三个灰度传感器，控制器安装在车身后上方。车身和巡迹部分用连接件连接，主要配置有：
Ø 控制器一台
Ø 直流电机模块2个
Ø 车轮2个
Ø 从动轮1个
Ø 寻迹机器人基板、连接件1套
Ø 灰度识别传感器3个
Ø 轨迹场地纸1张
Ø 电源适配器1个		 9套
24 LG-RJBY 型 智能搬运机器人 设计并搭建一个搬运机器人，能实现机器人的前进、后退、转弯、运载物料等功能。主体结构是有两个独立驱动车轮的小车，车体是有两块基板用支架支撑而成，下基板主要安装两个直流电机模块和一个伺服电机模块，上基板主要是车厢和电源盒，其两侧安装有红外对射传感器，用来检测车厢内是否有物料，车尾装有物料搬运机构，主要配置有：
Ø 控制器1台
Ø 直流电机模块2个
Ø Φ50mm车轮2个
Ø 从动轮1个
Ø 伺服电机模块1个
Ø 搬运机器人基板、连接件1套
Ø 红外传感器2个
Ø 灰度传感器3个
Ø 电源适配器1个		 9套
工具
25 万用表 数字表，三位半显示，有电阻、电容、电压、电流测量功能 9套
26 电烙铁 40w，内热式
27 尖嘴钳 5寸，橡塑柄
28 斜口钳 5寸，橡塑柄
29 镊子 尖嘴式
30 剪刀 民用型
31 一字螺丝刀 3×75mm 橡塑柄
32 十字螺丝刀 3×75mm 橡塑柄
33 焊锡丝 小卷
34 烙铁架 铸铁


关键词： 数控车床 实训设备 实训装置 教学仪器 教学设备 实验设备 实训台 考核装置 电工电子 实验装置 数控技术 实训考核 技能实训 数控系统 电气控制 实训鉴定 自控实训 数控软件 实验系统 数控实训 电气技术 数控铣床 高教设备 职教设备 PLC控制 PLC技术 PLC实验 变频调速 PLC实训 单片机
北京智控理工伟业科教设备有限公司专业生产:实训考核装置|教学设备|教学仪器|高教职教实验室设备|教学模型|教学实训平台|实训基地建设||机电数控实训设备
Copyright(C)2012 北京智控理工伟业科教设备有限公司 电话:010-82827827 82827835 | 传真:010-68948559
E-mail:Ligong99@163.com 京ICP备09023089号-3
