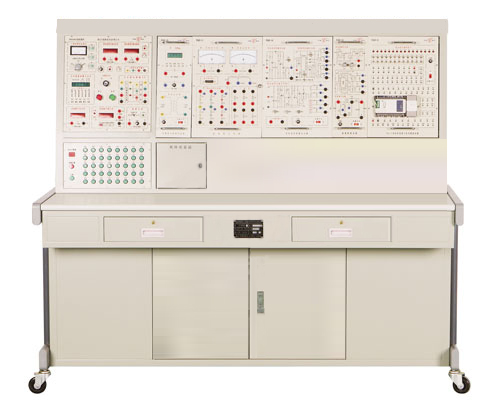

高级维修电工技能实训考核装置
一、概 述
高级维修电工技能实训考核装置是根据机械工业出版社出版的《高级维修电工技术》及中国劳动出版社出版的《维修电工技能训练》两本教材的有关技能培训要求，并参考了兄弟省市已有的鉴定高级维修电工资格的相关技能的考核内容而研制的。它不仅可作为各企业、职业技术院校、技校等单位的高级维修电工的培训操作台，也可作为有关部门对高级维修电工资格认定的考核鉴定设备。装置中还增加了故障的设置与排除功能。
二、特 点
电子技术线路板及电气控制线路面板都装在挂板上，电机与拖动实训可直接在台面上进行，操作方便，更换便捷。在一套装置上能进行电子技术、电力电子变流技术、电机与拖动、自动控制及可编程控制器等五个方面的技能培训
该装置只需三相四线的交流电源即可投入使用
培训内容既具有针对性又具有实用性，通过该培训装置操作培训后，能使学员的专业知识和操作技能(即理论和实践)紧密结合，从而有利于可提高学员的综合分析判断能力和调试维修的技术水平
三、技术性能
输入电源：三相四线～380V±10% 50HZ
工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜1.5kVA
外形尺寸：165cm×80cm×152cm
四、装置的基本配置
(一) PWD01电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
交流电源
三相～220V/1.5A电源（具有过流保护）；
三相～380V电源（具有输出短路保护）。
高压直流电源
励磁电源：220V/0.5A，具有输出短路保护。
指针式仪表
交流电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级；
数字式仪表
真有效值交流数字电压表一只：测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显，为交流调速系统提供电压指示；
真有效值交流数字电流表一只：测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，为交流调速系统提供电流指示；
直流数字电压表一只：测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级；
直流数字毫安表一只：测量范围0～2000mA，分20mA、200mA、2000mA三档，直键开关切换，三位半数显，精度0.5级，具有超量程告警、指示及切断总电源功能。
人身安全保护体系
三相隔离变压器一组：三相电源首先通过三相漏电保护器，然后经钥匙开关、接触器到隔离变压器，使主电路输出与电网隔离，对人身安全起到了一定的保护作用。
电压型漏电保护器1：对隔离变压器前的线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源。
电压型漏电保护器2：对隔离变压器后的线路及实训过程中的接线出现的漏电进行保护，发出声光告警信号并切断电源，确保人身安全。
电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
实训连接线及插座：强、弱电连接及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
故障设置箱：可设置40个故障点
排故操作面板：设有40个故障排除按钮和一个计数器（对按下排故按钮的次数进行记录）
定时器兼报警记录仪
平时作为时钟使用，具有设定实训时间、定时报警、提前提醒后切断电源等功能，还可以自动记录由于接线或操作错误所造成的告警次数。
控制屏其它设施
控制屏正面大凹槽内，设有两根不锈钢方管，可挂置实训部件，凹槽底部设有16芯、12芯、7芯、3芯等插座，挂件的电源由这些插座提供。控制屏两侧设有单相三极220V电源插座及三相四极380V电源插座。
PWD-11晶闸管主电路
提供6只5A/1000V的晶闸管，6只二极管，每只晶闸管均设有RC吸收和保险丝的保护装置，晶闸管通过触发信号进行触发（留有触发脉冲输入接口）。另外，还设有带镜面的精密指针式直流电压表（±300V，精度1.0级）、带镜面的精密指针式直流电流表（±2A，精度1.0级）各一只以及平波电抗器一组
PDC-12三相晶闸管触发电路
提供三相晶闸管触发电路、功放电路等，与PWD-11配套使用。
PDC-14电机调速控制电路I
提供以下模块：给定（带数显）、调节器I、转速变换（FBS）、调节器II、反号器（AR）、电流变换（FBC）、电压隔离器（TVD）。其中调节器I和调节器II的比例增益可用电位器进行调节。
PWD-14单相晶闸管触发电路
提供单结晶体管触发电路、锯齿波同步触发电路和西门子Tca785集成触发电路。
PWD-15直流斩波电路
主要由斩波器触发电路及斩波器主电路两大部分组成
PWD-17可调电阻器
提供两组900Ω×2/0.41A瓷盘电阻和一只转换开关
PWD-18单相调压与可调负载
提供一组900Ω×2/0.41A瓷盘电阻；一只0～250V/0.2kVA单相自耦调压器；一个整流滤波电路
PWD-19功率表及单相变压器
提供一只功率表和一只单相变压器
PWD-20 三相芯式变压器
提供一只三相芯式变压器和一个三相不控整流电路
PWD-41A PLC可编程控制器主机及模拟实训（主机为FX1N-40MR，含SC-09通讯编程电缆、通讯模块）
PWD-42 PLC可编程控制器模拟实训（一）
提供运料小车、混料罐、机械滑台、机械手及十字路口交通灯控制线路的实训模块。
PWD-43 PLC可编程控制器模拟实训（二）
提供三相异步电动机Y/Δ启动，三相异步电动机的正、反转，四层电梯实训模块。
PWD-51 变频器控制（三菱S520）
PWJ-24电子技术实训组件（一）
提供锯齿波发生器、RC正弦波振荡器、正弦波方波锯齿波发生器、电压频率转换器、集成功率放大器、步进电机与环行分配器等实训模块。
PWJ-25电子技术实训组件（二）
提供可逆计数译码器、十位逻辑电平、简易数字式频率计、单脉冲控制移位寄存器、数码管显示等实训模块。
PWJ-26电子技术实训组件（三）
提供多种运算放大器、有源滤波器、电压比较器、A/D转换、D/A转换、555时基电路、集成三端稳压电路等实训模块
PMT-60电子技术实训电源组件
提供电子技术实训用的电源（±5V、±12V、±15V直流电源）、单次脉冲源、函数信号发生器、数字频率计以及交流毫伏表等
DD03-3不锈钢电机导轨、光码盘测速系统（日本欧姆龙1024光电编码器及数显转速表）
包括日本欧姆龙1024光电编码器及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机之间连接的同心度不超过±5丝，电机运行噪音小，实训参数典型，能较好地满足实训的要求。
DJ13-1直流发电机
DJ15直流并励电动机
WDJ24三相鼠笼式异步电动机
DJ17三相线绕式异步电动机
DJ17-2线绕式异步电动机转子专用箱
HK54步进电机控制箱及步进电机实训部件
HK93直流无刷电机控制箱及直流无刷电机
JSZ-1交流伺服电机实训装置
ZSZ-1自整角机装置
（二）PWD02实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防水、防火、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，分别用于放置工具、存放部件及资料等。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
五、本装置能开设的实训项目
(一)电子技术
锯齿波发生器
RC正弦波振荡器
正弦波 方波 锯齿波发生器
电压频率转换器
集成功率放大器
步进电机环形分配器
可逆计数译码显示电路
数字定时器
数字式频率计
单脉冲控制移位寄存器
运算放大器（比例、加法、减法、积分）
电压比较器
有源滤波器
集成三端稳压块的应用
D/A 转换实训
A/D 转换实训
555组成的单稳态触发器
555组成的多谐振荡器
(二)电力电子变流技术
单结晶体管触发电路
锯齿波同步移相触发电路
西门子TCA785集成触发电路
单相半波可控整流电路
单相桥式半控整流电路
单相桥式全控整流电路
三相半波可控整流电路
三相桥式半控整流电路
三相桥式全控整流电路
单相交流调压电路
三相交流调压电路
直流斩波电路
(三)电机与拖动
单相变压器的设计，单相变压器的空载、短路
三相芯式变压器同名端的判别及Y/Y-12，△/Y-1联接组别
直流电动机的机械特性及回馈制动
交流电动机的机械特性及回馈制动
自整角机
步进电机
直流无刷电机
直流伺服电动机
交流伺服电动机
(四)自动控制
晶闸管直流调速系统各主要单元的调试
单闭环不可逆直流调速系统
电压、电流双闭环不可逆直流调速系统
转速、电流双闭环不可逆直流调速系统
带电流截止的转速单闭环不可逆直流调速系统
转速、电流双闭环三相异步电机调压调速系统
转速、电流双闭环三相异步电动机串级调速系统
变频器的基本操作和参数设置
变频器模拟量控制
基于PLC通信方式的变频器的开环调速系统
(五)可编程控制器
基本指令练习
用PLC进行运料小车的控制线路设计，并进行模拟调试
用PLC进行混料罐的控制线路设计，并进行模拟调试
用PLC进行机械滑台的控制线路设计，并进行模拟调试
用PLC进行机械手的控制线路设计，并进行模拟调试
用PLC进行十字路口交通灯的控制线路设计，并进行模拟调试
用PLC进行四层电梯的控制线路设计，并进行模拟调试
用PLC进行三相异步电动机Y/△启动控制线路设计，并进行调试
用PLC进行三相异步电动机正、反转控制线路设计，并进行调试
组态棒图网络教学：采用MCGS工控组态软件，打开软件编辑环境，任何实训都可以编辑出形象直观、动感强、教学效果好的组态棒图，并进行实训动态跟踪教学
PLC主机工控网络实训教学：提供RS485网络通信模式，教师端电脑（主站）跟16台PLC主机（从站）进行直接通信实训（即进行1：N通信）
(六)本装置可设置的部分故障内容
可控硅触发脉冲的丢失
整流桥熔断丝故障
触发电路同步信号的故障
触发电路的触发脉冲调节失效
速度调节器积分电容短路
速度调节器输出断路
转速变换输出断路
电流调节器积分电容短路
电流调节器输出断路
电压隔离器输出断路
电流互感器输出断路
本装置*多可设置40个独立的故障点，每个实训项目可通过多种故障的组合，可设置更多的故障。
