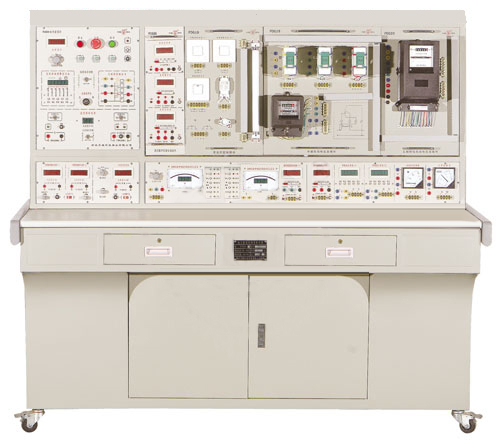

电工技能实训考核装置

一、概述
“电工技能实训考核装置”是根据机械工业职业技能鉴定指导中心编写的《初级电工技术》、《中级电工技术》、《电工基础（初级工适用）》、《电工基础（中级工适用）》等教材内容而研发的考核装置。其主要内容是对教材中的直流电路、电磁原理与磁性材料、正弦交流电路、晶体管电路、晶闸管电路、数字电路、电工测量仪表、交流电机等内容进行实训验证、实训操作和考核。

二、特点
    本装置将所需各种电源、仪表、负载、电子元件、电路模块、接触器等有机地结合在一起，配套齐全，用户无须购买任何其它配件就可完成所有的实训项目。该装置占地面积小，节约用房。配套电机经特殊设计，它可模拟中小型电机的特性。电气控制线路或电子线路元件都装在作为挂板的安装板上，操作方便、更换便捷，并可扩展其它功能或开发新的实训。
    装置中设有电压型漏电保护器和电流型漏电保护器，电源输出均有监视和短路的保护功能，确保操作者和设备安全。控制屏还设有定时器兼报警记录仪，为学生技能的考核提供了一个统一的标准。
三、技术性能
输入电压：三相四线～380V±10% 50HZ
工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
装置容量：＜1.5kVA
四、实训项目
    （一）电工定理验证与应用
       1.电阻串并联、混联电路
       2.电容充放电
       3.简单电路计算的验证
       4.电流源和电压源的等效变换
       5.基尔霍夫定律验证及其故障判断
       6.叠加原理验证及其故障判断
       7.戴维南定理验证
    （二）电路与磁路
       8.互感
       9.电流互感器
    （三）正弦交流电路
      10.日光接线与功率因数提高
       11.R、L、C元件阻抗特性的测定
       12.R、L、C串联谐振电路的研究
       13.感性负载与电容的并联电路及功率因数的提高
       14.三相交流电路电流电压的测量
       15.三相电路功率的测量
       16.负序检测与相序测量
    （四）电工仪表
       17.基本电工仪表的使用与测量误差的计算
       18.减小仪表测量误差的方法
       19.有功功率、无功功率的测量
       20.单相有功电度表直接接线
       21.单相有功电度表间接接线
       22.单相有功电度表的校验
       23.三相有功电度表的直接接线
       24.三相有功电度表的间接接线
       25.三相无功电度表的直接接线
       26.三相无功电度表的间接接线
    （五）变压器
       27.单相变压器
           同名端测试
           空载
           短路
       28.三相变压器
          同名端测试
          空载
          短路
          连接组别的辨别
    （六）电机
      29.三相异步电动机正反转的互锁控制
       30.自动往返的可逆控制电路
       31.两地控制线路
       32.交流电动机串电阻启动
       33.电动机Y-Δ降压启动
       34.能耗制动
       35.双向反接制动
       36.双速电机按钮控制
       37.双速电机自加速
       38.电机的点动控制
       39.绕线异步电动机启动控制
    （七）模拟电路
       40.二极管整流电路
       41.滤波电路
       42.直流稳压电路
       43.单管放大电路
       44.多级放大电路
       45.正弦波振荡电路
       46.功率放大电路
       47.场效应管及其放大电路
    （八）晶闸管及其应用
       48.可控整流电路
       49.单结晶体管触发电路
       50.晶闸管定时关灯电路
       51.JS20单结晶体管时间继电器
