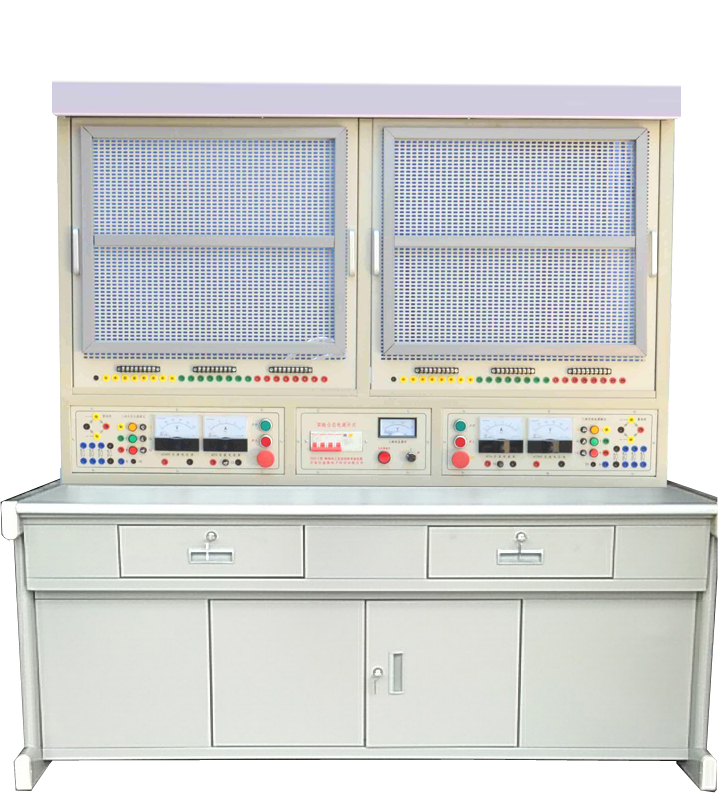

电力设备技能实训考核装置

一、设备主要参数
1.输入电源：三相五线～380V±10% 50Hz；
2.装置容量：＜3kVA；
3.外形尺寸≥1500×800×1400mm（长宽高）；
4.安全保护：要求具有接地、漏电压、漏电流保护，安全指标符合国家标准。

二、设备组成及功能
1.实训桌采用优质钢板做骨架，外表面喷涂彩色环氧聚塑，整机坚固耐用。提供不少于2抽屉，桌子的底部采用封闭式结构，提供一体化储物柜，可以放置实训挂件和实训器件，桌体采用带刹车3寸双轴承结构的万向轮，方便调整摆放位置。
2.控制屏，电源模块要求提供三相五线电源输入，经漏电保护器后，通过启、停按钮控制接触器通断，要求设有急停按钮；配有进线电压显示仪表；提供交流线电压380V和相电压220V。
3.实操网孔板
配1块器件实操板，安装有搬运把手，既可以挂装在实训台上，也可以平放在实训桌上；网孔板采用5mm长孔加工，电气元器件在任何角度、任何方位都能轻松装配、调整。尺寸≥500×500mm；
1）单相电度表1只、E27三色灯套件1套、E27白炽灯套件2套，单控开关2个、双控开关2个、声（光）控延时开关1只，电压、电流互感器各1只，配套电压表、电流表各1块，SPD（电涌保护器）2只；
2）日光灯1套，单相空开1只、三相空开1只，熔断器2个；
3）交流接触器3个，辅助触点3个，热继电器1个，通电延时继电器1个，按钮3个，指示灯2个，行程开关2只，安装螺丝及专用工装100套，接线端子1套，导轨4根
4.配套三相鼠笼异步电动机交流380V/△，1台。
5.电力模块套件
6.1仪表电源模块
1）三相电压表、电流表、频率表，用于显示发电机输出特性。
2）三相电压表、电流表、频率表，用于显示UPS输出特性。
6.2发电机组模块
1）钥匙开关、电磁开关、起动电机连锁机构，能够模拟内燃机起动、停机过程。
2）三相异步电动机（换成直流电动机）和三相同步交流发电机，由电动机带动发电机模拟发电过程。
6.3 UPS（不间断电源）模块
1）工作电压：三相五线制，380V，50Hz，直流输入电压96V。
2）输出电压：三相五线制，380V，50Hz；
3）具有交流输入、输出接线端子，直流输入接线端子；
4）提供按钮实现模块开机、关机过程；
6.4整流（开关电源）模块
1）工作电压：单相220V，50Hz；
2）输出电压：48V；
3）交流输入接线端子，直流输出接线端子；
4）按钮实现模块开机、关机过程；
5）直流电压表、电流表用于显示模块输出特性。
6.5充电机模块
1）工作电压：单相220V，50Hz；
2）输出电压：直流0-24V连续可调；
3）具有交流输入接线端子，直流输出接线端子；
4）提供空气开关实现模块开机、关机过程；
5）提供直流电压表、电流表，用于显示模块输出电压电流。
6）提供配套电缆。
6.6交流配电柜附件
1）提供市电，油机电路切换所必备的器件。
2）配有与交流配电柜门板配合的市电合闸、分闸，油机电合闸、分闸控制按钮，同时提供2块三相电能质量表，可指示当前市电、油机电供电状态。
三、实训项目
（一）网孔板实训项目：
1.一个开关控制一盏灯
2.两个双联开关控制一盏灯
3.三个开关控制一盏灯
4.多回路插座连线
5.单项电度表直接接线电路
6.模拟220V配电箱（空开、漏保）安装
7.多回路照明线路的接线、测量与维修
8.漏电和短路的安全实验电路的测试与检修（加耦合变压器220V，对人体无危险）
9.配电线路的连接与测试（380V、220V）
10.模拟内线施工
（二）维修电工实训项目
1.三相异步电动机直接启动控制；
2.三相异步电动机接触器点动控制线路；
3.三相异步电动机接触器自锁控制线路；
4.Y-△启动自动控制线路；
5.接触器联锁的正反转控制线路；
6.按钮联锁的三相异步电动机接触器正反转控制线路；
7.双重联锁的三相异步电动机正反转控制线路；
8.三相异步电动机的多地控制；
9.工作台自动往返控制线路；
（三）电力模块实训项目
1.内燃发电机组的模拟起动与供电
2.UPS（不间断）电源的线路连接与启动供电
3.整流（开关）电源的线路连接与模拟供电
4.蓄电池充电机的模拟操作
5.市电、油机电双路自动转换电路的搭建与供电（配电箱实现）
6.交直流不间断电源供电系统的组建（配电箱配和挂件板实现）
7.市电、发电机、UPS电源、开关电源设备的电源监控与集中管理，台站温湿度监控。
