液压与气压PLC控制综合实训装置（双面）
LG-YQS02型 液压与气压PLC控制综合实训装置是根据《液压气动传动》、《气动控制技术》等通用教材设计而成，集可编程控制器和各种气动元件模块，液压元件模块为一体，除可进行常规的气动、液压基本控制回路实验外，还可进行液压，气动组合应用实验及液压、气动技术课程设计。液压与气压PLC控制综合实验台采用PLC控制方式和继电器控制两种方式，使学生在掌握传统的继电器控制之外，学习PLC编程控制，并具备PLC控制与计算机通讯以及在线调试等实验功能，其完美结合了气液技术和电气PLC控制技术，适用电工、机电一体化等专业实训考核。

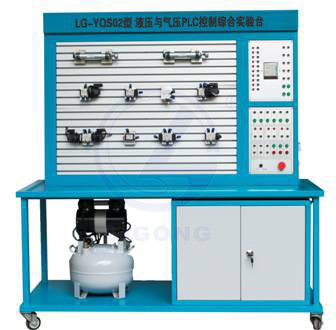

气动面

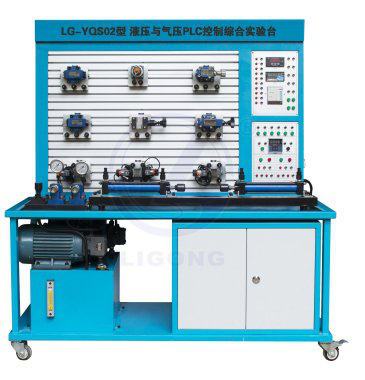

液压面
一、性能与特点
1、液压与气压PLC控制综合实训装置采用立式双面台设计，电气控制为旁置式安排。A面为气动综合实验，B面为液压综合实验，采用工业型液压元件。
实验操作台：采用T型铝合金型材敞开式结构制作，主体框架采用钢材，分上下层结构，液压管路连接采用快速接头，每个液压元件都装有油路过渡板，元部件安装采用卡式模块，经久耐用、美观大方。
2、A面气动综合实验操作面：
（1）实验台的电气控制配置包含以下模块：
电源模块：带三相漏电保护、输出电压380V/220V、直流电源24V。
PLC模块：输入输出点均连接到安全插口上。配备PLC编程软件、PLC学习软件、编程电缆和相关操作手册。
继电器单元：各种继电器接头均接到面板上，进行实训时方便插拔连接。
按钮开关单元：各种按钮开关接头均接到面板上，进行实训时方便插拔连接。
电磁阀电控接口单元：各种电磁阀接头均接到面板上，实训时方便插拔连接口。
气动元件模块：元件安装在快捷底板上，方便实训模块在实训屏上进行固定、拆卸。
（2）实验台具有计算机通讯接口，可与PLC编程器相连控制；
（3）气源采用静音空气压缩机提供，具有噪声低（<65db）的特点，气体无油无味，清洁干燥。
（4）控制系统介绍：
控制系统分PLC控制、继电器控制、阀控制所组成。
1)、PLC控制
a、编程控制 b、延时顺序控制。
2)、继电器控制
a、接近开关（顺序、位置）控制，双电控三个接口配置。
b、手动（顺序、位置）控制，双电控三个接口配置；六个单电控接口配置。
3)、阀控制
a、减压阀的压力控制 b、单向节流阀的流量控制
3、B面液压综合实验操作面：
（1）实验台的电气控制配置包含以下模块：
电源模块：带三相漏电保护、输出电压380V/220V、直流电源24V。
PLC模块：输入输出点均连接到安全插口上。配备PLC编程软件、PLC学习软件、编程电缆和相关操作手册。
继电器单元：各种继电器接头均接到面板上，进行实训时方便插拔连接。
按钮开关单元：各种按钮开关接头均接到面板上，进行实训时方便插拔连接。
电磁阀电控接口单元：各种电磁阀接头均接到面板上，实训时方便插拔连接口。
液压元件模块：元件安装在快捷底板上，方便实训模块在实训屏上进行固定、拆卸。
（2）实验台具有计算机通讯接口，可与PLC编程器相连控制；
（3）实验用液压元件采用德国力士乐技术的北京华德公司制造。
（4）演示部件采用耐压胶管，压力可达到15Mpa。
★4、电气控制技术仿真软件（需提供软件著作权证书）
以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
（1）软件模拟线路故障根据故障现象使用各种虚拟仪表进行排故
（2）学员根据电路图自己布局电气设备并连接线路，自动检测线路错误。
（3）电机及电气三维元件装配
（4）元器件检测
（5）电气电路仿真
（6）自动门仿真
（7）升降机仿真
（8）电气实训排故实训
（9）仪器仪表的使用万用表、双踪示波器、信号发生器、频谱仪、钳形表
（10）机械手仿真
★5、无线智能实验室管理考核系统软件（投标时提供软件著作权证书并现场演示）
（1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
（2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
（3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
（4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
（5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
（6）用户可以实现单机操作考核和联网考核。
★6、在线远程教育学习软件
在线教育系统首页须有投标企业LOGO，提供免费远程PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训，自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验,三大管理系统,网校CRM系统
二、实验内容
（一）A面气动实验台
1、常用气动元件功能演示实验
2、气动仿真控制软件实验：提供10种典型气动回路的演示与控制，能在计算机里控制实验回路的动作，并能清晰看到用不同颜色演示气动回路的原理，使学生更直观地学习和了解实验内容。
2.1差动回路 （带控制仿真软件）
2.2单作用气缸单向调速回路 （带控制仿真软件）
2.3单作用气缸换向回路 （带控制仿真软件）
2.4调压回路 （带控制仿真软件）
2.5高低压控制回路 （带控制仿真软件）
2.6缓冲回路 （带控制仿真软件）
2.7两点同时控制回路 （带控制仿真软件）
2.8双缸顺序动作回路 （带控制仿真软件）
2.9双作用气缸换向回路 （带控制仿真软件）
2.10双作用气缸双向调速回路 （带控制仿真软件）
3、常用气动组合回路实验
1）单作用气缸的直接控制；
2）双作用气缸的速度控制；
3）双作用气缸的与逻辑功能的直接控制；
4）双作用气缸或逻辑功能的控制；
5）双作用气缸与或逻辑功能的间接控制；
6）双作用气缸与逻辑功能及延时控制；
7）双手操作（串联）回路控制；
8）“两地”操作(并联)回路控制；
9）具有互锁的单独操作回路控制；
10）延时返回的单往复回路控制；
11）采用双电控电磁阀的连续往复回路控制；
12）多气缸、主控阀为单电控电磁阀电一气控制回路的延时顺序控制；
13）双缸多往复电一气联合控制回路控制；
.......等近50种实验回路。
（二）B面液压实验台
1、液压传动系统组成示范演示实验。
2、液压传动各元、部件结构及工作原理观摩、拆装实验。
★3、液压气动工业仿真教学软件（投标时提供软件著作权证书并现场演示软件）
（1）每套必须有安装授权（序列号）含加密狗必须为正版软件
（2）采用气动液压设计/模拟软件或类似模拟软件，用户可以在计算机上进行气动及电气气动、液压及电气液压知识的学习以及回路的设计、测试和模拟。软件应具有强大的仿真功能可以实时显示与软件连接的实际控制回路的动作。此外，教师还能够使用软件中的大量多媒体资料备课，也可以作为虚拟模块化控制系统，结合到混成学习概念中使用。
（3）包含液压气动回路3D演示功能，液压.气动原件3D爆炸图功能，液压气动系统油路图功能，液压气动软件可以与实验台实现同步控制功能。实现液压40个系统回路与 气动40个系统回路。
① 节流阀换接回路 （带仿真软件）
② 节流阀控制的同步回路 （带仿真软件）
③ 进油节流调速回路 （带仿真软件）
④ 两级调压回路 （带仿真软件）
⑤ 旁路节流调速回路 （带仿真软件）
⑥ 三位四通换向回路 （带仿真软件）
⑥ 顺序阀控制的顺序回路 （带仿真软件）
⑦ 压力继电器控制顺序回路 （带仿真软件）
⑧ 蓄能器保压回路 （带仿真软件）
⑨ 接近开关控制顺序回路 （带仿真软件）
⑩ 差动回路 （带仿真软件）
（4）回路的设计功能：
① 可以绘制符合工业标准的回路图
② 所有元器件通过清晰的树形图显示，可拖拽使用
③ 软件具有丰富的元件库，可进行定制化扩展
④ 可配置阀的参数测定及系统分析，
⑤ 可完成打印输出，各种专业排版。
（5）测试和模拟功能：
① 计算压力和流量，电流和电压
② 计算阀体中压降时的特性数据
③ 实现开关时间
④ 考虑惯性、静摩擦、滑动摩擦、泄漏和终端位置缓冲等情况下，计算活塞速度和加速度
⑤ 闭环控制技术
⑥ 缸配置器和方向控制阀配置器
（6）多媒体备课功能：
① Windows功能：拖拽，复制和粘贴，上下文连接菜单
② 可将软件中的文本和图形复制到Powerpoint
③ 打印预览，满足各种格式比例并打印
④ 幻灯片浏览：基本回路、动画组合演示、课程单元。支持多种Windows兼容文件格式
⑤ 气动和液压基础知识教学影片光盘
⑥ 具有所有元器件的详细描述，具有彩色图解
（7）虚拟模块化控制功能：
① 该软件可以通过OPC功能与EasyPort装置连接，完成虚拟模块化控制系统。
② 建立16位输入输出的逻辑控制模块，完成外部硬件输入输出控制内部虚拟模块，达到很好的实时演示教学功能。
8、软件与硬件的通讯接口：通过模拟软件通讯接口能够实现模拟软件与实际培训设备之间的连接，实现软件与硬件之间的结合，通过软件实现对实际回路的控制，使系统具有更强的仿真性能。即通讯接口可以与模拟仿真软件通讯，又可以与西门子PLC或三菱PLC通讯。
4、可组合三项九大类50种液压传动基本回路实验
（1）压力控制回路
①限压回路
a溢流阀压力调定回路； b溢流阀单级远程调压回路；
②变压回路
a一级减压回路
③卸荷回路
a三位四通换向阀的卸荷回路 b采用二位二通阀卸荷回路
④稳压回路
a液控单向阀保压回路
⑤卸压回路
a节流阀卸压回路 b顺序阀的泄压回路
（2）速度控制回路
⑥ 调速回路
a进油节流调速回路 b回油节流调速回路
c旁路节流调速回路 d调速阀控制调速回路
e差动连接增速回路 f用电磁阀和调速阀的减压回路
g调速阀节流阀并联的二次进给回路
h调速阀节流阀串联的二次进给回路
⑦ 同步回路
a节流阀控制同步回路
（3）方向控制回路
⑧ 换向回路
a换向阀控制的换向回路 b顺序阀控制顺序回路
c 二位四通阀，接近开关控制的顺序回路 d压力继电器控制的顺序回路
e接近开关控制的顺序回路
⑨ 锁紧回路
a用换向阀锁紧回路 b液控单向阀锁紧回路
c单向阀锁紧回路
5、常用液压元件的性能测试实验
1）液压泵的特性测试；
2）溢流阀的静态特性测试；
3）节流阀速度负载特性测试；
4）调速阀速度负载特性测试；
5）减压阀的静态特性测试；
6）液压缸的特性测试；
7) 薄壁小孔流量压差性能测试；
8）细长小孔流量压差性能测试；
9）同心环形缝隙压差性能测试
四、技术参数
1、A面气动实验主要技术参数：
压缩机排气量：58L/min 噪声：<65db(静音)
电机功率：750W 电压：220V
额定压力：0.75Mpa 容积：≤38L
2、B面液压实验主要技术参数：
电动机型号：5HP 额定功率：3.5KW 额定转速：1420r/min
电动机型号：3HP 额定功率：2.2KW 额定转速：1420r/min
变量叶片泵：VP1-12 额定排量：12ml/rev *高工作压力：7Mpa
定量叶片泵：YB1-10 额定排量：10ml/rev *高工作压力：6.3Mpa
三、液压与气压综合实验台配置表
A面气动基本配置表
B面液压基本配置
气动面
液压面
1、液压与气压PLC控制综合实训装置采用立式双面台设计，电气控制为旁置式安排。A面为气动综合实验，B面为液压综合实验，采用工业型液压元件。
实验操作台：采用T型铝合金型材敞开式结构制作，主体框架采用钢材，分上下层结构，液压管路连接采用快速接头，每个液压元件都装有油路过渡板，元部件安装采用卡式模块，经久耐用、美观大方。
2、A面气动综合实验操作面：
（1）实验台的电气控制配置包含以下模块：
电源模块：带三相漏电保护、输出电压380V/220V、直流电源24V。
PLC模块：输入输出点均连接到安全插口上。配备PLC编程软件、PLC学习软件、编程电缆和相关操作手册。
继电器单元：各种继电器接头均接到面板上，进行实训时方便插拔连接。
按钮开关单元：各种按钮开关接头均接到面板上，进行实训时方便插拔连接。
电磁阀电控接口单元：各种电磁阀接头均接到面板上，实训时方便插拔连接口。
气动元件模块：元件安装在快捷底板上，方便实训模块在实训屏上进行固定、拆卸。
（2）实验台具有计算机通讯接口，可与PLC编程器相连控制；
（3）气源采用静音空气压缩机提供，具有噪声低（<65db）的特点，气体无油无味，清洁干燥。
（4）控制系统介绍：
控制系统分PLC控制、继电器控制、阀控制所组成。
1)、PLC控制
a、编程控制 b、延时顺序控制。
2)、继电器控制
a、接近开关（顺序、位置）控制，双电控三个接口配置。
b、手动（顺序、位置）控制，双电控三个接口配置；六个单电控接口配置。
3)、阀控制
a、减压阀的压力控制 b、单向节流阀的流量控制
3、B面液压综合实验操作面：
（1）实验台的电气控制配置包含以下模块：
电源模块：带三相漏电保护、输出电压380V/220V、直流电源24V。
PLC模块：输入输出点均连接到安全插口上。配备PLC编程软件、PLC学习软件、编程电缆和相关操作手册。
继电器单元：各种继电器接头均接到面板上，进行实训时方便插拔连接。
按钮开关单元：各种按钮开关接头均接到面板上，进行实训时方便插拔连接。
电磁阀电控接口单元：各种电磁阀接头均接到面板上，实训时方便插拔连接口。
液压元件模块：元件安装在快捷底板上，方便实训模块在实训屏上进行固定、拆卸。
（2）实验台具有计算机通讯接口，可与PLC编程器相连控制；
（3）实验用液压元件采用德国力士乐技术的北京华德公司制造。
（4）演示部件采用耐压胶管，压力可达到15Mpa。
★4、电气控制技术仿真软件（需提供软件著作权证书）
以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
（1）软件模拟线路故障根据故障现象使用各种虚拟仪表进行排故
（2）学员根据电路图自己布局电气设备并连接线路，自动检测线路错误。
（3）电机及电气三维元件装配
（4）元器件检测
（5）电气电路仿真
（6）自动门仿真
（7）升降机仿真
（8）电气实训排故实训
（9）仪器仪表的使用万用表、双踪示波器、信号发生器、频谱仪、钳形表
（10）机械手仿真
★5、无线智能实验室管理考核系统软件（投标时提供软件著作权证书并现场演示）
（1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
（2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
（3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
（4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
（5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
（6）用户可以实现单机操作考核和联网考核。
★6、在线远程教育学习软件
在线教育系统首页须有投标企业LOGO，提供免费远程PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训，自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验,三大管理系统,网校CRM系统
二、实验内容
（一）A面气动实验台
1、常用气动元件功能演示实验
2、气动仿真控制软件实验：提供10种典型气动回路的演示与控制，能在计算机里控制实验回路的动作，并能清晰看到用不同颜色演示气动回路的原理，使学生更直观地学习和了解实验内容。
2.1差动回路 （带控制仿真软件）
2.2单作用气缸单向调速回路 （带控制仿真软件）
2.3单作用气缸换向回路 （带控制仿真软件）
2.4调压回路 （带控制仿真软件）
2.5高低压控制回路 （带控制仿真软件）
2.6缓冲回路 （带控制仿真软件）
2.7两点同时控制回路 （带控制仿真软件）
2.8双缸顺序动作回路 （带控制仿真软件）
2.9双作用气缸换向回路 （带控制仿真软件）
2.10双作用气缸双向调速回路 （带控制仿真软件）
3、常用气动组合回路实验
1）单作用气缸的直接控制；
2）双作用气缸的速度控制；
3）双作用气缸的与逻辑功能的直接控制；
4）双作用气缸或逻辑功能的控制；
5）双作用气缸与或逻辑功能的间接控制；
6）双作用气缸与逻辑功能及延时控制；
7）双手操作（串联）回路控制；
8）“两地”操作(并联)回路控制；
9）具有互锁的单独操作回路控制；
10）延时返回的单往复回路控制；
11）采用双电控电磁阀的连续往复回路控制；
12）多气缸、主控阀为单电控电磁阀电一气控制回路的延时顺序控制；
13）双缸多往复电一气联合控制回路控制；
.......等近50种实验回路。
（二）B面液压实验台
1、液压传动系统组成示范演示实验。
2、液压传动各元、部件结构及工作原理观摩、拆装实验。
★3、液压气动工业仿真教学软件（投标时提供软件著作权证书并现场演示软件）
（1）每套必须有安装授权（序列号）含加密狗必须为正版软件
（2）采用气动液压设计/模拟软件或类似模拟软件，用户可以在计算机上进行气动及电气气动、液压及电气液压知识的学习以及回路的设计、测试和模拟。软件应具有强大的仿真功能可以实时显示与软件连接的实际控制回路的动作。此外，教师还能够使用软件中的大量多媒体资料备课，也可以作为虚拟模块化控制系统，结合到混成学习概念中使用。
（3）包含液压气动回路3D演示功能，液压.气动原件3D爆炸图功能，液压气动系统油路图功能，液压气动软件可以与实验台实现同步控制功能。实现液压40个系统回路与 气动40个系统回路。
① 节流阀换接回路 （带仿真软件）
② 节流阀控制的同步回路 （带仿真软件）
③ 进油节流调速回路 （带仿真软件）
④ 两级调压回路 （带仿真软件）
⑤ 旁路节流调速回路 （带仿真软件）
⑥ 三位四通换向回路 （带仿真软件）
⑥ 顺序阀控制的顺序回路 （带仿真软件）
⑦ 压力继电器控制顺序回路 （带仿真软件）
⑧ 蓄能器保压回路 （带仿真软件）
⑨ 接近开关控制顺序回路 （带仿真软件）
⑩ 差动回路 （带仿真软件）
（4）回路的设计功能：
① 可以绘制符合工业标准的回路图
② 所有元器件通过清晰的树形图显示，可拖拽使用
③ 软件具有丰富的元件库，可进行定制化扩展
④ 可配置阀的参数测定及系统分析，
⑤ 可完成打印输出，各种专业排版。
（5）测试和模拟功能：
① 计算压力和流量，电流和电压
② 计算阀体中压降时的特性数据
③ 实现开关时间
④ 考虑惯性、静摩擦、滑动摩擦、泄漏和终端位置缓冲等情况下，计算活塞速度和加速度
⑤ 闭环控制技术
⑥ 缸配置器和方向控制阀配置器
（6）多媒体备课功能：
① Windows功能：拖拽，复制和粘贴，上下文连接菜单
② 可将软件中的文本和图形复制到Powerpoint
③ 打印预览，满足各种格式比例并打印
④ 幻灯片浏览：基本回路、动画组合演示、课程单元。支持多种Windows兼容文件格式
⑤ 气动和液压基础知识教学影片光盘
⑥ 具有所有元器件的详细描述，具有彩色图解
（7）虚拟模块化控制功能：
① 该软件可以通过OPC功能与EasyPort装置连接，完成虚拟模块化控制系统。
② 建立16位输入输出的逻辑控制模块，完成外部硬件输入输出控制内部虚拟模块，达到很好的实时演示教学功能。
8、软件与硬件的通讯接口：通过模拟软件通讯接口能够实现模拟软件与实际培训设备之间的连接，实现软件与硬件之间的结合，通过软件实现对实际回路的控制，使系统具有更强的仿真性能。即通讯接口可以与模拟仿真软件通讯，又可以与西门子PLC或三菱PLC通讯。
4、可组合三项九大类50种液压传动基本回路实验
（1）压力控制回路
①限压回路
a溢流阀压力调定回路； b溢流阀单级远程调压回路；
②变压回路
a一级减压回路
③卸荷回路
a三位四通换向阀的卸荷回路 b采用二位二通阀卸荷回路
④稳压回路
a液控单向阀保压回路
⑤卸压回路
a节流阀卸压回路 b顺序阀的泄压回路
（2）速度控制回路
⑥ 调速回路
a进油节流调速回路 b回油节流调速回路
c旁路节流调速回路 d调速阀控制调速回路
e差动连接增速回路 f用电磁阀和调速阀的减压回路
g调速阀节流阀并联的二次进给回路
h调速阀节流阀串联的二次进给回路
⑦ 同步回路
a节流阀控制同步回路
（3）方向控制回路
⑧ 换向回路
a换向阀控制的换向回路 b顺序阀控制顺序回路
c 二位四通阀，接近开关控制的顺序回路 d压力继电器控制的顺序回路
e接近开关控制的顺序回路
⑨ 锁紧回路
a用换向阀锁紧回路 b液控单向阀锁紧回路
c单向阀锁紧回路
5、常用液压元件的性能测试实验
1）液压泵的特性测试；
2）溢流阀的静态特性测试；
3）节流阀速度负载特性测试；
4）调速阀速度负载特性测试；
5）减压阀的静态特性测试；
6）液压缸的特性测试；
7) 薄壁小孔流量压差性能测试；
8）细长小孔流量压差性能测试；
9）同心环形缝隙压差性能测试
四、技术参数
1、A面气动实验主要技术参数：
压缩机排气量：58L/min 噪声：<65db(静音)
电机功率：750W 电压：220V
额定压力：0.75Mpa 容积：≤38L
2、B面液压实验主要技术参数：
电动机型号：5HP 额定功率：3.5KW 额定转速：1420r/min
电动机型号：3HP 额定功率：2.2KW 额定转速：1420r/min
变量叶片泵：VP1-12 额定排量：12ml/rev *高工作压力：7Mpa
定量叶片泵：YB1-10 额定排量：10ml/rev *高工作压力：6.3Mpa
三、液压与气压综合实验台配置表
A面气动基本配置表
| 序号 | 名称 | 规格型号 | 数量 | 厂 家 | 备 注 |
| 气动执行元件 | |||||
| 1 | 气体三联件 | AC-2000 | 1 | 亚德客 | |
| 2 | 双作用单出杆气缸 | MAL25×100-LB | 2 | 亚德客 | |
| 3 | 单作用单出杆气缸 | MSAL25×100-LB | 1 | 亚德客 | |
| 4 | 双作用双出杆气缸 | MAL25×100-D-LB | 1 | 亚德客 | |
| 电气控制元件 | |||||
| 5 | 双电控三位五通换向阀 | 4V230-08-DC24V | 2 | 亚德客 | |
| 6 | 双电控二位五通换向阀 | 4V220-08-DC24V | 3 | 亚德客 | |
| 7 | 单电控二位五通换向阀 | 4V210-08-DC24V | 2 | 亚德客 | |
| 8 | 单电控二位三通换向阀 | 3V210-08-DC24V | 2 | 亚德客 | 常闭 |
| 9 | 单电控二位二通换向阀 | 2V025-08 | 1 | 亚德客 | |
| 气动控制元件 | |||||
| 10 | 双气控二位五通换向阀 | 4A220-08 | 1 | 亚德客 | |
| 11 | 单气控二位五通换向阀 | 4A210-08 | 1 | 亚德客 | |
| 12 | 单气控二位三通换向阀 | 3A210-08 | 1 | 亚德客 | |
| 13 | 调压阀 | AR2000 | 1 | 亚德客 | |
| 14 | 梭阀 | ST-01 | 2 | 山耐斯 | |
| 15 | 快速排气阀 | QE-02 | 2 | 亚德客 | |
| 16 | 单向节流阀 | ASC-08 | 6 | 亚德客 | |
| 17 | 手动控制二位三通换向阀 | 4H210-08 | 2 | 亚德客 | |
| 18 | 行程控制二位二通换向阀 | S3L-08 | 2 | 亚德客 | |
| 辅助元件 | |||||
| 19 | 快换接头 | PL06-02 | 68 | 卓良气动 | 根据阀的实际数量配置 |
| 20 | 快换接头 | PL06-01 | 12 | 卓良气动 | 根据阀的实际数量配置 |
| 21 | 消音器 | 3/8-03 | 2 | 卓良气动 | 根据阀的实际数量配置 |
| 22 | 消音器 | 1/8-01 | 19 | 卓良气动 | 根据阀的实际数量配置 |
| 23 | 三通接头 | PE-6 | 5 | 卓良气动 | |
| 24 | 四通接头 | PZA-6 | 1 | 卓良气动 | |
| 25 | 直通 | PG08-06 | 1 | 卓良气动 | |
| 26 | 塑料管 | PU 6*4mm | 15米 | 卓良气动 | |
| 电器控制元件 | |||||
| 27 | PLC | FX1S-20MR | 1 | 三菱 | |
| 28 | PLC通讯线 | 1 | 三菱 | ||
| 29 | 接近开关 | LJ12A3-4-Z/BX | 6 | 沪工电气 | |
| 30 | 静音空气压缩机 | HX750A | 1 | 浙江华星 | |
| 31 | 电气操作模板 | 1 | 理工伟业 | ||
| 32 | 中间继电器 | GZR-Z/24DC | 7 | 欧姆龙 | |
| 33 | 中间继电器 | G5V-Z/24DC | 6 | 欧姆龙 | |
| 34 | 开关电源 | HS-150-24V | 1 | 明纬电气 | |
| 35 | 指示灯 | NXD-211 DC24V | 14 | 双科电气 | Φ10红 LED |
| 36 | 单相漏电保护开关 | DZ47LE | 1 | 民扬电气 | C10 1P+1 |
| 37 | 单极断路器 | DZ47-63 | 1 | 民扬电器 | C3 1P |
| 38 | 单极断路器 | DZ47-63 | 1 | 民扬电器 | C6 1P |
| 39 | 两档旋钮 | LAY50-16Y-11X | 1 | 双科电气 | |
| 40 | 自锁带灯按钮 | LAY50-16Y-11TD/24V | 6 | 双科电气 | 绿色 |
| 41 | 紧停按钮 | LAY50-22D-11Z | 1 | 双科电气 | |
| 42 | 自锁按钮 | LAY50-16Y-11T | 3 | 双科电气 | 红色 |
| 43 | 普通按钮 | LAY50-16Y-11 | 7 | 双科电气 | 绿色 |
| 软件与文档资料 | |||||
| 44 | PLC编程软件 | 1 | 三菱 | ||
| 45 | 气动工业仿真软件 | 1 | 理工伟业 | ||
| 46 | 实验指导书 | 1 | 理工伟业 | ||
| 47 | 气动部分装箱单 | 1 | 理工伟业 | ||
| 易 损 件 | |||||
| 48 | 信号灯 | φ10 | 2 | 上海双科 | DC24V LED |
| 49 | 自锁带灯按钮 | LAY50-16Y-11TD/24V | 2 | 上海双科 | DC24V |
| 50 | 快换接头 | PL06-02 | 2 | 卓良气动 | |
| 51 | 快换接头 | PL06-01 | 2 | 卓良气动 | |
| 52 | 消音器 | 1/8-01 | 4 | 卓良气动 | |
| 序号 | 名称 | 规格型号 | 数量 | 厂 家 | 备 注 |
| 液压站 | |||||
| 1 | 电机 | 3HP | 1 | SHEN YU | |
| 5HP | 1 | 泰州金龙 | |||
| 2 | 定量叶片泵 | YB1-10 | 1 | 浙江 | |
| 3 | 变量叶片泵 | VP-12 | 1 | 浙江 | |
| 4 | 节流阀 | DVP16-1-10B | 1 | 北京华德 | |
| 5 | 先导式溢流阀 | DB10-1-50/100Y | 2 | 北京华德 | |
| 6 | 油箱 | 40L | 1 | 理工伟业 | |
| 7 | 油路板 | 1 | 理工伟业 | ||
| 8 | 油位指示计 | YWZ-150 | 1 | 浙江东瓯 | |
| 9 | 吸油滤油器 | WU-40 | 2 | 浙江金洋 | |
| 10 | 空气滤清器 | EF-25 | 1 | 浙江金洋 | |
| 11 | 液压油 | 32# | 1 | 中石化 | |
| 液压控制元件 | |||||
| 12 | 液压缸 | MOB40×200 | 2 | YUEYU | |
| 13 | 三位四通电磁换向阀 | 4WE6E61B | 1 | 北京华德 | |
| 14 | 三位四通电磁换向阀 | 4WE6T61B | 1 | 北京华德 | |
| 15 | 二位四通电磁换向阀 | 4WE6C61B | 2 | 北京华德 | |
| 16 | 二位三通电磁换向阀 | 3WE6A61B | 1 | 北京华德 | |
| 17 | 三位四通手动换向阀 | 4WMM6E-50B/F | 1 | 北京华德 | |
| 18 | 先导式溢流阀 | DB10-1-50B/100Y | 1 | 北京华德 | |
| 19 | 直动式溢流阀 | DBDH6P10B/100 | 1 | 北京华德 | |
| 20 | 先导式顺序阀 | DZ10-1-30B/210Y | 2 | 北京华德 | |
| 21 | 先导式减压阀 | DR10-1-50B/200Y | 2 | 北京华德 | |
| 22 | 节流阀 | DVP16-1-10B | 2 | 北京华德 | |
| 23 | 调速阀 | 2FRM5-31B/15Q | 1 | 北京华德 | |
| 24 | 液控单向阀 | SV10PB1-40B | 2 | 北京华德 | |
| 25 | 单向阀 | S10A-32B | 2 | 北京华德 | |
| 26 | 压力继电器 | HED40P15B | 1 | 北京华德 | |
| 液阻特性测试专用元件 | |||||
| 27 | 薄壁小孔 | PB-B | 1 | 理工伟业 | |
| 28 | 细长小孔 | XC-B | 1 | 理工伟业 | |
| 29 | 环形缝隙 | HX-B | 1 | 理工伟业 | |
| 30 | 椭圆齿轮流量计 | LC-A | 1 | 理工伟业 | |
| 电器控制元件 | |||||
| 31 | PLC | FX1S-20MR | 1 | 三菱 | |
| 32 | PLC通讯电缆 | 1 | 三菱 | ||
| 33 | 温控仪 | XMTD-2001 | 1 | 上海德兆 | |
| 34 | 中间继电器 | G5V-Z/24VDC | 4 | 欧姆龙 | |
| 35 | 中间继电器 | GZR-Z/24VDC | 5 | 欧姆龙 | |
| 36 | 航空插座 | RS765-2P | 21 | 锦连电气 | 二芯 |
| 37 | 航空插座 | RS765-4P | 13 | 锦连电气 | 四芯 |
| 38 | 热电藕 | WRET-1500 | 1 | 上海电器仪表厂 | |
| 39 | 加热器 | 2KW | 1 | 湖南长沙 | 低温时调节温度用 |
| 40 | 接近开关 | LJ12A3-4-Z/BX | 4 | 沪工电气 | |
| 41 | 开关电源 | HS-150-24V | 1 | 明纬电气 | |
| 42 | 接触器 | CJX2-0910 | 3 | 民扬电气 | 10A 220V |
| 43 | 三相漏电保护开关 | DZ47LE | 1 | 民扬电气 | C32 3P+1 |
| 44 | 断路器 | DZ47-63 | 1 | 民扬电气 | C16 3P |
| 45 | 断路器 | DZ47-63 | 1 | 民扬电气 | C10 3P |
| 46 | 单极断路器 | DZ47-63 | 1 | 民扬电气 | C10 1P |
| 47 | 单极断路器 | DZ47-63 | 1 | 民扬电气 | C6 1P |
| 48 | 单极断路器 | DZ47-63 | 1 | 民扬电气 | C3 1P |
| 49 | 两档旋钮 | LAY50-16Y-11X | 2 | 上海双科 | |
| 50 | 自锁带灯按钮 | LAY50-16Y-11TD/24V | 7 | 上海双科 | 绿色 |
| 51 | 紧停按钮 | LAY50-22D-11Z | 1 | 上海双科 | |
| 52 | 自锁带灯按钮 | LAY50-22D-11TD/220V | 3 | 上海双科 | 绿色 |
| 53 | 自锁按钮 | LAY50-16Y-11T | 2 | 上海双科 | 红色 |
| 54 | 普通按钮 | LAY50-16Y-11 | 6 | 上海双科 | 绿色 |
| 55 | 指示灯 | NXD-211/24V | 14 | 上海双科 | DC24V LED |
| 56 | 电器控制模块 | 1 | 理工伟业 | ||
| 57 | 二极管 | IN4007 | 7 | MIC | |
| 软件与文档资料 | |||||
| 58 | PLC编程软件 | 1 | 三菱 | ||
| 59 | 液压工业仿真软件 | 1 | 理工伟业 | ||
| 60 | 实验指导书 | 1 | 理工伟业 | ||
| 61 | 液压部分装箱单 | 1 | 理工伟业 | ||
| 辅助元件 | |||||
| 62 | 三通接头 | M22×1.5 | 6 | 理工伟业 | |
| 63 | 耐压胶管 | 25Mpa | 15 | 上海 | |
| 64 | 防震压力表 |
YTN60 （0-10MPa 2.5级） |
4 | 红旗 | 两个接三通，两个装液压站 |
| 65 | 三通接头 | M14×1.5 | 2 | 理工伟业 | 接压力表 |
| 配套工具 | |||||
| 66 | 活动扳手 | 10，， | 1 | 上海 | |
| 67 | 活动扳手 | 12，， | 1 | 上海 | |
| 68 | 开口扳手 | 8-10 | 1 | 上海 | |
| 69 | 开口扳手 | 12-14 | 1 | 上海 | |
| 70 | 开口扳手 | 17-19 | 1 | 上海 | |
| 71 | 开口扳手 | 22-24 | 1 | 上海 | |
| 72 | 内卡环钳 | 1 | 上海 | ||
| 73 | 外卡环钳 | 1 | 上海 | ||
| 74 | 短十字起 | 1 | 上海 | ||
| 75 | 长十字起 | 1 | 上海 | ||
| 76 | 一字起 | 1 | 上海 | ||
| 77 | 内六角扳手 | 1 | 上海 | ||
| 78 | 尖嘴钳 | 1 | 上海 | ||
| 79 | 剪刀 | 1 | 北京 | ||
| 80 | 工具盒 | 1 | 上海 | ||
| 易损件 | |||||
| 81 | 组合垫圈 | φ10 | 10 | 宁波 | |
| 82 | 组合垫圈 | φ14 | 5 | 宁波 | |
| 83 | O型圈 | φ16×2.4 | 10 | 宁波 | |
| 84 | O型圈 | φ22×2.4 | 20 | 宁波 | |
| 85 | 尼龙圈 | φ22 | 10 | 宁波 | |
| 86 | O型圈 | φ14×2.4 | 10 | 宁波 | |
| 87 | O型圈 | φ10×1.9 | 10 | 宁波 | |
| 88 | O型圈 | φ11×2.0 | 5 | 宁波 | |
| 89 | 信号灯 | φ10 | 2 | 上海双科 | DC24V LED |
| 90 | 按钮开关 | LAY50-16Y-11TD | 2 | 上海双科 | 24V |
| 91 | 防震压力表 |
YTN60 （0-10MPa 2.5级） |
1 | 红旗 | |
| 92 | 生料带 | 1 | 北京 | ||
| 93 | 快换接头 | M22×1.5 | 2 | 浙江 | |
| 94 | 螺塞 | M10×1 | 10 | 上海 | |
| 95 | T型螺栓 | M8 | 4 | 北京 | 带平垫螺母 |
| 实验操作台及软件管理系统 | |||||
| 97 | 实验台 | 1650×900×1750mm | 1 | 理工伟业 | |
| 98 | 实验室远程管理系统软件 | LIGONG | 1 | 理工伟业 | |
| 99 | 在线远程教育学习软件 | 1 | 理工伟业 | ||
| 100 | 电气控制仿真软件 | 1 | 理工伟业 | ||
- 上一篇：PLC可编程控制器实训装置
- 下一篇：建筑群中心设备间与通信链路装置
