大型轮机模拟器仿真系统

轮机模拟器以的第五代大型集装箱船为母型船，模拟了机舱集中控制室、驾控室、自动化电站和主机机旁操纵台等设备，并根据教学实际需要，设置了大型动态模拟操作板、10个机舱仿真子系统和机舱漫游虚拟现实系统。能够对船舶柴油主机及其遥控系统进行模拟、演示,可监视主机工况,还可对船舶电站及电力系统、集中监控和报警系统、中央冷却水系统、滑油系统、燃油系统、压缩空气系统、蒸汽系统、压载水系统、污水系统等许多功能和流程进行仿真模拟。另外,本套设备的教练员站软件系统,能为各子系统设置总共5000个以上的故障,成为分析故障、解决问题的高级平台,可对轮机员的资质进行评估。

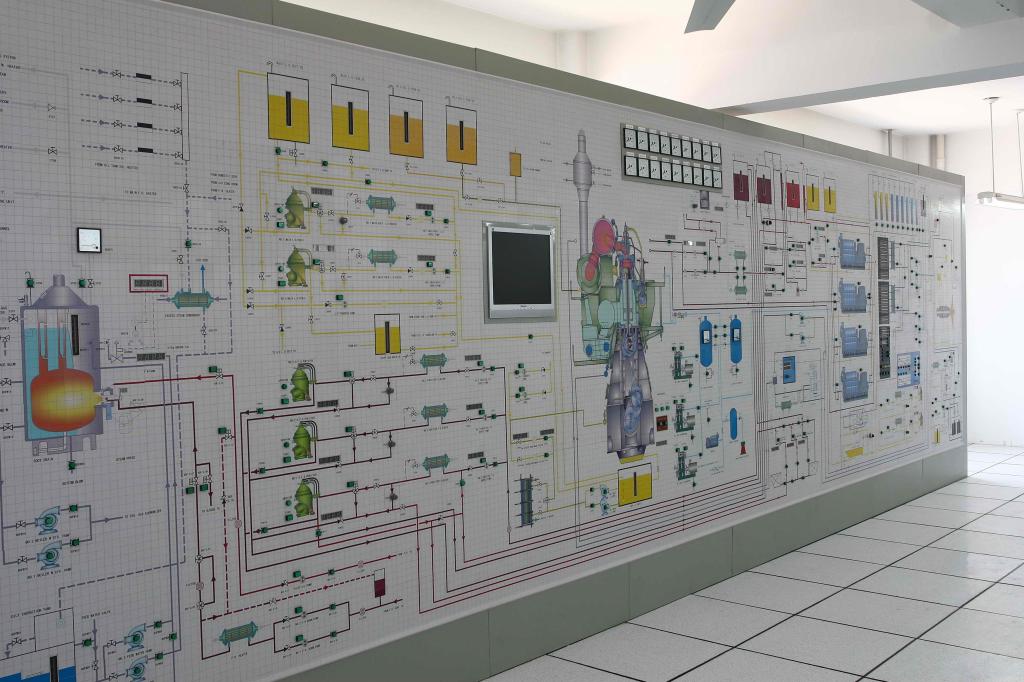

一、模拟机舱内设：可操作的大型动态图解板；模拟主机操纵系统；四台发电机机旁起动控制箱；空压机起动控制箱；燃油、滑油分油机起动控制箱；油水分离装置起动控制箱；生活污水装置起动控制箱等，还有与之相配的音响系统。

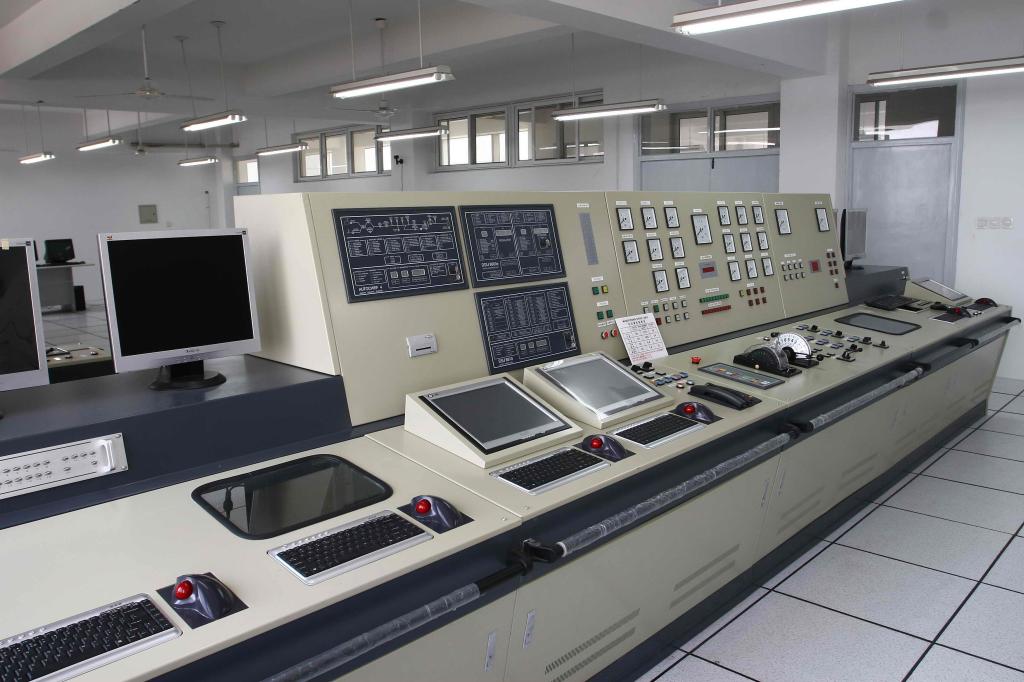

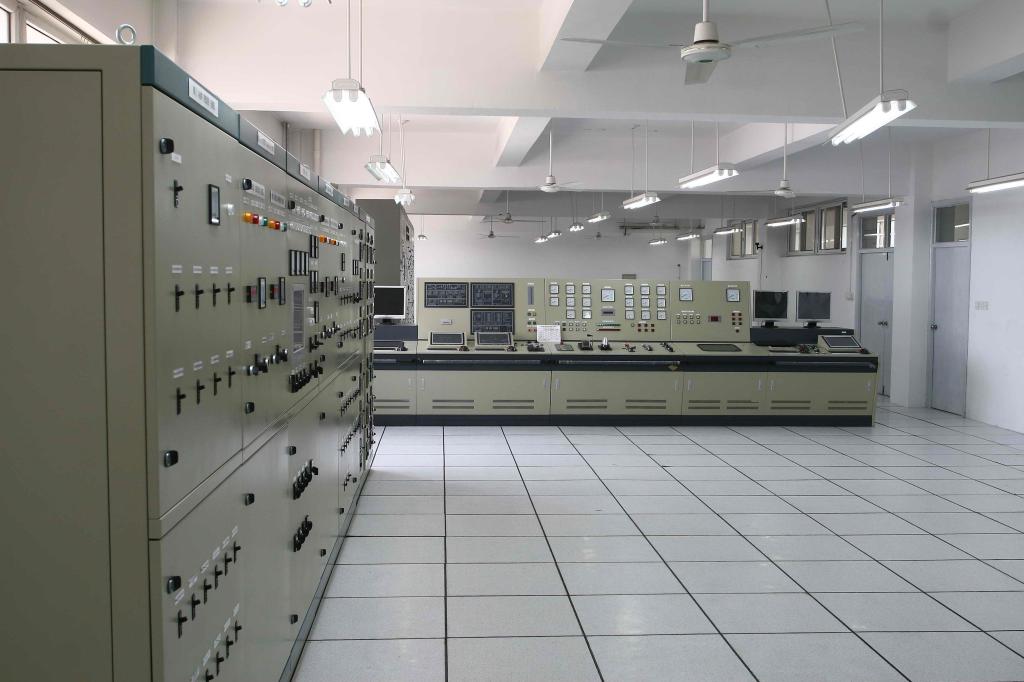

二、集控室：主机遥控系统以AUTOCHIEF—IV为基础设计，驾驶台、集控室均通过电动逻辑回路操纵主机，还设有机旁主机应急操纵系统。在集中控制台上设有下列设备：三台监控计算机；主机遥控安全板；主机遥控系统板；调速器及执行器；运行状态指示灯；粘度控制调节器；主、副车钟；舵角指示；各种仪表及车令打印机等。电站系统：包括四台柴油发电机屏、并车屏、220V负载屏、440V负载屏两台、应急配电屏和岸电箱也布置在集控室内。
三、驾控台：主机遥控操纵台；主、副车钟；车钟打印机；主机主要警报装置；延伸报警装置；侧推器操作装置和应急切断等。
四、教练员台:可设置各种模拟的初始工作状态，设置或删除故障，并可对仿真程序进行控制。模拟器可仿真船舶主机系统、辅机系统和电站系统数百个故障，满足中华人民共和国海事局对轮机长关于“轮机模拟器”实操评估及对轮机员“机舱资源管理”实操评估的要求。
