电子学综合实验装置参数

一、功能

LGDZ-1型电子学综合实验装置能提供实验所需的直流电源、交流电源、信号源和各种测试设备等。实验中，唯一需要配置的是示波器。本装置能对“模拟电子技术”、“数字电子技术”、“EDA技术及其应用”的实验教学和课程设计进行实验操作，同时能也能开展相关的科研工作。

二、基本实验内容

（一）模拟电路实验

1、常用电子仪器的使用(示波器原理及使用见实验附录)

2、晶体管共射极单管放大器

3、场效应管放大器

4、负反馈放大器

5、射极跟随器

6、差动放大器

7、集成运算放大器指标测试

8、集成运算放大器的基本应用Ⅰ—模拟运算电路

9、集成运算放大器的基本应用Ⅱ—信号处理(有源滤波器)

10、集成运算放大器的基本应用Ⅲ—信号处理(电压比较器)

11、集成运算放大器的基本应用Ⅳ—信号处理(波形发生器)

12、RC正弦波振荡器

13、LC正弦波振荡器

14、函数信号发生器的组装与调试

15、压控振荡器

16、低频功率放大器I—OTL功率放大器

17、低频功率放大器II—集成功率放大器

18、直流稳压电源I—串联型晶体管稳压电源

19、直流稳压电源II—集成稳压器

20、晶闸管可控整流电路

21、应用实验—温度监测及控制电路

22、综合实验—万用电表的设计与调试

23、在系统可编程模拟器件设计实验（选配Lattice模拟可编程器件ispPAC20下载板）

（二）数字电路实验

1、晶体管开关特性、限幅器与钳位器

2、TTL集成逻辑门的逻辑功能与参数测试

3、CMOS集成逻辑门的逻辑功能与参数测试

4、集成逻辑电路的连接和驱动

5、组合逻辑电路的设计与测试

6、译码器及其应用

7、数据选择器及其应用

8、触发器及其应用

9、计数器及其应用

10、移位寄存器及其应用

11、脉冲分配器及其应用

12、使用门电路产生脉冲信号——自激多谐振荡器

13、单稳态触发器与施密特触发器——脉冲延时与波形整形电路

14、555时基电路及其应用

15、D/A、A/D转换器

16、智力竞赛抢答装置——综合性实验

17、电子秒表——综合性实验

18、三位半直流数字电压表——综合性实验

19、数字频率计——综合性实验

20、拔河游戏机——趣味性、综合性实验

21、随机存取存储器2114A及其应用——综合性实验

22、在系统可编程数字器件设计实验（选配Lattice数字可编程器件ispMACH4128下载板）

三、装置的配备

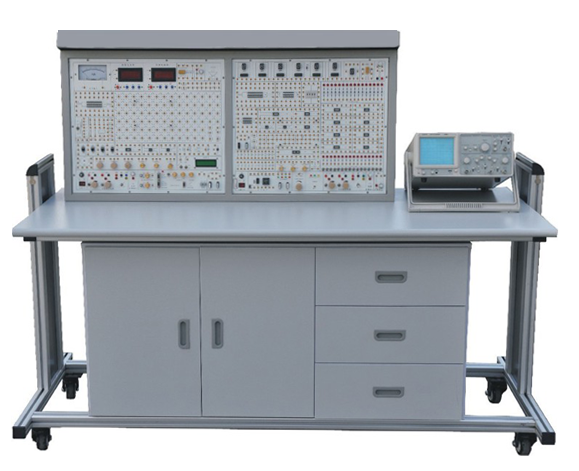

本装置主要由实验控制屏和实验桌两部分组成。

(一)实验控制屏

1、电源系统

①供电及安全体系

单相三线220V电源输入，经漏电保护器的电源总开关后，由接触器通过启、停按钮进行操作；

设有红色的电源指示灯和数字式交流电压表一只，可指示电源输入电压；

②漏电保护体系

电流型漏电保护器，控制屏若有漏电现象，当漏电流超过一定值时，即切断电源。

2、直流稳压电源

① ±5V/1A和±12V/1A各两路，均具有短路软截止自动恢复保护功能；

② 0.0～30V/1A连续可调电源两路，具有短路软截止自动恢复保护功能，带数显电压表切换指示；

③ 将两路0～30V电源通过适当的连接，可得到输出为0～±30V连续可调或0～60V连续可调的电源。

3、工频电源

① 交流0～250V(UB)和0～25V/1A(UA)连续可调电源一路(市电经单相自耦调压器输出后，再经隔离降压变压器输出)，操作“电压指示切换”开关，数显电压表分别指示UA和UB电压值。

② 控制屏左右侧电源插座输出220V市电。

4、函数信号发生器

本函数信号发生器是一种新型高精度信号源，仪器外形美观、新颖，操作直观、方便，具有数字频率计及输出电压的显示功能，仪器功能齐全、各端口具有保护功能，能有效地防止输出短路和外电路电流的倒灌对仪器的损坏，从而大大提高了整机的可靠性。

（二）主要技术性能：

1、函数信号发生器频率范围为0.2Hz～2MHz；频率分七档；频率调整率0.1～1；输出正弦波、方波、三角波、脉冲波、斜波五种波形；输出阻抗50Ω；输出信号类型有调频、扫频；扫频类型线性、对数；扫频速率5s～10ms；输出电压幅度20VP-P(1MΩ)、10VP-P(50Ω)；输出短路保护，抗输入电压±35V(1分钟)；对称度调节20%～80%。

频率计测量精度6位±1%±1个字；分辨率0.1Hz；外测频范围1Hz～25MHz；外测频灵敏度100mV。

TTL/CMOS输出幅度：低电平≤0.6V，高电平≥2.8V；输出阻抗600Ω；输出短路保护，抗输入电压±35V(1分钟)。

2、脉冲信号发生器

① 单次脉冲源，正负各两路脉冲输出、四路正脉冲输出；

② 计数脉冲，频率0.5Hz～300kHz连续可调；

③ 标准频率脉冲点（Qn=4194304Hz/2n）22个。

3、测试仪器仪表

（1）晶体管测试仪：外接示波器，可测PNP型和NPN型中、小功率晶体管共发射极输出特性曲线及放大倍数等参数。

（2）数字集成电路测试仪：能判断常用的TTL、CMOS系列集成块的好坏，破译集成块型号以及同类型号代换查询。

（3）双路数字式真有效值交流毫伏表（两只表）：本仪器能对正弦波、三角波、方波等信号的有效值进行精确测量，量程0.2mV～600V(有效值)，分六档量程，分辨率：0.1mV，测量频率范围为10Hz～2MHz，输入阻抗约100kΩ±10%，测量误差(以1kHz为基准)±0.5%读数值±2个字。

（4）等精度数显频率计：该频率计具有宽测量范围、高精度、高灵敏度等特性。以高速低功耗CPLD器件为核心模块。配备高灵敏度的模拟变换电路与逻辑控制CPU。频率计的测量范围0.5Hz～100MHz，8位LED显示，阻抗1MΩ与小于40pF并联。

（5）两组直流数字电压/电流表（共有四只表）：直流数字电压表/电流表由三位半A/D转换器ICL7107和四个LED共阳极红色数码管等组成，电压表量程分200mV、2V、20V、200V四档，输入阻抗为10MΩ，精度0.5级；电流表量程为2mA、20mA、200mA、2000mA四档，精度0.5级，琴键开关切换选择，设有保险丝保护功能，使用安全可靠。

（6）多功能逻辑测试笔：具有测定高电平、低电平、中间电平、高阻态及脉冲五个功能。

石英数字钟：具有显示时间、设定及报警等功能。

（7）译码显示：设有六位十六进制七段译码显示器及两位无译码数码管(共阳、共阴各一只)。

（8）电平显示：16位LED电平显示器。

（9）逻辑电平开关：16位开关电平输出。

（10）拨码开关：六位可逆十进制拨码开关组。

（11）扬声器：8Ω/0.5W喇叭一只。

（12）指针式精密直流毫安表(带镜面)：1mA一只。

（三）实验功能板

1、实验功能板有两块：一块作数电实验用，另一块作模电实验用，正面印有元器件图形符号、字符及连线，反面有相应连线并焊好相应器件。

2、器件插座：集成电路插座，采用高可靠圆脚双列直插式，设有8P 2只、14P 8只、16P 6只、20P 2只、24P 1只、28P 1只及40P 3只插座；分立器件插座，用作插电阻、电容、电位器、三极管和稳压块等，采用镀银长紫铜管，器件接触可靠。

3、数、模电实验功能板均设有可装、卸固定线路实验小板的插座四只。配有共射极单管放大器/负反馈放大器实验板、射极跟随器实验板、RC正弦波振荡器实验板、差动放大器实验板、OTL功率放大器实验板及数字EDA、模拟EDA下载板各一块，可采用固定的线路及灵活组合相关的实验。（投标现场提供样品）
