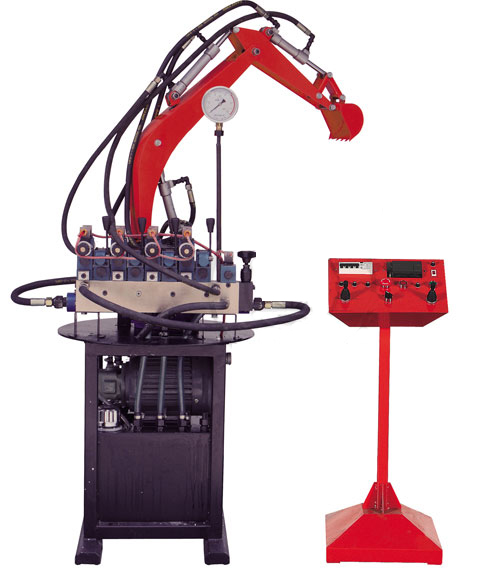

LIGO-YWJ1型 挖掘机液压系统实训装置
液压挖掘机是机械工程中*典型的一种机械设备，它广泛应用于工程建筑、修路、水力工程、国防工事等采掘作业。目前中小型挖掘机几乎全部采用了液压传动。“LGWJ-Y01型挖掘机液压系统实训装置”是液压传动中一种典型实训教学模型，具有体积小、重量轻、操作灵活方便、输出力大等优点。本模型装置系统所涉及课程有：《液压传动与控制》、《机床液压传动》、《工程机械液压传动原理、故障诊断与排除》、《挖掘机液压原理及拆装维修》。本模型对实物进行简化，可以进行一些简单的操作，如起臂、旋转等。
一、装置特点
采用一体式结构设计，含油箱、阀体、挖掘机模型等
采用工业现场液压阀，使用手动换向阀，可进行实物操作
增加了PLC控制功能，通过旋钮选择，手动与PLC控制互不干扰
控制方式多样化，如：远程控制、自动控制、手动控制
带三相漏电保护，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过流保护，系统压力6.3MPa，防止损坏设备
二、技术参数
输入电源：三相四线～380V±10% 50Hz
装置容量：＜2kVA
变量叶片泵：压力7MPa，额定流量8L/min
电机：额定电压380V，额定功率1.5kW，绝缘B，转速1420r/min
三、装置的基本装备
|
序号 |
名称 |
型号及规格 |
数量 |
备注 |
|
1 |
变量叶片泵及电机 |
VP-08 |
1台 |
|
|
2 |
双作用液压缸 |
|
3个 |
|
|
3 |
摆动液压缸 |
GHBFKD40 180º |
1个 |
榆次 |
|
4 |
耐振不锈钢压力表 |
量程0～10MPa |
1只 |
|
|
5 |
二位四通电磁换向阀 |
4WE6A |
1个 |
北京华德 |
|
6 |
三位四通电磁换向阀（Y型） |
4WE6J |
4个 |
北京华德 |
|
7 |
手控换向阀 |
4WMM6J50B |
4个 |
北京华德 |
|
8 |
叠加式液控单向阀 |
Z2S6-40/B |
8个 |
北京华德 |
|
9 |
叠加式双向节流阀 |
Z2FS6-30B/S |
8个 |
北京华德 |
|
10 |
直动式溢流阀 |
DBDH6P10NG100 |
1个 |
北京华德 |
|
11 |
操作台 |
钢板 |
1台 |
|
|
12 |
油箱 |
钢板 |
1只 |
|
|
13 |
油温液位计 |
YWZ-100T |
1只 |
|
|
14 |
空气滤清器 |
QUQ2 |
1个 |
|
|
15 |
清洁盖 |
FCL-04 |
1个 |
|
|
16 |
液压油 |
L-HL32号 |
35升 |
|
|
17 |
阀块 |
45# |
1块 |
|
|
18 |
高压胶管 |
|
1套 |
|
|
19 |
内六角扳手 |
|
1套 |
|
|
20 |
活动扳手 |
|
1把 |
|
|
21 |
其它液压辅助元件 |
O型圈、组合垫、抱箍等 |
若干 |
|
|
22 |
PLC主机 |
CPU224(14DI/10DO) |
1台 |
西门子 |
|
23 |
PLC通讯下载线（适配器） |
PC/PPI |
1根 |
|
|
24 |
PLC编程软件 |
西门子 |
1套 |
|
|
25 |
光盘（含软件及资料） |
|
1张 |
|
四、实训项目
1、通过PLC控制，可系统的了解挖掘机的工作过程
2、挖掘机机械设备安装与调整
3、挖掘机操作技能训练
手动操作：通过手动阀来控制挖掘机的复合动作实训（起臂、铲斗、回转）
远程操作：通过控制台上操作杆的操作，来控制PLC输出，而完成挖掘机的复合动作。
自动控制：通过按钮切换，使动作连续自
4、挖掘机的PLC编程、调试
5、摆动液压缸的安装与调试
