电工技能培训考核鉴定装置

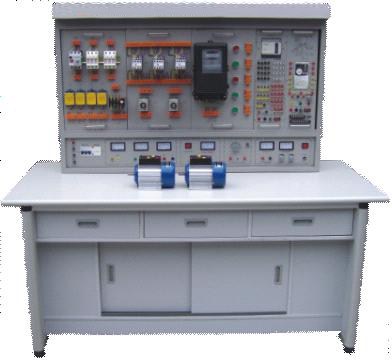

LGWX-083 高级维修电工实训考核装置采用国际常用的模块化设计，高级电工实训台根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，电工实训考核设备实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC综合训练、变频调速、触电急救、安全消防等，符合中、高级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定维修电工实训设备。
一、LGWX-083 高级维修电工实训考核装置技术性能
1.输入电压：三相四线制380V±10% 50Hz
2教学实验装置.工作环境：环境温度范围为-5～＋40℃
3.装置容量：＜1KVA
4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护

5.外形尺寸：1600mm×700mm×1450mm

二、高级维修电工实训装置的基本配置及功能

本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：

1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。

2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。

3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。

4、提供～220V插座2只，为外部设备提供工作电源。

5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。

6、固定低压直流电源：+5V、±12V有过载保护

7、恒流源：4mA-20mA连续可调一路

（二）实训挂箱及器材配备

1、Y-61维修电工挂箱（一）

2、Y-62维修电工挂箱（二）

3、Y-63维修电工挂箱（三）

4、Y-64维修电工挂箱（四）

5、Y-65维修电工挂箱（五）

6、DW-PLC可编程控制器实训组件：提供三菱FX1N-24mR-001型主机及配套转换接口，SC-09编程电缆。

7、工控组态软件一套：

打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。

8、PLC仿真实训软件一套：

（1）通过PLASH虚拟环境实时显示PLC的运行状态

（2）可以实现PLC虚拟接线，并对接线进行错误检查

（3）PLC编程训练、PLC程序编写测试等功能

（4）实现PLC运行模拟，对错误程序进行检查

9、变频器实训挂箱

配置三菱FR-S520变频器，带有RS485通讯接口及BOP操作面板。

10、单片机实训挂箱

配备51/96/8088/8086等CPU单片机、微机全部软硬件。

11、九孔万能实中板 2块

12、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。

13、电机导轨及光码盘测速系统

含光码盘测速系统（配有进口光电编码器）一套、不锈钢导轨一幅。

14、三相鼠笼异步电动机 120W Y接法 220V 1台

15、三相鼠笼异步电动机180W Y/△ 380V 1台

16、安全配备灭火器 1台

（三）实训桌

铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。

三、实验项目

（一）电拖部分

1.三相电机直接启动控制
2.三相电机点动控制
3.三相电机自锁运行控制

4.带电流表的点动与连续运行控制

5.带电能表的两地控制
6.单向运行反接制动控制

7.时间继电器控制电动机Y/△降压起动控制
8.工作台自动往返行程开关控制

（二）PLC综合实训

1.PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.PLC仿真实训

3.PLC控制台三相异步电动机正反转控制

4.PLC控制台三相异步电动机Y/△启动控制

5.PLC控制台三相异步电动机降压启动控制

6.PLC控制台三相异步电动机能耗制动控制

7.PLC控制台三相异步电动机自锁运行控制

（三）基于变频器的电机拖动与控制实训

1．变频器功能参数设置与操作

2．变频器报警与保护功能

3．多段速度选择变频调速

4．外部端子点动控制

5．控制电机正反转运动控制

6．控制电机运行时间操作

7．瞬间停电变频器参数设定

8．外部电压变频调速

9．三相异步电动机的变频开环调速

（四）PLC、变频器的电机的拖动控制实训

1. 基于PLC通信方式的多段速选择变频调速

2. 基于PLC通信方式的变频器开环调速

3. 基于PLC通信方式的变频器闭环调速

（五）单片机技能实训

A、MCS-51单片机实训

软件部分

1. 清零程序

2. 拆字程序

3. 拼字程序

4. 数据区传送子程序

5. 数据排序实验

6. 查找相同数个数

7. 无符号双字节快速乘法子程序

8. 多分支程序

9. 脉冲计数（定时/计数实验）

10. 电脑时钟（定时器、中断器综合实验）

11. 二进制转换到BCD

12. 二进制转换到ASCII

13. 八段数码管显示

14. 键盘扫描显示实验

硬件部分

1. P1口亮灯实验

2. P1口转弯灯实验

3. P3.3输入，P1口输出

4. 工业顺序控制（中断控制）

5. 8255 A.B.C输出方波

6. 8255 PA口控制PB口

7. 8255控制交通灯

8. 简单I/O口扩展实验

9. A/D转换实验

10. D/A输出方波

11. 电子音响

12. 继电器控制

13. 步进电机实验

14. 8253方波

15. 串并转换实验

16. 外部存储器扩展实验

17. MCS-51串行口应用实验㈠——双机通信

18. MCS-51串行口应用实验㈡——与PC机通信

19. 温度闭环控制

20. 小直流电机调速实验

21. 外部中断（急救车与交通灯）

B、8088/8086系列微机实训

软件部分

1．清零程序

2．拆字程序

3．拼字程序

4．数据区移动

5．数据排序实验

6．找“零”个数

7．32位二进制乘法

8．多分支程序

9．显示子程序

10．键盘扫描显示实验

11．二进制转换到BCD

12．二进制转换到ASCII

LGWX-083 高级维修电工实训考核装置硬件部分

1．8255并行口实验㈠：A.B.C口输出方波

2．8255并行口实验㈡：PA口控制PB口

3．8255并行口实验㈢：控制交通灯

4．简单I/O口扩展

5．A/D转换实验

6．D/A转换实验㈠：输出方波

7．D/A转换实验㈠：输出锯齿波

8．8259中断控制器实验

9．定时／计数器：8253方波

10．继电器控制

11．8251串行通信实验㈠：自发自收

12．8251串行通信实验㈡：与PC通信

13．步进电机控制

14．小直流电机调速实验

15．温度闭环控制

16．音频驱动实验

C、MCS-96单片机实训

软件部分

1．清零程序

2．拆字程序

3．拼字程序

4．数据区传送子程序

5．数据排序实验

6．查找相同数个数

7．无符号双字节快速乘法子程序

8．多分支程序

9．定时器1实验——定时中断

10．定时器T1和T2同时产生中断

11．80C196外部中断实验

12．80C196软件方法产生中断

13．利用HSI测脉冲宽度

14．利用HSI测量单脉冲宽度

15．利用HSO产生单脉冲

16．利用HSO产生连续脉冲

17．软件定时器

18．80C196 A/D转换实验

19．利用80C196的PWM产生各种波形

20．二进制转换到BCD进制转换到ASCII

硬件部分

1．P1口亮灯实验

2．P1口转弯灯实验

3．P2.6输入，P1口输出

4．工业顺序控制

5．8255 A.B.C输出方波

6．8255 PA口控制PB口

7．8255控制交通灯

8．简单I/O口扩展实验

9．A/D转换实验

10．D/A输出方波

11．继电器控制

12．8253方波

13．80C196串行口实验

14．LED七段数码管显示实验

15．键盘显示综合实验

16．音频驱动实验

17．步进电机实验

18．直流电机实验

19．外部中断（急救车与交通灯）

（六）室内照明配电

1.插座和一个开关控制一盏灯
2.日光灯线路的接线
3.声控开关控制白炽灯电路的接法

4.单相电度表直接接线电路
5.配电板的安装
6.两地控制一盏灯的接法

（七）电子技术综合训练

1.单相桥式整流电路

2.串联可调稳压电源电路

3.晶闸管测试电路

4.晶闸管可控整流

5.电子门铃电路

6.电子报警器电路

7.光控灯路灯自动开关电路

8.电子催眠器电路

（八）安全急救演示

（九）消防技能的认识与掌握（教师演示）
