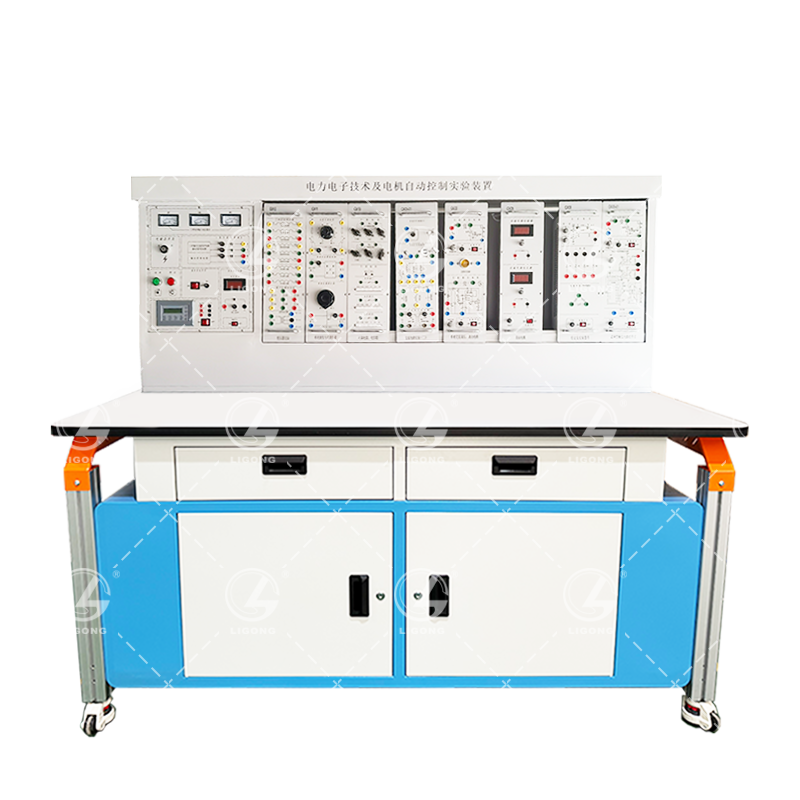

LGDD-01A型 电力电子技术及电机实验装置
品牌：理工伟业 咨询电话：010-82827827 82827835
一、特点
1、综合性强：本装置综合了目前国内各类学校电力电子、半导体变流、交直流调速、交流变频、电机控制、控制理论等实验项目。
2、适应性强：能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合，装置采用积木式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、整套性强：从专用电源、电机及其它实验部件到实验连接专用导线配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配套。
4、直观性强：各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强：装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源，实验噪声小，整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外还可结合实际开设设计性实验。
6、开放性强：控制屏供电采用三相隔离变压器隔离，并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。由于整套装置经过精心设计，加上可靠的元器件质量及可靠的工艺作为保障，产品性能优良，所有这些均为开放性实验室，创造了条件。
7、先进性强：本装置着重从新器件高度来考虑，在保留了晶闸管实验的基础上，加入了新器件的特性、新器件的驱动以及典型的新器件应用的大量现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。
二、适用范围
LGDD-01型电力电子技术及电机控制实验装置涵盖了各高等院校等所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“交流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验项目。
三、技术性能
1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)
2、工作环境: 温度-10℃－+40℃ 相对湿度＜85％（25℃）海拨＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：1700X700X1720（mm）
四、配置清单
|
序号 |
设备名称 |
单位 |
数量 |
|
1 |
固定电机导轨、测速系统及智能数显转速表 |
件 |
1 |
|
2 |
三相可调电阻（每组900Ω*2/0.41A） |
件 |
1 |
|
3 |
三相晶闸管主电路 |
件 |
1 |
|
4 |
三相晶闸管触发电路 |
件 |
1 |
|
5 |
单相晶闸管触发电路 |
件 |
1 |
|
6 |
电机调速控制实验（Ⅰ） |
件 |
1 |
|
7 |
电机调速控制电路（II） |
台 |
1 |
|
8 |
直流斩波电路 |
件 |
1 |
|
9 |
给定及实验器件 |
件 |
1 |
|
10 |
可调电阻，电容器 |
件 |
1 |
|
11 |
单相调压与可调负载 |
件 |
1 |
|
12 |
变压器实验 |
件 |
1 |
|
13 |
功率器件驱动电路实验箱 |
件 |
1 |
|
14 |
单相交直交变频原理 |
件 |
1 |
|
15 |
双闭环H桥DC/DC变换直流调速系统 |
件 |
1 |
|
16 |
三相异步电机变频调速系统 |
件 |
1 |
|
17 |
单相交流调压/调功电路 |
件 |
1 |
|
18 |
直流发电机 |
台 |
1 |
|
19 |
直流他（并）励电动机 |
台 |
1 |
|
20 |
三相线绕式异步电动机 （220V，Y接法） |
台 |
1 |
|
21 |
线绕式异步电机转子专用箱 |
台 |
1 |
|
22 |
高可靠护套结构实验连接线及配件 |
套 |
1 |
|
23 |
实训桌 |
套 |
1 |
|
24 |
电源控制屏 |
套 |
1 |
|
25 |
变频器及配件 |
套 |
1 |
|
26 |
UPS不间断电源 |
套 |
1 |
五、实验项目
（一）电力电子技术（晶闸管部分）
（二） 电力电子技术（全控型器件特性部分）
（三） 电力电子技术（全控型器件典型线路部分）
（四） 直流调速实验
（五） 交流调速实验
