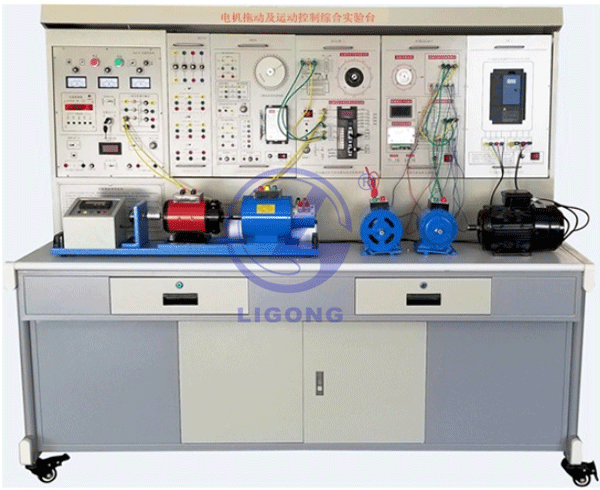

LG-DJT02型 电机拖动与控制技术实训设备
品牌：理工伟业 咨询电话：010-82827827 82827835
一、概述
LG-DJT02型电机拖动与控制技术实训设备是综合了目前我国高等院校"电机学"、"电机与拖动"、"电机控制"、及"微控制电机"，PLC等课程实验大纲的要求。适用于高等院校现有的电机、电气技术实验设备的改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发实验或进行科学研究工作提供良好的实验条件.
二、设备特点
1、综合性强本装置综合了目前各类院校电机及电气类课程的全部实验项目。
2、适应性强能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可。
3、整套性强从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。
4、直观性强各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带超量程告警等）、数字式、智能化及人机对话等相结合，密切结合教学实验需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。
6、开放性强控制屏供电隔离（浮地设计），并设有电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。
三、技术性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.5KVA
4、重量： 480Kg
5、外形尺寸：1700*700*1600mm
四、配置清单
|
序号 |
名称 |
数量 |
|
1 |
电源控制屏 |
1套 |
|
2 |
实验桌 |
1张 |
|
3 |
固定电机导轨、光码盘测速系统及智能数显转速表 |
1件 |
|
4 |
直流并（他）励电动机 |
1台 |
|
5 |
三相鼠笼式异步电动机 |
1台 |
|
6 |
三相线绕式异步电动机 |
1台 |
|
7 |
单相电容运转异步电动机 |
1台 |
|
8 |
线绕式异步电动机起动与调速电阻箱 |
1件 |
|
9 |
直流数字电压、毫安、安培表（三只表） |
1件 |
|
10 |
交流电流表 |
1件 |
|
11 |
交流电压表 |
1件 |
|
12 |
单/三相智能功率、功率因数表 |
1件 |
|
13 |
可调电阻器、电容器 |
1件 |
|
14 |
熔断器及开关板 |
1件 |
|
15 |
步进电机控制箱及步进电机实验部件 |
1件 |
|
16 |
直流无刷电机及控制系统 |
1件 |
|
17 |
三相鼠笼异步电机 |
1台 |
|
18 |
三相永磁同步交流伺服电机及控制系统 |
1台 |
|
19 |
提供西门子PLC主机S7-200smart（ST20） |
1台 |
|
20 |
实验连接线及附件 |
1套 |
|
21 |
凳子 |
2个/套 |
|
22 |
实验指导书（纸质+电子档） |
1套 |
|
23 |
实训室安全用电智能控制系统 |
1套 |
|
24 |
螺丝刀，14扳手及相关易损配件） |
1套 |
五、实验项目
1、直流电机实验
（1）直流电机的认识实验
（2）直流电机的调速与运行。
（3）直流电机的启停与换向。
2、异步电机实验
（1）异步电动机的认识
（2）三相异步电动机启动与调速
（3）单相电容运转电机实训
3、控制电机实训
（1）直流无刷电机的认识
（2）直流无刷电机控制系统的调速与运行实验。
（3）步进电机的认识
（4）步进电机控制系统的调速与运行实验。
（5）三相稀土永磁同步电动机的认识
（6）三相稀土永磁同步电动机的运行
4、PLC及变频调速电机控制实训
（1）PLC编程软件的学习
（2）PLC控制电机变频调速实训
（3）PLC控制步进电机实训
（4）控制交流伺服电机实训
