LGWL-A8X型 移动互联网/物联网教学科研平台
品牌：理工伟业 咨询电话：010-82827827 82827835
一、产品简介

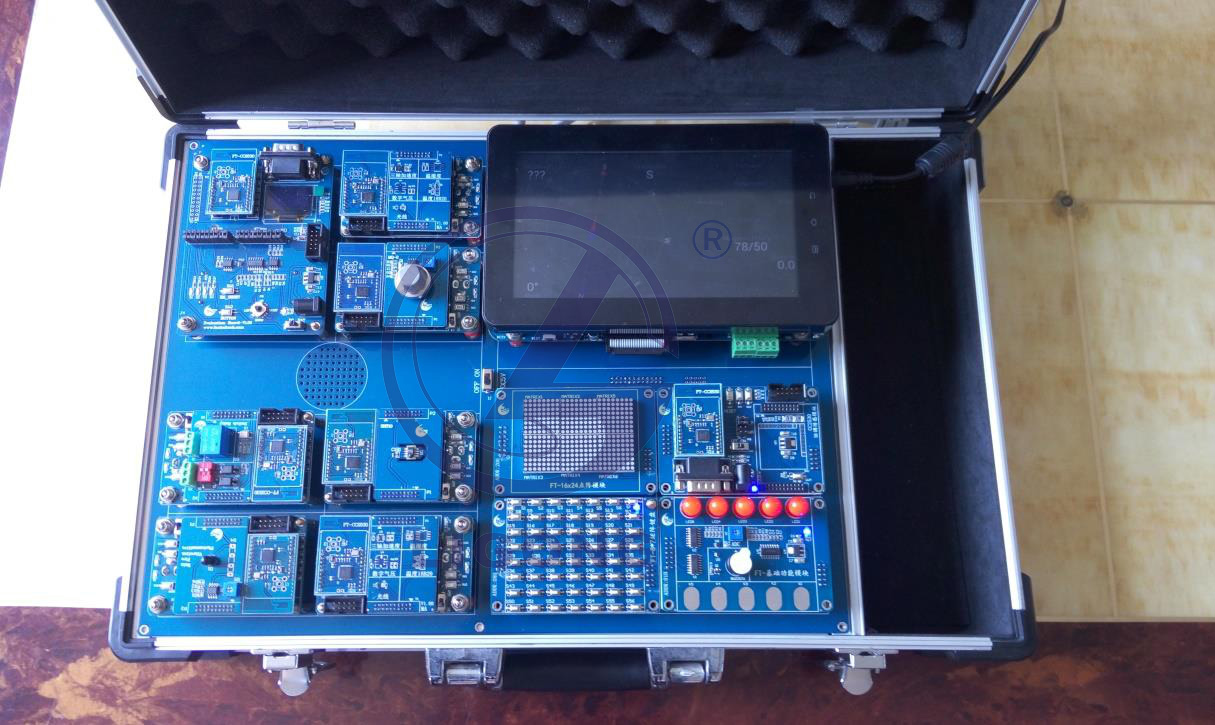

LGWL-A8X型 移动互联网/物联网教学科研平台（规格尺寸：50×32×10cm)）是一款集成无线传感网、嵌入式网关、移动互联网通信于一体的箱式教学科研平台。平台集成六种以上无线网络传感器，采用升级版 Cortex-A8 核的智能网关，板载 3G 移动通信、WiFi/BlueTooth 二合一无线通信、GPS 定位、以及无线传感网通信等多种模块接口，扩展 A8 处理器外部总线接口实现按键检测、AD 采样、串口通信以及流水灯、显示屏、蜂鸣器、步进电机、直流电机等本地设备的控制，是一套完整的融合 ZigBee 无线传感网、移动通信、嵌入式开发、数据采集与设备控制等物联网技术的教学科研平台。同时平台提供了完全开放的源码、详细的实验文档以及方便二次开发的 SDK 支持包，便于用户进行不同模式的学习、科研。
二、产品特点
采用强大的 Cortex-A8 升级版智能网关。升级版智能网关的硬件*新、*强、*完善，软件不断升级，接口功能历史空前强大。
●LINUX 3.08 和 Android 4.0 版本同时发布，用户更快、更准体验。
●增加 FLASH 到 8GB，并外置 ECC 处理
●增加 LVDS 接口
●增加锂电池 3.7-4.2v 充电，电源路径管理
●加 SLEEP，唤醒支持单 USB 调试烧写（不再使用 USB 转串口线和DB9）
●AVIN ，标准 PAL 输入解码及编码，支持720*576@30Hz
●电容 CTP 更新，增加三个常用电容按键
1、模块化设计，应用形式多样：智能网关、传感器节点通过插针或插件方式与底板连接。节点采用供电与固定一体的巧妙安装方式，使用灵活，既可固定在实验箱底板上使用，也可单独取出，作为移动节点用于各种实训项目。
2、传感器类型丰富：支持温湿度、火焰、光敏、压力、光线、烟雾、RFID 低频读卡模块、红外学习、继电器控制、遥控按键控制、语音识别、指纹识别等多达三十种传感器，更换传感器调理板即可改变节点传感器类型。
3、ZigBee/WiFi/BT 三种短距离无线通信方式随意选：默认选择 ZigBee 无线传感网通信协议，采用 Z-Stack2007 协议栈，支持 TinyOS 开源协议栈，也可选用
4、WiFi、BlueTooth 无线传感网通信方式。
多种接入互联网的方式：以太网、3G、WiFi 等，任意选择传输方式。
5、基于 3G 的移动互联网技术开发：可以开展 3G 通信原理、WCDMA 模块驱动开发、3G 模块原理设计、3G 移动互联网接入、3G 物联网应用开发等。
6、基于 WiFi/BT 的网络通信开发：可以开展 WiFi/BT 通信原理、WiFi/BT 模块驱动开发、WiFi/BT 模块原理设计、WiFi/BT 互联网接入、WiFi/BT 移动通信与物联网应用开发等。
7、多层次网关应用程序：提供传感层数据分析、处理、显示的嵌入式应用程序；提供多传感器汇聚信息的融合、决策、传输的中间件管理程序；提供智能温室、智能家居、智能交通、智能港口等各种实训项目的应用层实施方案；
三、硬件资源

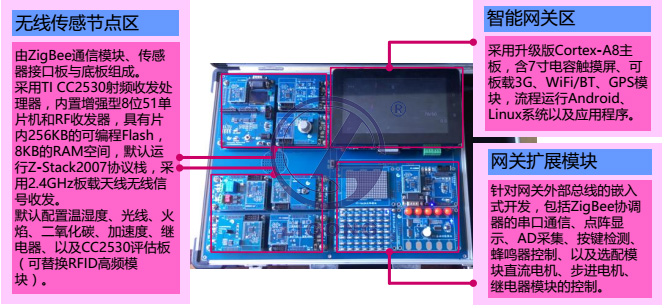

平台主要包括 ZigBee 无线传感器节点、升级版 Cortex-A8 智能网关、以及网关扩展模块等硬件资源。如图所示：

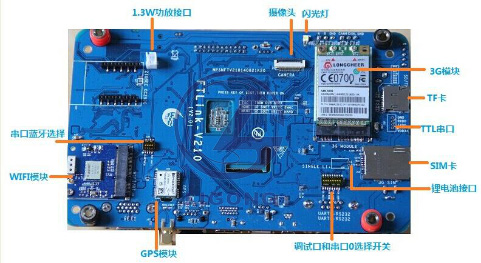

升级版智能网关具有丰富的外围设备。如图所示：
四、软件资源
1、无线传感器网络软件：使用 ZigBee 无线通信技术，将传感器与控制设备组成一个无线传感器网络，实现信息的无线传输。
2、智能网关无线传感器网络管理软件：该软件主要运行 Android 或嵌入式 Linux 系统下的无线传感器网络管理软件，汇聚当前网关管理的 433、ZigBee、Bluetooth、WiFi、IPv6 等传感器节点信息，控制相关的设备。Android 下的网关应用程序是采用 Eclipse 或 Android Studio 结合 JAVA 语言开发的 GUI 图形化应用程序界面。Linux 下的网关应用程序是采用 QT4.7.3 函数库与 QT C++开发的 GUI 图形化应用程序界面。
3、云终端接入理工云服务平台软件：将智能网关切换到云终端模式，通过软件把整个平台采集到的数据通过网络接入物联网云平台，进行大数据处理和专家会诊。用户只需通过终端设备注册登录到云服务平台，录入当前网关的信息，就可以利用智能终端，随时随地查看现场网关的信息、网关管理节点的实时数据和历史数据、历史数据曲线、本地设备的远程控制等。
●部分软件界面如图所示：
五、典型实验
1、《无线传感器网络》部分典型实验
2、Andorid 部分典型实验
3、典型实训案例
关键词： 数控车床 实训设备 实训装置 教学仪器 教学设备 实验设备 实训台 考核装置 电工电子 实验装置 数控技术 实训考核 技能实训 数控系统 电气控制 实训鉴定 自控实训 数控软件 实验系统 数控实训 电气技术 数控设备 数控铣床 高教设备 教学车床 职教设备 PLC控制 PLC技术 PLC实验 变频调速
LGWL-A8X型 移动互联网/物联网教学科研平台（规格尺寸：50×32×10cm)）是一款集成无线传感网、嵌入式网关、移动互联网通信于一体的箱式教学科研平台。平台集成六种以上无线网络传感器，采用升级版 Cortex-A8 核的智能网关，板载 3G 移动通信、WiFi/BlueTooth 二合一无线通信、GPS 定位、以及无线传感网通信等多种模块接口，扩展 A8 处理器外部总线接口实现按键检测、AD 采样、串口通信以及流水灯、显示屏、蜂鸣器、步进电机、直流电机等本地设备的控制，是一套完整的融合 ZigBee 无线传感网、移动通信、嵌入式开发、数据采集与设备控制等物联网技术的教学科研平台。同时平台提供了完全开放的源码、详细的实验文档以及方便二次开发的 SDK 支持包，便于用户进行不同模式的学习、科研。
采用强大的 Cortex-A8 升级版智能网关。升级版智能网关的硬件*新、*强、*完善，软件不断升级，接口功能历史空前强大。
●LINUX 3.08 和 Android 4.0 版本同时发布，用户更快、更准体验。
●增加 FLASH 到 8GB，并外置 ECC 处理
●增加 LVDS 接口
●增加锂电池 3.7-4.2v 充电，电源路径管理
●加 SLEEP，唤醒支持单 USB 调试烧写（不再使用 USB 转串口线和DB9）
●AVIN ，标准 PAL 输入解码及编码，支持720*576@30Hz
●电容 CTP 更新，增加三个常用电容按键
1、模块化设计，应用形式多样：智能网关、传感器节点通过插针或插件方式与底板连接。节点采用供电与固定一体的巧妙安装方式，使用灵活，既可固定在实验箱底板上使用，也可单独取出，作为移动节点用于各种实训项目。
2、传感器类型丰富：支持温湿度、火焰、光敏、压力、光线、烟雾、RFID 低频读卡模块、红外学习、继电器控制、遥控按键控制、语音识别、指纹识别等多达三十种传感器，更换传感器调理板即可改变节点传感器类型。
3、ZigBee/WiFi/BT 三种短距离无线通信方式随意选：默认选择 ZigBee 无线传感网通信协议，采用 Z-Stack2007 协议栈，支持 TinyOS 开源协议栈，也可选用
4、WiFi、BlueTooth 无线传感网通信方式。
多种接入互联网的方式：以太网、3G、WiFi 等，任意选择传输方式。
5、基于 3G 的移动互联网技术开发：可以开展 3G 通信原理、WCDMA 模块驱动开发、3G 模块原理设计、3G 移动互联网接入、3G 物联网应用开发等。
6、基于 WiFi/BT 的网络通信开发：可以开展 WiFi/BT 通信原理、WiFi/BT 模块驱动开发、WiFi/BT 模块原理设计、WiFi/BT 互联网接入、WiFi/BT 移动通信与物联网应用开发等。
7、多层次网关应用程序：提供传感层数据分析、处理、显示的嵌入式应用程序；提供多传感器汇聚信息的融合、决策、传输的中间件管理程序；提供智能温室、智能家居、智能交通、智能港口等各种实训项目的应用层实施方案；
三、硬件资源
平台主要包括 ZigBee 无线传感器节点、升级版 Cortex-A8 智能网关、以及网关扩展模块等硬件资源。如图所示：
1、无线传感器网络软件：使用 ZigBee 无线通信技术，将传感器与控制设备组成一个无线传感器网络，实现信息的无线传输。
2、智能网关无线传感器网络管理软件：该软件主要运行 Android 或嵌入式 Linux 系统下的无线传感器网络管理软件，汇聚当前网关管理的 433、ZigBee、Bluetooth、WiFi、IPv6 等传感器节点信息，控制相关的设备。Android 下的网关应用程序是采用 Eclipse 或 Android Studio 结合 JAVA 语言开发的 GUI 图形化应用程序界面。Linux 下的网关应用程序是采用 QT4.7.3 函数库与 QT C++开发的 GUI 图形化应用程序界面。
3、云终端接入理工云服务平台软件：将智能网关切换到云终端模式，通过软件把整个平台采集到的数据通过网络接入物联网云平台，进行大数据处理和专家会诊。用户只需通过终端设备注册登录到云服务平台，录入当前网关的信息，就可以利用智能终端，随时随地查看现场网关的信息、网关管理节点的实时数据和历史数据、历史数据曲线、本地设备的远程控制等。
●部分软件界面如图所示：

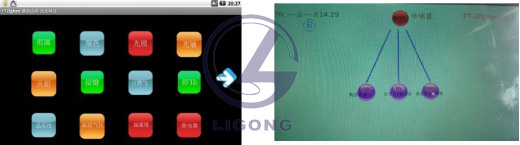

Android 下 Zigbee 节点通信界面 Linux WSN 节点网络拓扑图
五、典型实验
1、《无线传感器网络》部分典型实验
| 基础实验： | 协议栈实验： | |
| 实验一 | ★建立一个简单的工程 | ★TI GenericApp 原程序再现； |
| 实验二 | 通用数字 I/O 实验 | 基于 GenericApp 的数据传输实验； |
| 实验三 | OLED 屏显示实验 II（硬件 SPI） | ★基于 GenericApp 温湿度节点与协调器的无 |
| 实验四 | ★UART 串口通讯实验 | 线传输； |
| 实验五 | 外部中断实验 | GenericApp 多节点与协调器的无线传输； |
| 实验六 | AD 单次采样实验 | GenericApp 的树型网络拓扑建立实验； |
| 实验七 | 温度传感器实验 | ★基于 GenericApp 的 ZigBee 节点数据采集与 |
| 实验八 | 功耗模式实验 | 控制综合实验。 |
| ★1.S5PV210 网关 Andorid 平台快速建立： | 5. LED 项目实验： |
| 实验一 烧写 uboot 到 SD 卡 | 整体架构分析；Android 源码中编写硬件驱 |
| 实验二 使用 sdfuse 烧写系统： | 动；编写 HAL 层；编写 JNI 层；编写 SERVICE |
| 实验三 使用 fastboot 烧写系统 | 层；编写 app 软件；代码编译与使用； |
| 2.嵌入式 Andorid 开发环境的建立实验： | 6. FT210 ANDROID 的基础实验 |
| 实验一 Android 编译环境的安装：安装 Linux | C 应用程序编写实验，LED 控制、ADC 采样、 |
| 主机环境、安装必要的软件包、安装合适的 | 按键检测、PWM 蜂鸣器测试、串口通信实验、 |
| JDK、解压 Android 源码； | CAN 数据通信，数据库使用实验，播放器使 |
| 实验二 编译 uboot | 用，帧动画播放，服务器-客户端网络编程； |
| 实验三 编译 Android | ★7. Android 下 ZigBee 节点数据采集与控制: |
| 实验四 配置编译 Linux 内核 | 温湿度、三轴加速度、颜色、光线、光敏、数 |
| 3. Android 系统的测试与使用 | 字气压、继电器、遥控按键、火焰、雨滴、结 |
| ★4. ANDROID (WINDOWS)开发环境建立： | 露、RFID、振动、测距传感器、二氧化碳、 |
| 实验一 JAVA 环境建立，安装 JDK | 空气质量等节点。 |
| 实验二 ECLIPSE 安装 | ★8. Android 综合实验 |
| 实验三 ANDROID SDK 安装 | 实验一 基于 3G 传感数据网络通信实验 |
| 实验四 ADT 安装 | 实验二 基于 WiFi 的数据网络通信实验 |
| 实验五 创建、删除和浏览 AVD（模拟器） | 实验三 智能家居环境监控实训 |
|
1、基于 Qt 的 WSN 网络拓扑结构显示实验 2、基于 Android 的智能家居环境监控实验 3、基于 Qt 的智能交通与停车管理实验 4、基于 Android 的农业大棚远程监控实验 |
