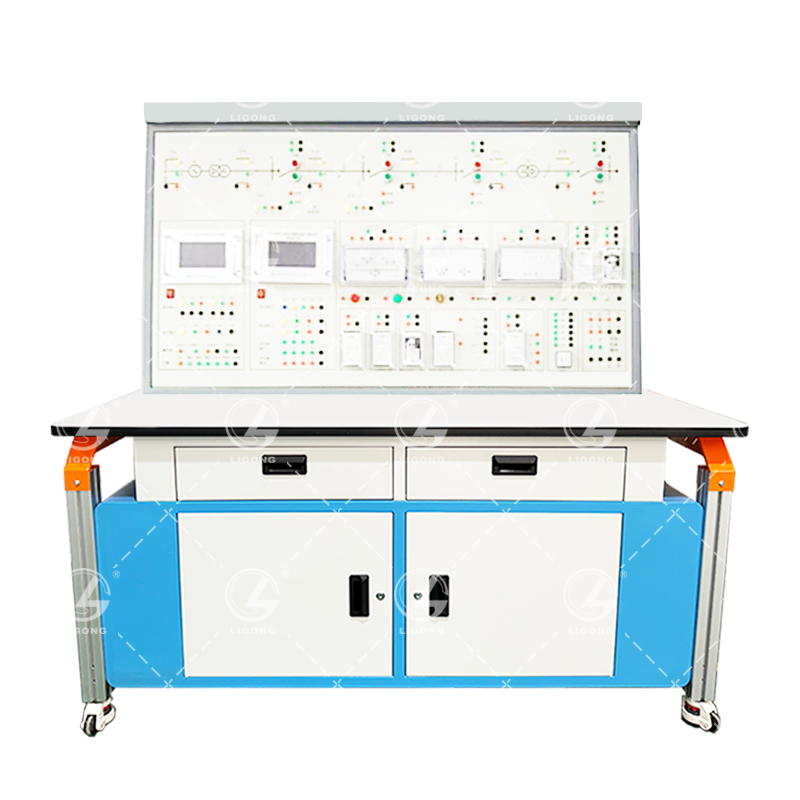

LG-DLK02A型 多功能继电保护及变电站综合自动化实验培训系统

品牌:理工实训 咨询电话:010-82827827 82827835

一、多功能继电保护实验台
    多功能继电保护实验台提供了一个典型的电力系统运行一次主系统,同时为继电保护实验提供一次系统平台。
包含以下模块:
1.数字式电流继电器和常规电流继电器
2.数字式电压继电器和常规电压继电器
3.数字式功率方向继电器和常规功率方向继电器
4.数字式差动继电器和常规差动继电器继电器
5.数字式阻抗继电器和常规阻抗继电器继电器
6.数字式反时限电流
7.0kV-35kV馈线成组微机保护测控装置功能:三段方向电流保护、过流加速保护(前加速、后加速可选)、反时限方向过流保护、低周减载保护、零序过压保护、过负荷保护、低电压保护、失压保护、TV断线检测、控制回路异常告警。
8.110kV线路成组微机保护测控装置功能:三段相间距离保护、三段接地距离保护、四段方向性零序电流保护、TV断线检测、控制回路异常告警。
9.变压器主保护测控装置功能:(差动保护必须与现场保护一致,三相差动保护)电流差动速断保护、比率制动差动保护、变压器过负荷保护(告警或跳闸)、差流告警、CT断线检测、重瓦斯告警/跳闸、轻瓦斯告警、超温告警/跳闸、过温告警。
10.变压器后备保护测控装置功能:复合电压启动元件、三段复合电压(方向)过流保护(三时限)、(零压闭锁)零序(方向)过流保护、间隙零序过流保护、零序过压保护、TV断线检测、重瓦斯告警/跳闸、轻瓦斯告警、超温告警/跳闸、过温告警。
11.电动机微机保护测控装置功能:两段过电流保护、两段负序过电流保护、反时限过流保护、低电压保护、过电压保护、零序过压保护、过负荷保护(告警或跳闸)、电动机启动时间过长保护、电动机堵转保护、TV断线检测、控制回路异常告警、过热告警/跳闸。
12.电容器微机保护测控装置功能:两段过电流保护、低电压保护、过电压保护、TV断线检测、控制回路异常告警。
13.发电机差动保护测控装置功能:(差动类保护必须与现场保护一致是三相差动保护)差动速度保护、比例制动差动保护、CT断线检测、差流越限、超温告警/跳闸、过温告警
14.发电机后备保护装置功能:复合电压启动元件、三段复合电压(方向)过流保护(三时限)、(零压闭锁)零序(方向)过流保护、零序过压保护、低电压保护、过电压、负序过压、过负荷、TV断线检测、超温告警/跳闸、过温告警.
二、实验项目
(一)继电器特性实验
1. 常规电流继电器特性实验
2. 常规电压继电器特性实验
3. 常规功率方向继电器特性实验
4. 常规差动继电器特性实验
5. 阻抗继电器特性实验
6. 时间继电器实验
7. 中间继电器实验
8. 重合闸继电器实验
(二)继电保护成组实验
1. *大、*小及正常运行方式下电流保护实验
2. 电流速断保护实验
3. 电流速断保护与三相一次重合闸综合实验
4. 限时电流速断保护实验
5. 限时电流速断保护与三相一次重合闸综合实验
6. 过电流保护实验
7. 过电流保护与三相一次重合闸综合实验
8.电流电压联锁速断保护实验
9. 三相一次重合闸实验
10. 低电压起动的过电流保护实验
11. 电流电压联锁速断保护与三相一次重合闸综合实验
(三)保护实验
1. 数字式继电器特性实验
1) 数字式电流继电器特性实验
2) 数字式电压继电器特性实验
3) 数字式功率方向继电器特性实验
4) 数字式差动继电器特性实验
5) 数字式阻抗继电器特性实验
6) 数字式反时限电器特性实验
2. 微机保护综合实验(可设置任意实验模型,并能进行故障录波和故障回放)
1) 10kV-35kV馈线保护综合实验
2) 110kV线路保护综合实验
3) 变压器保护综合实验
模拟重瓦斯告警、跳闸实验
模拟轻瓦斯告警实验
模拟超温告警、跳闸实验
模拟过温告警实验
4) 电容器保护综合实验
5) 电动机保护综合实验
6) 发电机差动保护实验(三相差动)
发电机差动速断保护实验
发电机比率制动差动保护实验
发电机模拟超温保护实验
发电机模拟过温保护实验
7) 发电机后备保护实验
发电机过电流保护实验
发电机低电压闭锁过电流保护实验
发电机复合电压闭锁过电流保护实验
发电机过电压保护实验
发电机零序过压保护实验
发电机负序过压保护实验
发电机低电压保护实验
发电机过负荷保护实验
发电机模拟超温保护实验
(四)变电站综合自动化实验
1. 变电站监控实验
2. 遥测、遥控、遥信操作功能实验
3. 变电站倒闸操作实验、实训
4. 变电站送电操作实训
5. 变电站停电操作实训
6. 继电保护接线实验
7. 110kV线路保护实验
8. 变压器保护实验
9. 10kV线路保护实验
10. 电容器保护实验
11. 电动机保护实验
(五)电气工程专业课程设计
可用于进行发电厂电气、电力网、继电保护课程设计,方便地检验课程设计成果。
(六)毕业设计及创新科研平台
系统通信协议开放,可作为保护、测控、变电站综合自动化等相关方向的毕业设计和创新科研平台。
三、功率放大装置技术参数:
1. 工作环境条件
2. 环境温度:-10℃~ 40℃
3. 相对湿度:5%~ 95%
4. 交流电源电压:220V±10%,50Hz±1%
5. 可调交流电压输出
6. 输出范围:四相,每相0~90V(有效值)
7. 输出功率:每相30VA
8. 输出相角:0-360度
9. 响应速度:<200us
10. 输出电压精度:≤0.5%
11. 可调交流电流输出
12. 输出范围:六相,每相0~15A(有效值)
13. 输出功率:每相100VA
14. 输出相角:0-360度
15. 响应速度:<200us
、高速数字物理接口箱
1、强大的联网功能:多台高速数字物理接口箱可联网构成二次信号源网络,在上位PC机设计组态和电力系统分析计算软件完成各个电压等级的一次输配电网络的真实组态;输入一次设备的真实参数,即可完成系统的潮流计算和针对系统中任意点发生任意故障的短路计算;输入各测控点真实电流互感器和电压互感器的变比,即可得到该测控点真实的二次电流、电压值;系统中装设测控点,可以同步向该测控点的微机保护硬件平台发送该点真实二次电流、电压模拟信号,以检验各保护的动作情况。由组态软件组态的一次主接线直观、真实,输入真实的设备参数,可以在系统中任意点设置故障类型,很方便的进行潮流计算和短路计算,由物理接口箱同步发出各测控点的二次电流、电压信号和开出信号。
2、通讯方式:以太网通信接口,保证通讯速率不低于100Mb/s。
3、参数:
包括机箱、CPU板等基本配置,AO板1块,DI板、DO板和电源板各1块。
AO板:每块有10路通道,共地输出,电平范围:-10V~+10V,分辨率16bit,绝对精度优于2mV。
DI板:每块有12路通道,既可用于电平输入,也可用于空节点输入,电平输入:0V/24V。
DO板:每块有8路通道,其中8路为电平输入,8路为空节点输入,电平输出:0V/24V。
五、电力故障录波及分析装置
通过电力故障录波及分析装置可以将整个实验过程全部进行录波,学生做完实验后可以将整个实验过程进行回放,便于老师进行教学和实验过程分析,能够使学生更好的掌握所学知识点。
1、12路模拟量同步采集.
2、通道采样频率10 KHz到100KHz可选。
3、12路开关量测量通道
4、开关量事件分辨率:0.1ms
5、3路开关量输出通道,开出量*大开断能力AC220V/1A
6、仪器自带1G内存
7、AD转换精度:16位
8、电流、电压波形采样精度为0.1%
9、具有10/100Mbps网口,具备数据远传功能。
10、故障回放模式下,可以存放12路20次录波数据,且每次录波时长不低于5分钟。
11、故障录波波形可以选择不同的播放频进行故障回放。
六、智能变电站仿真系统
用于仿真试验信号,由变电站信号控制主机组成,实现变电站模型组态、潮流和故障控制。利用智能变电站仿真系统主机设置变电站模型,模拟系统正常运行和各种故障情况。当模拟变电站正常运行时,智能变电站仿真系统软件进行变电站潮流计算;当模拟系统故障运行时,智能变电站仿真系统软件进行变电站故障运算。
用于仿真试验信号,测试各种继电器的动作特性。由变电站信号控制主机组成,并与各套实训系统中的微机型继电保护试验测试仪构成变电站二次信号通信网络,实现变电站模型组态、潮流和故障控制。利用信号源控制主机设置变电站模型,控制多台微机型继电保护试验测试仪发出信号,模拟系统正常运行和各种故障情况。当模拟变电站正常运行时,电力网信号模拟仿真系统软件进行变电站潮流计算,控制主机将计算出的潮流信号通过网络通信同步下载到多台测试仪中,由信号源系统产生模拟量和各种开关量给保护测控系统;当模拟系统故障运行时,电力网信号模拟仿真系统软件进行变电站故障运算,控制主机将计算出的故障信号同步下载到信号源系统中,提供给保护测控系统。
七、变电站监控软件
变电站监控系统结构由实验台上的微机保护装置和通信主机组成。
本实验系统具有强大的组态功能和良好的开放性,可以根据实验设备的数量灵活组态任意结构的变电站进行实验。可以5套和10套设备分别组成的变电站系统实验方案。
