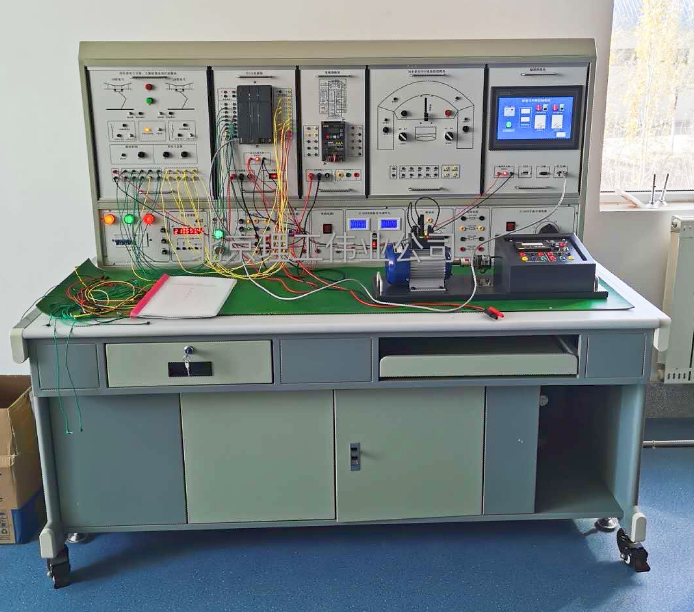

动车组(CRH3)电气控制系统安装与维修实训考核设备

一、概述
      LGJT-DQ01型 动车组(CRH3)电气控制系统安装与维修实训考核装置根据劳动部09版维修电工标准、职业院校«电工基础»、«工厂电气与维修»等教材,结合我国新型动车组的控制要求,简化出典型电气控制回路而研发生产的型动车组(CRH3)电气控制系统安装与维修实训考核设备。
      LGJT-DQ01型 动车组(CRH3)电气控制系统安装与维修实训考核装置包含了传统的继电控制和PLC、人机界面、通讯等多种控制方式,模块化结构,并带有模拟了相应的操作机构动作。设备的典型电路模块包括受电弓升降控制电路模块、主断控制电路模块、空调系统控制模块、牵引VVVF控制模块、紧急、停放车制动与转向架监控控制模块、照明控制模块、列车自动门控制电路、配电安装实训考核单元等八大部分。通过在本装置中的技能训练能在深入理解专业知识的同时,培养一线员工专业的实践技能。并且本装置还有利对操作顺序、调试过程、安装工艺等工作特性和接线原理的理解和掌握。
二、设备技术指标
1、外型:整体尺寸 1570mm×750mm×1790mm;
2、实训台架的材料:双层亚光密纹结构;
3、电源:
(1)电源输入:三相AC 380V ±10% 50HZ 三相五线;
(2)电源输出: 0~250/2A交流可调电源1路,380/2A三相交流电源2路、220V/2A单相电源2路、0~30V/2A直流可调电源1路,实验管理器:具有时钟、定时提醒、定时上电、定时切断电源功能。
4、仪表/表头:
(1)内部测量显示:指针式交流电压表1只,数字式直流电压表3只、数字式直流电流表3只、数字式交流电压表1只、数字式交流电流表1只,实时监控所测电压/电流变化;
(2)保护:短路保护、过载保护、欠压保护、漏电保护,漏电保护动作电流≤30mA。
三、设备系统总体构成
1. 台架包含实训桌、实训台、电气安装架、考核挂板存放柜等。实验桌有一个带锁抽屉,便于存放实训指导书、实训工具及附件,挂板柜便于存放常用的考核挂板;实训台有时间管理器,可以设定考核时间, 0~250/2A交流可调电源1路,380/2A三相交流电源2路、220V/2A单相电源2路、0~30V/2A直流可调电源1路、实训照明日关灯等。
2.实训装置配有10寸触摸屏,既可用于操作控制,又可实时显示模拟控制对象的动作过程。
3. 配电安装实训考核单元是实现电气安装和现场规范实现、工艺实现的理想实训单元。通过训练,加强受训人员了解和掌握国家标准、专业标准、企业标准和相关的操作规范。提高了受训人员的基本操作技能水平,对行业和企业发展、产品推广起到积极作用。
4. 牵引VVVF控制模块包括触摸屏、西门子S7-200SMART SR40  PLC控制器、通讯线缆、西门子V20变频器、编码器组成。可以实现标准通信接口,实现上位机对本系统的监控功能。
四、配置清单(数量为1合计数量)
序号 材料名称 单位 数量 主要设备 备注
1 西门子主机模块 1 SR40
2 触摸屏模块 1 昆仑通态10寸触摸屏
3 下载线 1 西门子
4 受电弓升降控制电路模块 1
5 紧急、停放制动与转向架监控控制电路模块 1
6 主断环路控制电路模块 1
7 空调控制电路模块 1
8 列车VVVF牵引控制模块 1
9 客室照明控制电路模块 1
10 列车自动门控制电路 1
11 配电安装实训单元 1 由网孔板及安装元件组成 (详见附表1)
12 实训用台架 1 含实训桌、实训台(可移动和固定、钢制、表面喷塑、实训用电源等。
13 常用工具 1   详见附表2
14 实训用耗材 1   详见附表2
15 实训指导书 1
16 安装耗材 1
附表一
配电安装实训单元
序号 名称 规格 数量 单位 备注
1 网孔板   1
2 空气开关 DZ4763-6A3P 1
3 空气开关 DZ4763-6A2P 1
4 熔断器 RT18—3P 1
5 熔断器 RT18—2P 1
6 接触器 CJX2-0910 5 AC220V
7 热保护继电器 R16B-20/3 3 AC220V
8 热保护继电器座   3
9 时间继电器 ST3PA-B/380V(0-60S) 2 AC220V
10 按钮   5
11 指示灯   3
12 电阻器 10W 3
13 中间继电器   1 AC220V
14 中间继电器座   1
15 按钮与指示灯支架   1
16 接线端子 TB1012 3 12节/只
附表二.
常用工具及耗材(与配电安装实训单元配套)
序号 名称 规格 数量 单位 备注
1 数字万用表   1
2 斜口钳   1
3 尖嘴钳   1
4 剥线钳   1
5 冷压钳   1
6 一字螺丝刀 4寸 1
7 十字螺丝刀 4寸 1
8 一字螺丝刀 3寸 1
9 十字螺丝刀 3寸 1
10 线槽 3025 2
11 导轨 35 1
12 插针 1.5mm2 1 1000只
13 导线 BVR 1.5mm2 5 黄绿红蓝,双色各一
14 扎带 100mm 1 1000只
五、实训项目
本设备可以完成以下典型实训:
1.动车组典型电气控制电路的工作原理与故障分析与排除
实训一  西门子PLC的编程实训
实训二  人机界面的基本界面的编程实训
实训三  西门子基本通讯实训
实训四  变频器基本参数设置实训
实训五  变频器多速段控制实训
实训六  基于西门子PLC与变频器的通讯的开环控制实训
实训七  基于西门子PLC与变频器的通讯的闭环控制实训
实训八  编码器在PLC上的编程实训
实训九  人机界面与PLC的通讯实训
2. 基础继电控制回路及动车组典型电气控制电路的安装
实训一  按钮联锁的正、反转控制线路
实训二  接触器联锁电动机正、反转控制线路
实训三  接触器和按钮双重联锁正反转控制线路
实训四  按钮切换的Y-△启动控制线路
实训五  时间继电器切换Y-△降压启动控制线路
实训六  三相交流异步电动机能耗制动控制线路
实训七  受电弓升降控制电路
实训八  主断控制电路
实训九  牵引VVVF控制电路
实训十  空调系统控制电路
实训十一  紧急、停放车制动与转向架监控控制电路
实训十二  照明控制电路
实训十三  列车自动门控制电路
