地铁车站供电系统实训基地建设方案
一、概述

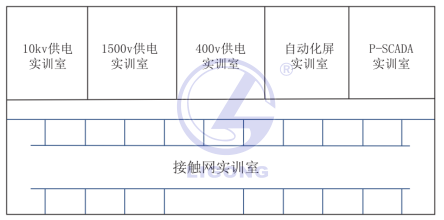

地铁供电实训基地按照地铁车站供电系统标准及通用形式进行设计，由10KV实训设备、1500V实训设备、400V实训设备、供电电 源屏实训设备、继电保护实训设备、P-SCADA实训设备组成，所有系统设备釆用地铁原厂真实设备，并由资深地铁培训专家结合 地铁供电岗位的需求对产品加以设计改造，配以我司研发的岗位技能培训手册，可指导师生高效的使用实训设备进行岗位技能知识的培训，培养出高技能的实用型人才，同时能满足相关技术竞赛、职业技能鉴定的要求。
二、LGXD-GD10型 10KV实训室设备
（一）产品特点
LGXD-GD10型10KV实训设备室基于地铁真实的设备加以教学改造，可实现供电岗位人员10KV设备所有科目的学习和实操。
（二）模块组成
LGXD-GD10型10KV实训设备室由变压器柜、母联柜、PT柜、馈线柜组成。
（三）功能
1、高压供电系统认知
2、高压供电设备操作经
3、设备故障排査处理
三、LGXD-GD15型 1500V实训室设备
（一）产品特点
LGXD-GD15型 1500V实训室设备基于地铁真实的设备加以教学改造，可实现供电岗位人员1500V设备所有科目的学习和实操。
（二）模块组成
LGXD-GD15型 1500V实训室设备由进线柜、负极柜、馈线开关柜、馈线小车、钢轨电位限制装置组成。
（三）功能
1、牵引供电系统认知
2、供电设备操作维护
3、设备故障排查处理
四、LGXD-GD40型 400V实训室设备
（一）产品特点
LGXD-GD40型 400V实训室设备基于地铁真实的设备加以教学改造，可实现供电岗位人员400V设备所有科目的学习和实操。
（二）模块组成
LGXD-GD40型 400V实训室设备由配电变压器、电容柜、各负载开关、进线柜、母联柜组成。
（三）功能
1、低压配电系统认知
2、设备操作维护
3、设备故障处理
五、LGXD-GD01型 供电电源屏实训室设备
（一）产品特点
LGXD-GD01型 供电电源屏实训室设备基于地铁真实的设备加以教学改造，可实现供电岗位人员供电电源屏设备所有科目的学习和实操。
（二）模块组成
LGXD-GD01型 供电电源屏实训室设备由配电模块、防雷系统、监控系统组成。
（三）功能
设备的认知、设备操作维护、设备故障处理。
六、LGXD-GD02型 地铁继电保护实训设备
（一）产品特点
LGXD-GD02型 地铁继电保护实训设备基于地铁真实的设备加以教学改造，以满足供电岗位人员对电力系统微机保护基本功能的学习和实验。还能满足培养学员进行保护常用继电器（重合闸继电器、差动继电器、功率方向继电器、同步检查继电器、感应型反时过流继电器、整流型方向阻抗继电器、相位表及开关组件等）的工作原理、内部结构、基本特性和整定调试与校验的专业技能。同时，能满足相关技术竞赛、职业技能鉴定的要求。
1、LGXD-GD02型 地铁继电保护实训设备采用挂箱结构，可以根据实验实训内容需要进行组合。实验台能够满足实验实训指导书中全部实验实训内容，实验仪表精度高。实训台实验所需要的部件和专用连接导线，所提供部件的性能、规格等均能满足实验的需要。控制屏供电隔离，并设有内、外电压、电流型漏电保护装置。
2、为进行继电保护实验实训，实验台配备三相交流电源，可调交流电压源、电流源、直流电源、可调电阻、固定电阻等电源和可调负载。
3、设备具有完备的安全保护措施，以保证设备和人身的安全。
4、实验实训台的左侧是电源控制屏，中间和右侧是挂箱悬挂区，在挂箱区的下边是电源及调压器、电阻器等实验用部件，可以根据不同的实验项目选择不同的挂箱，实验台中部设有两个抽屉，下部是储藏室。实验台两边设有两个单相三线220V电源插座和一个三相四线380V电源插座。
（二）安全保护
保证进行实验师生的人身安全，杜绝触电事故对师生的伤害，这是本实验实训台*重要的安全性指标，满足开放型教学的要求，实验实训台设有完善的人身安全防护措施：
1、进线总开关为电流型漏电保护小型断路器。
2、实验台内部安装有电网电源隔离变压器，将实验用电与电网隔离，所有的外引实验电源均从隔离变压器后面引出（即浮地设计）。
3、在隔离变压器前、后均装有电压型漏电保护器，用于检测实验实训台壳体电压。
4、实验实训台所用实验导线均为安全型无法触及插接线。
5、各种实验电源均装有过载跳闸保护。
6、电压表电流表等均设有过载保护回路。
7、实验实训台壳体接地，实验实训台后面设有接地端子。
8、电网电源以及实验电源如发生情况，电流漏电保护和电压漏电保护同时检测工作，其中电网漏电保护器或实验电源漏电保护器跳闸，隔离变压器前、后电压漏电保护作用于切断实验台控制交流接触器；实验电源漏电保护，以及隔离变压器前、后电压漏电保护还有动作报警功能，动作后须手动复位。动作指标；电流：30mA； 电压：不大于36V。
（三）技术条件
1、输入电源：三相四线(或三相五线)，380V±5% 50Hz
2、工作环境：温度-10～+40º，相对湿度<85%(25℃) 海拔<4000m；使用于无腐蚀性气体、无明显尘埃的场合。
3、漏电保护指标： 电流：30mA； 电压：不大于36V。
4、整机容量：<1.5KVA
5、重 量：<180公斤
6、外型尺寸：1786×720×1600mm
（四）配置清单
（四）功能
A、继电器特性实验实训：
1．电磁型电压继电器实验实训
2．电磁型电流继电器实验实训
3．电磁型时间继电器实验实训
4．电磁型中间继电器实验实训
5．带保持线圈的中间继电器实验实训
6．带延时触点的中间继电器实验实训
7．信号继电器实验实训
8．负序电压继电器实验实训
9．冲击继电器特性实验实训
10．一次重合闸继电器特性实验实训
11．闪光继电器实验实训
B、继电器保护实验实训
1．定时限过电流保护实验实训
2．瞬时过电流速断保护实验实训
3．反时限过电流保护实验实训
4．6-10KV线路二段式电流保护实验实训
5．6-10KV线路三段式电流保护实验实训
6．低电压闭锁过电流保护实验实训
7．低电压启动过电流动作实验实训
8．复合电压起动过电流保护实验实训
9．单侧电源线路三相一次重合闸实验实训
10．自动重合闸前加速保护实验实训
11．自动重合闸后加速保护实验实训
12．发电机过电压保护实验实训
13．明备用二路电源互投电路实验实训
14．暗备用母联断路器自动投入电路实验实训
C、二次控制回路实验实训
1．断路器手动分闸、合闸实验实训
2．闪光继电器构成的闪光装置实验实训
3．具有灯光监视的断路器控制实验实训
4．具有灯光音响监视的断路器控制实验实训
5．中央复归 不重复动作事故信号装置实验实训
6．中央复归 可重复动作事故音响信号装置
7．装有防跳闭锁的断路器控制回路实验实训
8．中央复归重复动作预告信号装置实验实训
9．6～10KV母线的电压测量和绝缘监视实验实训
D、继电保护综合实验实训
1．线路二段电流保护与自动重合闸前加速实验实训
2．线路二段电流保护与自动重合闸后加速实验实训
3．低电压闭锁过电流保护与自动重合闸前加速实验实训
4．低电压闭锁过电流保护与自动重合闸后加速实验实训
5．低电压启动过电流保护与自动重合闸前加速实验实训
6．低电压启动过电流保护与自动重合闸后加速实验实训
7．复合电压启动过电流保护与自动重合闸前加速实验实训
8．复合电压启动过电流保护与自动重合闸后加速实验实训
9．二路电源互投与定时限过电流保护实验实训
10．二路电源互投与电流速断保护实验实训
11．母联断路器自动投入与定时限过电流保护实验实训
12．母联断路器自动投入与电流速断保护实验实
E、微机保护模拟实验实训
1 .电流速断保护模拟实验
2．带方向闭锁的电流速断保护模拟实验
3．低压闭锁电流速断保护模拟实验
4．带定值加倍电流速断保护模拟实验
5．限时电流速断保护模拟实验
6．带方向闭锁的限时电流速断保护模拟实验
7．低压闭锁限时电流速断保护模拟实验
8．带定值加倍限时电流速断保护模拟实验
9．定时限过流保护模拟实验
10．带方向闭锁的定时限过流保护模拟实验
11．低压闭锁定时限过流保护模拟实验
12．带定值加倍定时限过流保护模拟实验
13．反时限过流保护模拟实验
14．负序电流保护模拟实验
15. 负序电压保护模拟实验
16．过电压保护模拟实验
17．低电压保护模拟实验
18．失压保护模拟实验
19．CT回路断线告警模拟实验
20．PT回路断线告警模拟实验
21．控制回路电源失电模拟实验
22．合闸回路断线告警模拟实验
23．跳闸回路断线告警模拟实验
24.线路自动重合闸模拟模拟实验
25.后加速保护模拟实验
26.进线备自投模拟实验
27.母联备自投模拟实验
28.逆功率保护模拟实验
七、LGXD-PS01型 P-SCADA实训设备
（一）产品特点
LGXD-PS01型 P-SCADA实训设备主要面向电力调度员和电力维修人员，该实训设备中将运行由9座地铁变电站组成的供电系统，通过实训系 统能够对学员进行P-SCADA所有科目的学习和实操，并提供针对性的考试。
（二）功能
P-SCADA全部操作、电力系统的各类故障演练、电力系统继电保护动作原理、大面积供电故障。
八、LGXD-GD03型 接触网实训基地
（一）产品特点
LGXD-PS01型 P-SCADA实训设备包括接触网常见三种形式（柔性、刚性、第三轨）。釆用真实地铁建设标准建设，不同类型的接触网线路至 少50M,规模满足30人班级开展实训，满足供电专业学员理论学习与实践学习的需求，同时应能够满足技能鉴定和在岗职工培训需求。
（二）模块组成
1、柔性接触网区段设备
2、刚性接触网区段设备
3、第三轨区段设备
4、供电、分段设备
（三）功能
1、接触网类型、种类及结构的认知
2、接触网相关组件的更换及安装
3、接触网设备设施参数的调整
4、接触网故障处理及检修的实训
九、供电岗位体系微课
我公司开发的城市轨道交通（供电岗位体系）微课资源库，是一整套的体系化的微课教学资源，是针对城市轨道交通供 电岗位体系各个专业进行行业分析和岗位分析及能力胜任模型设计和研发的体系化的微课，它具有实用性、专业性、易学 性、系统性四大特点，并同时可以配合定制开发的教学管理系统进行使用，有效的帮助教师教学。
1、接触网
2、供电系统概述
3、城市供电系统组成
十、考试系统（供电岗位）
本公司开发的考试系统（供电岗位）,是基于城市轨道交通行业的供电岗位特点定制开发的，可为各地铁企业用户提 供良好的网络考试解决方案，可实现岗前测试、专项测试、季度年度测试等。该考试系统可方便的创建题库，发布试卷， 组织考试，并由系统自动批改，支持各种常见题型，将考试简单化，减轻工作量，提高效率。
地铁供电实训基地按照地铁车站供电系统标准及通用形式进行设计，由10KV实训设备、1500V实训设备、400V实训设备、供电电 源屏实训设备、继电保护实训设备、P-SCADA实训设备组成，所有系统设备釆用地铁原厂真实设备，并由资深地铁培训专家结合 地铁供电岗位的需求对产品加以设计改造，配以我司研发的岗位技能培训手册，可指导师生高效的使用实训设备进行岗位技能知识的培训，培养出高技能的实用型人才，同时能满足相关技术竞赛、职业技能鉴定的要求。
（一）产品特点
LGXD-GD10型10KV实训设备室基于地铁真实的设备加以教学改造，可实现供电岗位人员10KV设备所有科目的学习和实操。
（二）模块组成
LGXD-GD10型10KV实训设备室由变压器柜、母联柜、PT柜、馈线柜组成。
（三）功能
1、高压供电系统认知
2、高压供电设备操作经
3、设备故障排査处理
三、LGXD-GD15型 1500V实训室设备
（一）产品特点
LGXD-GD15型 1500V实训室设备基于地铁真实的设备加以教学改造，可实现供电岗位人员1500V设备所有科目的学习和实操。
（二）模块组成
LGXD-GD15型 1500V实训室设备由进线柜、负极柜、馈线开关柜、馈线小车、钢轨电位限制装置组成。
（三）功能
1、牵引供电系统认知
2、供电设备操作维护
3、设备故障排查处理
四、LGXD-GD40型 400V实训室设备
（一）产品特点
LGXD-GD40型 400V实训室设备基于地铁真实的设备加以教学改造，可实现供电岗位人员400V设备所有科目的学习和实操。
（二）模块组成
LGXD-GD40型 400V实训室设备由配电变压器、电容柜、各负载开关、进线柜、母联柜组成。
（三）功能
1、低压配电系统认知
2、设备操作维护
3、设备故障处理
五、LGXD-GD01型 供电电源屏实训室设备
（一）产品特点
LGXD-GD01型 供电电源屏实训室设备基于地铁真实的设备加以教学改造，可实现供电岗位人员供电电源屏设备所有科目的学习和实操。
（二）模块组成
LGXD-GD01型 供电电源屏实训室设备由配电模块、防雷系统、监控系统组成。
（三）功能
设备的认知、设备操作维护、设备故障处理。
六、LGXD-GD02型 地铁继电保护实训设备
（一）产品特点
LGXD-GD02型 地铁继电保护实训设备基于地铁真实的设备加以教学改造，以满足供电岗位人员对电力系统微机保护基本功能的学习和实验。还能满足培养学员进行保护常用继电器（重合闸继电器、差动继电器、功率方向继电器、同步检查继电器、感应型反时过流继电器、整流型方向阻抗继电器、相位表及开关组件等）的工作原理、内部结构、基本特性和整定调试与校验的专业技能。同时，能满足相关技术竞赛、职业技能鉴定的要求。
1、LGXD-GD02型 地铁继电保护实训设备采用挂箱结构，可以根据实验实训内容需要进行组合。实验台能够满足实验实训指导书中全部实验实训内容，实验仪表精度高。实训台实验所需要的部件和专用连接导线，所提供部件的性能、规格等均能满足实验的需要。控制屏供电隔离，并设有内、外电压、电流型漏电保护装置。
2、为进行继电保护实验实训，实验台配备三相交流电源，可调交流电压源、电流源、直流电源、可调电阻、固定电阻等电源和可调负载。
3、设备具有完备的安全保护措施，以保证设备和人身的安全。
4、实验实训台的左侧是电源控制屏，中间和右侧是挂箱悬挂区，在挂箱区的下边是电源及调压器、电阻器等实验用部件，可以根据不同的实验项目选择不同的挂箱，实验台中部设有两个抽屉，下部是储藏室。实验台两边设有两个单相三线220V电源插座和一个三相四线380V电源插座。
（二）安全保护
保证进行实验师生的人身安全，杜绝触电事故对师生的伤害，这是本实验实训台*重要的安全性指标，满足开放型教学的要求，实验实训台设有完善的人身安全防护措施：
1、进线总开关为电流型漏电保护小型断路器。
2、实验台内部安装有电网电源隔离变压器，将实验用电与电网隔离，所有的外引实验电源均从隔离变压器后面引出（即浮地设计）。
3、在隔离变压器前、后均装有电压型漏电保护器，用于检测实验实训台壳体电压。
4、实验实训台所用实验导线均为安全型无法触及插接线。
5、各种实验电源均装有过载跳闸保护。
6、电压表电流表等均设有过载保护回路。
7、实验实训台壳体接地，实验实训台后面设有接地端子。
8、电网电源以及实验电源如发生情况，电流漏电保护和电压漏电保护同时检测工作，其中电网漏电保护器或实验电源漏电保护器跳闸，隔离变压器前、后电压漏电保护作用于切断实验台控制交流接触器；实验电源漏电保护，以及隔离变压器前、后电压漏电保护还有动作报警功能，动作后须手动复位。动作指标；电流：30mA； 电压：不大于36V。
（三）技术条件
1、输入电源：三相四线(或三相五线)，380V±5% 50Hz
2、工作环境：温度-10～+40º，相对湿度<85%(25℃) 海拔<4000m；使用于无腐蚀性气体、无明显尘埃的场合。
3、漏电保护指标： 电流：30mA； 电压：不大于36V。
4、整机容量：<1.5KVA
5、重 量：<180公斤
6、外型尺寸：1786×720×1600mm
（四）配置清单
| 序号 | 编 号 | 名 称 | 数量（台/套） |
| 1 | DB1 | 电源仪表控制屏 | 1 |
| 2 | 实验实训桌 | 1 | |
| 3 | DB02 | 模拟断路器组件 | 1 |
| 4 | DB03 | 数字式电秒表 | 1 |
| 5 | DB04 | 光字牌组件 | 1 |
| 6 | DB05 | 电压继电器组件（一） | 1 |
| 7 | DB06 | 电流继电器组件（二） | 1 |
| 8 | DB07 | 中间继电器组件（三） | 1 |
| 9 | DB08 | 时间继电器组件（四） | 1 |
| 10 | DB09 | 冲击继电器组件（五） | 1 |
| 11 | DB10 | 信号继电器组件（六） | 1 |
| 12 | DB11 | 重合闸继电器组件 | 1 |
| 13 | DB12 | 负序电压继电器组件 | 1 |
| 14 | DB14 | 闪光继电器及微安表组件 | 1 |
| 15 | DB15 | 反时限过电流继电器组件 | 1 |
| 16 | DB16-1 | 可调电阻器组件 | 1 |
| 17 | DB17 | 差动继电器组件 | 1 |
| 18 | DB21 | 数字式交流电压表及开关组件 | 1 |
| 19 | DB22 | 数字式交流电流表 | 1 |
| 20 | DB23 | 数字式直流电压、电流表 | 1 |
| 21 | DB25 | 微机继电保护组件 | 1 |
| 22 | DB26 | 两路电源互投模拟盘及母联继路器自动投入模拟盘 | 1 |
| 23 | DB27 | 模拟电压互感器及电压表 | 1 |
| 24 | 教师台计算机 | 联想T4900型微机（E7200cpu/2G内存、250G硬盘/DVD光驱/256M独立显卡/17″LCD显示器） | 1 |
| 25 | 实验指导书 | 2 | |
| 26 | 实验连线 | 30 | |
| 28 | 工具 | 万用表、螺丝刀、尖嘴钳 | 1 |
| 29 | 课凳 | 2 |
A、继电器特性实验实训：
1．电磁型电压继电器实验实训
2．电磁型电流继电器实验实训
3．电磁型时间继电器实验实训
4．电磁型中间继电器实验实训
5．带保持线圈的中间继电器实验实训
6．带延时触点的中间继电器实验实训
7．信号继电器实验实训
8．负序电压继电器实验实训
9．冲击继电器特性实验实训
10．一次重合闸继电器特性实验实训
11．闪光继电器实验实训
B、继电器保护实验实训
1．定时限过电流保护实验实训
2．瞬时过电流速断保护实验实训
3．反时限过电流保护实验实训
4．6-10KV线路二段式电流保护实验实训
5．6-10KV线路三段式电流保护实验实训
6．低电压闭锁过电流保护实验实训
7．低电压启动过电流动作实验实训
8．复合电压起动过电流保护实验实训
9．单侧电源线路三相一次重合闸实验实训
10．自动重合闸前加速保护实验实训
11．自动重合闸后加速保护实验实训
12．发电机过电压保护实验实训
13．明备用二路电源互投电路实验实训
14．暗备用母联断路器自动投入电路实验实训
C、二次控制回路实验实训
1．断路器手动分闸、合闸实验实训
2．闪光继电器构成的闪光装置实验实训
3．具有灯光监视的断路器控制实验实训
4．具有灯光音响监视的断路器控制实验实训
5．中央复归 不重复动作事故信号装置实验实训
6．中央复归 可重复动作事故音响信号装置
7．装有防跳闭锁的断路器控制回路实验实训
8．中央复归重复动作预告信号装置实验实训
9．6～10KV母线的电压测量和绝缘监视实验实训
D、继电保护综合实验实训
1．线路二段电流保护与自动重合闸前加速实验实训
2．线路二段电流保护与自动重合闸后加速实验实训
3．低电压闭锁过电流保护与自动重合闸前加速实验实训
4．低电压闭锁过电流保护与自动重合闸后加速实验实训
5．低电压启动过电流保护与自动重合闸前加速实验实训
6．低电压启动过电流保护与自动重合闸后加速实验实训
7．复合电压启动过电流保护与自动重合闸前加速实验实训
8．复合电压启动过电流保护与自动重合闸后加速实验实训
9．二路电源互投与定时限过电流保护实验实训
10．二路电源互投与电流速断保护实验实训
11．母联断路器自动投入与定时限过电流保护实验实训
12．母联断路器自动投入与电流速断保护实验实
E、微机保护模拟实验实训
1 .电流速断保护模拟实验
2．带方向闭锁的电流速断保护模拟实验
3．低压闭锁电流速断保护模拟实验
4．带定值加倍电流速断保护模拟实验
5．限时电流速断保护模拟实验
6．带方向闭锁的限时电流速断保护模拟实验
7．低压闭锁限时电流速断保护模拟实验
8．带定值加倍限时电流速断保护模拟实验
9．定时限过流保护模拟实验
10．带方向闭锁的定时限过流保护模拟实验
11．低压闭锁定时限过流保护模拟实验
12．带定值加倍定时限过流保护模拟实验
13．反时限过流保护模拟实验
14．负序电流保护模拟实验
15. 负序电压保护模拟实验
16．过电压保护模拟实验
17．低电压保护模拟实验
18．失压保护模拟实验
19．CT回路断线告警模拟实验
20．PT回路断线告警模拟实验
21．控制回路电源失电模拟实验
22．合闸回路断线告警模拟实验
23．跳闸回路断线告警模拟实验
24.线路自动重合闸模拟模拟实验
25.后加速保护模拟实验
26.进线备自投模拟实验
27.母联备自投模拟实验
28.逆功率保护模拟实验
七、LGXD-PS01型 P-SCADA实训设备
（一）产品特点
LGXD-PS01型 P-SCADA实训设备主要面向电力调度员和电力维修人员，该实训设备中将运行由9座地铁变电站组成的供电系统，通过实训系 统能够对学员进行P-SCADA所有科目的学习和实操，并提供针对性的考试。
（二）功能
P-SCADA全部操作、电力系统的各类故障演练、电力系统继电保护动作原理、大面积供电故障。
八、LGXD-GD03型 接触网实训基地
（一）产品特点
LGXD-PS01型 P-SCADA实训设备包括接触网常见三种形式（柔性、刚性、第三轨）。釆用真实地铁建设标准建设，不同类型的接触网线路至 少50M,规模满足30人班级开展实训，满足供电专业学员理论学习与实践学习的需求，同时应能够满足技能鉴定和在岗职工培训需求。
（二）模块组成
1、柔性接触网区段设备
2、刚性接触网区段设备
3、第三轨区段设备
4、供电、分段设备
（三）功能
1、接触网类型、种类及结构的认知
2、接触网相关组件的更换及安装
3、接触网设备设施参数的调整
4、接触网故障处理及检修的实训
九、供电岗位体系微课
我公司开发的城市轨道交通（供电岗位体系）微课资源库，是一整套的体系化的微课教学资源，是针对城市轨道交通供 电岗位体系各个专业进行行业分析和岗位分析及能力胜任模型设计和研发的体系化的微课，它具有实用性、专业性、易学 性、系统性四大特点，并同时可以配合定制开发的教学管理系统进行使用，有效的帮助教师教学。
1、接触网
2、供电系统概述
3、城市供电系统组成
十、考试系统（供电岗位）
本公司开发的考试系统（供电岗位）,是基于城市轨道交通行业的供电岗位特点定制开发的，可为各地铁企业用户提 供良好的网络考试解决方案，可实现岗前测试、专项测试、季度年度测试等。该考试系统可方便的创建题库，发布试卷， 组织考试，并由系统自动批改，支持各种常见题型，将考试简单化，减轻工作量，提高效率。
