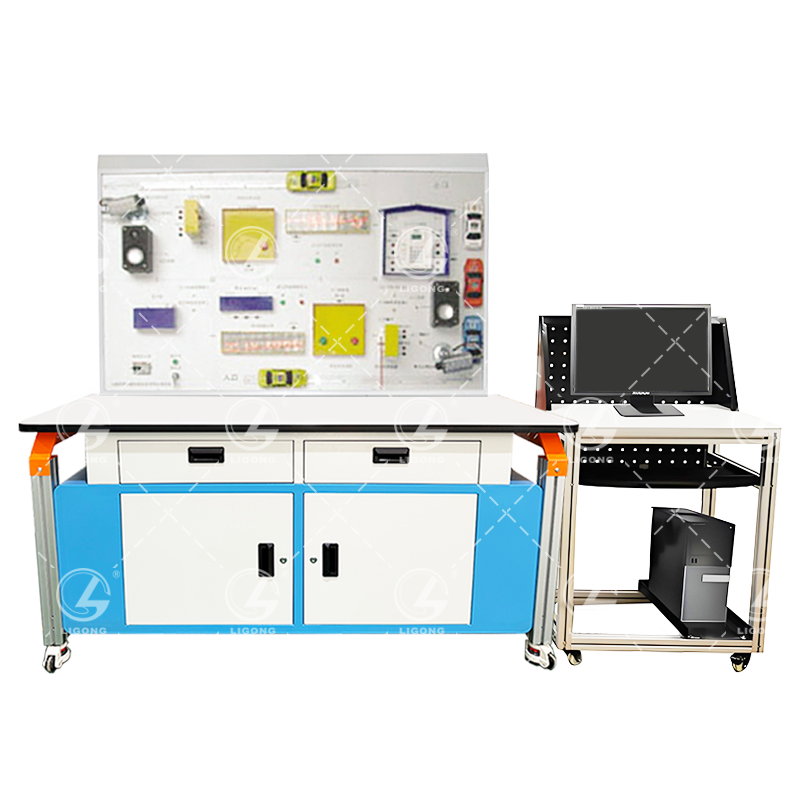

LG-Y03型停车场计费管理系统实验实训装置

品牌：理工伟业咨询电话：010-82827827 82827835

LG-Y03型 停车场计费管理系统实验实训装置是根据目前我国建筑电气、楼宇智能化专业的实训内容精心设计的，它可全面反映停车场系统工作原理及当前先进的识别技术。感应式IC卡停车场系统采用感应IC卡读卡技术，它将射频卡技术、自动挡车道闸、车辆感应技术、工业控制技术等先进、成熟的技术集成在停车管理系统中。停车场计费管理系统实验实训装置采用模块化设计。针对不同的需求选择适当的系统配置，能够有效地管理资源，防止票款流失，极大的提高管理工作的效率。

一、系统原理构架
1、示意图

2、图像识别系统软件

二、设备参数
1、系统实训功能概述：
LG-Y03型 停车场计费管理系统实验实训装置能进行各种停车场计费管理系统操作演示、出入口控制器的设置、仿真模型车辆的仿真出入控制、摄像机图像对比、控制闸道及地磁感应系统的工作原理、用户的月租卡设置，停车场计费管理软件的使用方法、线路的设计与连接、实验和实训，并可于一卡通及小区系列中的其他设备联网进行各种综合实训。

2、永久用户车辆进入停车场时，读感器自动检测到车辆进入，并判断所持卡的合法性。如合法，道闸开启，车辆驶入停车场，数字录像机抓拍下该车辆的照片，并存储在电脑里，控制器记录下该车辆进入的时间，联机时传入电脑。
3、临时用户车辆进入停车场时，从出票机中领取临时卡，读感器自动检测到车辆进入，并判断所持卡的合法性。如合法，道闸开启，车辆驶入停车场，数字录像机抓拍下该车辆的照片，并存储在电脑里，控制器记录下该车辆进入的时间，联机时传入电脑。
4、永久用户车辆离开停车场时，读感器自动检测到车辆离开，并判断所持卡的合法性。如合法，道闸开启，车辆离开停车场，数字录像机录下该车辆的照片，并存储在电脑里，控制器记录下该车辆离开的时间，联机时传入电脑。
5、临时用户车辆离开停车场时，控制器能自动检测到临时卡，提示司机必须交费，临时车必须将临时卡交还保安，并需交一定的费用。经保安确认后方能离开。车辆驶出停车场时，数字录像机录下该车辆的照片，并存储在数字录像机中，控制器记录下该车辆离开的时间，联机时传入数字录像机。为了有效防止不法分子偷停车卡后再入停车场偷车的情况发生，采用图像捕捉卡将入口处摄取的车辆图像存入计算机硬盘，当车辆出场时，采用图像捕捉卡将出口处摄取的车辆图像存入计算机，计算机自动调出入场时车辆图像及出场时的图像，经人工识别，确认同一卡号，同一车辆时放行；异者报警。系统具有车辆图像捕捉功能，停车场除对临时外来车辆及固定月租卡车辆管理以外，同时也可绝对保证停放车辆的安全，并有效地防止车辆丢失。
6、系统技术指标
工作电压：单相三线220V±5% 50Hz
整机容量：<300W
外型尺寸：1600mm×800mm×1500mm
安全保护：具有漏电自动保护装置
三、基本配置
1、停车场系统模拟屏（铁质双层亚光密纹喷塑结构）
(1)交流电源
提供交流电源：单相交流电 220V 50Hz
(2)模拟停车场系统
(3)停车场管理系统结构图
2、楼宇实训桌
月   实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3、入口控制机
    入口控制机是内嵌智能控制单元的入口控制核心，提供自动控制功能，用于既有月卡车辆自助进场、又有临时车辆自助进场的停车管理系统中。入口控制机可以联网工作，也可以脱机独立工作。智能控制单元不仅有独立的控制程序、时钟、存储器及各种输入输出，而且还具备CAN总线联网接口，脱机独立工作时可以暂存上万条的脱机记录，联网后自动上传。
4、出口控制机
    出口控制机是内嵌智能控制单元的出口自助读卡控制核心，提供自动控制功能，提高车辆出场的效率，做到月卡车辆无人值守管理。智能控制单元有独立的控制程序、时钟、存储器及各种输入输出，而且还具备CAN总线联网接口，脱机独立工作时可以暂存上万条的脱机记录，联网后自动上传。
5、出口控制机
    POS收银机是停车场收费管理系统中控制、收费和管理的中心。内嵌智能控制单元和存储单元，在提供自动控制功能的同时，还具有收费管理功能，可以脱离电脑进行独立的工作。POS收银机适用于月卡车辆和临时车辆相结合的停车管理系统中，用于监控出入口设备的通信、临时车辆的收费、系统的数据存储及与电脑的通信。既可以与电脑联机工作，又可以脱离电脑进行独立工作。智能控制单元有独立的控制程序、时钟、存储器及各种输入输出，而且还具备先进的CAN总线联网接口，智能控制单元可以独立存储1万张月卡信息和上万条系统事件记录和收费信息，与电脑联机后自动上传，导入数据库中。
6、道闸
    道闸采用专用力矩电机和控制电路，适用于各类停车场管理系统中的车辆出入口，限定车辆进出。
7、停车场3D立体车库模型
8、停车场专用发卡箱立体型
    采用有机材料制作，能完全与真实发卡箱一致，进能出入发卡
9、3D立体动感图像系统
    能采用3D图像真实动感地对比进出入国库车型，
10、3D模型汽车
    采用高防真各车型汽车，自动驾驶技术系统完成进出入车库，
四、实训项目
实训项目一：停车场管理过程的实训
实训项目二：出入口控制设备安装操作与连接实训
实训项目三：车辆检测器设备安装操作连接实训
实训项目四：摄像机的安装调试操作与线路的连接
实训项目五：仿真摄像机图像比对操作
实训项目六：系统接线操作与连接
实训项目七：收费系统的管理与操作实训
实训项目八：卡片的管理与操作实训
实训项目九：系统调试操作
实训项目十：进出入口的设置与线路原来的实训
实训项目十一：线路故障的判断与处理
实训顶目十二系统与车库管理系统的扩展实训
五、配置清单

序号	名称	数量
1	收费亭	1套
2	读卡器	2套
3	高清摄像机	2套
4	进出口车位显示屏	2套
5	进出口闸机	1套
6	控制器	1只
7	网络制器	1套
8	模拟汽车	1套
9	语音音箱	1套
10	地感线圈	1套
11	管理软件	1套
