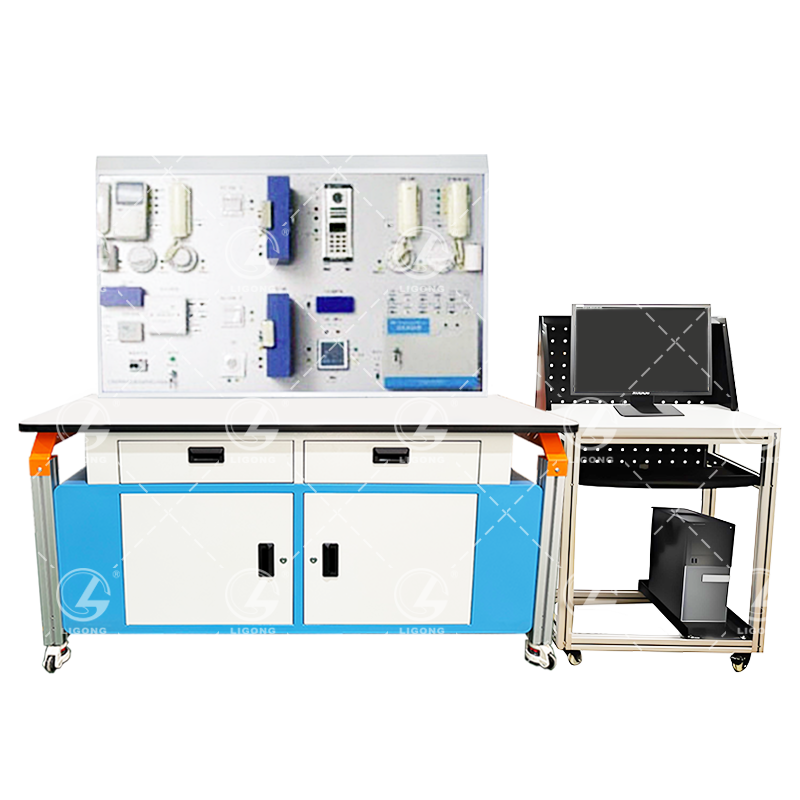

LG-Y02型 楼宇对讲及门禁系统实验实训装置

品牌:理工伟业 咨询电话:010-82827827 82827835

       LG-Y02型 楼宇对讲及门禁系统实验实训装置能让学生进行楼宇对讲及门禁系统的元件、作用、组成和原理的认识实训。LG-Y02型 楼宇对讲及门禁系统实验实训装置能让学生进行楼宇对讲及门禁系统的基本功能演示、开门按钮和钥匙开锁演示、门口机呼叫各话机操作、分机监视门口机操作、门口机和各分机向管理中心呼叫/紧急报警操作、管理中心呼叫/监视主机及呼叫分机操作、室内安防可视机和室内安防话机的安防模拟报警操作、门禁机刷卡开锁和管理中心的远程开锁操作、密码开锁操作、通过门禁机按门铃呼叫操作、门口机的编程操作、参数设置操作、户机设置操作、住户资料操作、通话操作、门口机状态监控操作、报警处理操作、数据处理操作、门禁设置操作、门禁发卡操作、元件的结构识别与安装、按线路图将各部分连线、设计并安装一个简易应用系统等操作实训。楼宇对讲及门禁系统实验实训装置能让学生进行线路故障的判断与处理、程序设置错误的判断与纠正。

一、装置组成:
    本系统控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由对讲主机、联网板、可视电源、可视户机、网络控制器、门禁考勤机、电脑中心软件系统等组成
二、系统实训功能:
    能进行各种楼宇对讲系统操作演示、可视对讲机的安装与连接、非可视对讲机的安装与连接、安防对讲机的安装与连接、可视门口机的安装与连接、门禁系统的安装与连接、,电控锁、灵性锁的工作原理及安装调试,楼宇对讲及门禁系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
三、系统技术指标:
1.工作电压:单相三线220V±5%  50Hz
2.整机容量:<300W
3.外型尺寸:150×70×180cm3
4.安全保护:具有漏电自动保护装置
5.故障设置:具有故障设置系统
6.环境温度:-20℃~+45℃
四、设备技术参数
1、20H-120VB1对讲主机:
  对讲主机一套,选用的是工程上使用的主流产品。并要具备安防功能小区电脑管理中心,还要具备下述功能和特点:
  主机外壳采用不锈钢材料。
  整体结构和内部结构设计合理,便于安装和维修。
  主机板采用双面印刷电路板,键盘与主机板一体化,主机板和其他部分连接采用接插件,便于安装和维修。
  分机和主机呼叫号码采用弹性编码模式,以适应各种不同结构的应用。
  主机开锁密码由管理中心随意更改。
  电源供应器为不间断直流稳压电源,当停电时电源供应器自动切换为蓄电池供电,设有蓄电池过充电和过放电和限流保护电路。
  采取双组电源供电技术,即视频部分独立供电,提高视频部分的抗干扰性能。
  采用视频放大器和分配器,使图像信号进行合理的阻抗匹配和达到远距离的有效传输,确保图像质量。
  系统采用模块化设计,可视分机与非可视分机可兼容于同一个系统。
  可视分机设有4防区报警控制器,报警器控制功能强,使用方便。
  管理中心可连接个人电脑,使用TRONIC®2000智能小区管理系统软件。
  可视对讲:主机呼叫分机实现可视对讲。
  遥控开锁:分机和管理中心机可遥控开锁。
  密码开锁:由管理员随意修改开锁密码。
  管理中心呼叫/监视:管理中心可呼叫/监视主机,也可呼叫分机。
  分机呼叫/紧急报警:分机可向管理中心呼叫/紧急报警。
  监视:分机监视主机。
  安防联网:分机内置的报警控制器所连接的探测器被触发后,自动向管理中心报警,分机连接的警号也发出报警声。
  多性质防区:分机内置4防区,4个防区的性质分别为:①延时防区 ②24小时防区。
  分机报警密码撤布防及修改功能。
  环境温度:-20~+55℃
  相对湿度:45%~95%
  大气压力:86~106Kpa
  分机使用环境:
  环境温度:-10~+55℃
  相对湿度:45%~95%
  大气压力:86~106Kpa
  外壳防护等级:
  主机:IP33
  分机:IP30
  音频特性:
  谐波失真:≤5%
  应答通道信噪比:≥35dB
  主呼通道信噪比:≥40dB
  应答通道音频输出不失真功率≥100mW
  主呼通道音频输出不失真功率≥5mW
  振铃声压:≥70dB
  视频特性:
  摄像头:1/3”黑白广角CCD,内置红外LED照明,解析度>380TVL,*低照度<0.1LUX。
  黑白显示器:4”扁平CRT,解析度>450TVL。
  电源供应器:
  输入:交流220V±10%
  输出:直流12V±10%(非电池供电时)
  电瓶:免维护蓄电池,一个12V7Ah。
  分机内置报警控制器:4防区。
  报警器主要参数:
  四个防区
  四个防区性质:24小时防区,延时防区
  延时防区延时时间:30秒
  密码撤布防功能,密码可修改。
  其他参数:
  配线方式:管理中心到主机为(3+2)总线+1根视频线,主机至层间分配器为7总线,主机至视频放大器、分配器为1视频线,可视电源至视频放大器、分配器、用户分机为2+2电源线,层间分配器至用户分机为5线,视频分配器至用户分机为1视频线。
  开锁功能:分机开锁、主机密码开锁、管理中心开锁
  管理中心带载能力:*多99主机
  主机带载能力:*多256个层间分配器。(可根据用户要求进行扩展)
  层间分配器带载能力: 2、4、8个分机。
2、20H-120VB联网板:
    联网板一套,选用的是工程上使用的主流产品。
3、20H-21可视电源:
    可视电源一套,选用的是工程上使用的主流产品。
4、20H-120/D4AF可视户机带安防:
    可视户机带安防一套,选用的是工程上使用的主流产品。
5、20H-301/2对讲户机
    对讲户机二套,选用的是工程上使用的主流产品。
6、20H-301非可视户机带安防:
    可视户机带安防一套,选用的是工程上使用的主流产品。
7、20H-120/D4AF层间分配器
    层间分配器一套,选用的是工程上使用的主流产品。
8、21H-VD-2视频分配器
    视频分配器一套,选用的是工程上使用的主流产品。
9、CKL-106网络控制器
    网络控制器一套,选用的是工程上使用的主流产品。
10、SK-200视频输入卡
    视频输入卡一套,选用的是工程上使用的主流产品。
11、DF2000电脑中心软件
    电脑中心软件一套,选用的是工程上使用的主流产品。
12、FL-476红外探头
    红外探头二套,选用的是工程上使用的主流产品。
13、SG-278A煤气探头
    煤气探头二套,选用的是工程上使用的主流产品。
14、SG-168A烟感探头
    烟感探头二套,选用的是工程上使用的主流产品。
15、2000C门禁考勤机
    门禁考勤机一套,选用的是工程上使用的主流产品。
16、DJ2CR电控锁
    电控锁一套,选用的是工程上使用的主流产品,并要配立体模型门。
17、DJ2CG灵性锁
    灵性锁一套,选用的是工程上使用的主流产品,并要配立体模型门。
18、SCK-01出门按钮
    出门按钮二只,选用的是工程上使用的主流产品。
19、PL-099门铃
    门铃二只,选用的是工程上使用的主流产品。
五、实训项目
实训项目一:门口机安装操作
实训项目二:可视分机安装操作
实训项目三:非视分机安装操作
实训项目四:电脑管理中心软件操作
实训项目五:各类探头的安装调试操作
实训项目六:按接线图系统接线操作
实训项目七:系统调试操作
实训项目八:分机设置号码操作
实训项目九:门口机呼叫分机操作
实训项目十:分机呼叫管理机操作
实训项目十一:门口机与管理机间操作
实训项目十二:软件报警处理设置操作
实训项目十三:线路及设备故障的判断与处理
实训项目十四:设计并安装一个简易应用系统
六、配置清单

序号 组成 数量
1 对讲主机(彩色) 1套
2 联网板 1块
3 可视电源 1个
4 可视户机(彩色) 1套
5 对讲户机 1台
6 对讲户机 1台
7 层间分配器 1台
8 视频分配器 1台
9 网络控制器 1套
10 视频输入卡 1张
11 电脑中心软件 1套
12 红外探色 2个
13 煤气探头 2个
14 烟感探头 2个
15 门禁考勤机 1个
16 电探锁 1个
17 网控器 1台
18 灵性锁 1把
19 开门按钮 2只
20 门铃 1个
21 门磁 2个
22 接口卡 1个
23 电脑中心机 1套
24 实训桌和实训屏架 1套
25 电脑桌 1台
