LGDQ-15/3T型桥式起重机电气技能实训考核装置（半实物）

品牌：理工伟业咨询电话：010-82827827 82827835

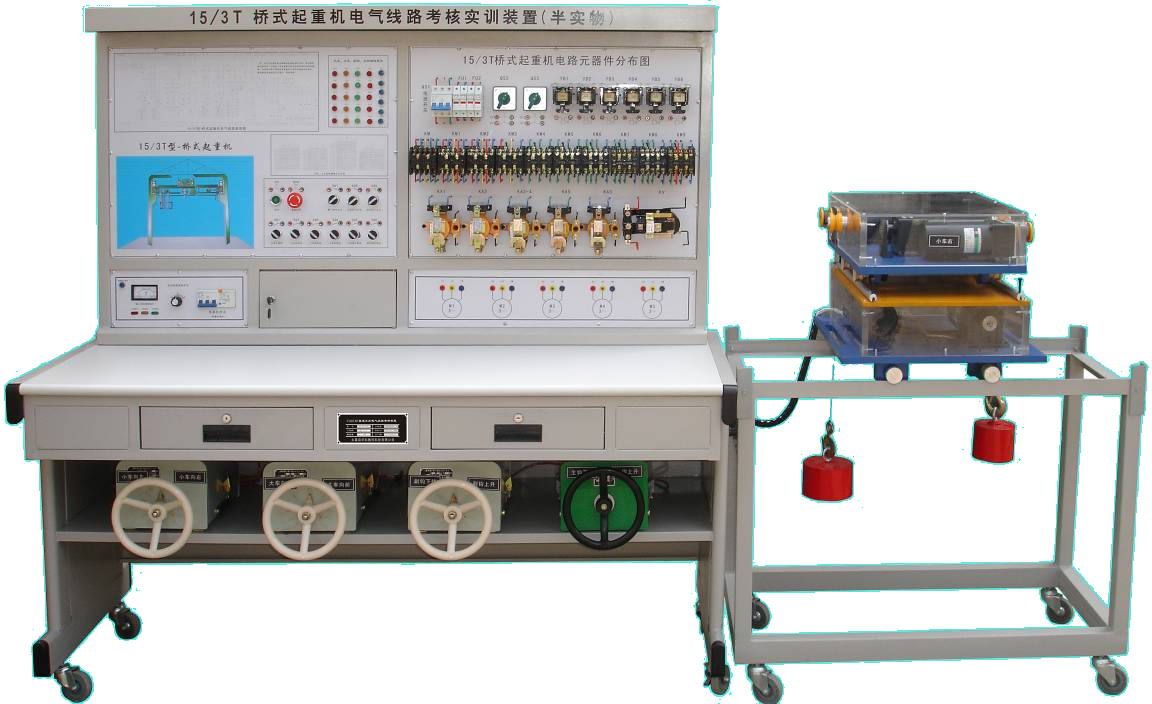

LGDQ-15/3T型 桥式起重机电气技能实训考核装置（半实物可选）通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观,本装置适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

一、产品特点
1．15/3T型桥式起重机半实物仿真模型是参照实际15/3T型桥式起重机的功能，并按一定尺寸比例缩小而设计的；
2．本套装置电气部分的操作，能实现15/3T型桥式起重机各种运动，它包括：副钩上下控制、主钩上下控制、小车前后控制及大车的左右运动控制；
3．机床电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；
4．半实物模型上所用电机的电压等级与实际使用的机床是完全相同的；
5．通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。
二、技术参数
1．输入电源：三相四线（380V±10% 50Hz）
2．工作环境：温度-10℃～＋40℃，相对湿度≤85％（25℃），海拔≤4000m
3．装置容量：≤1kVA
4．外形尺寸：1430mm×750mm×1630mm
5．装置重量：≤150kg
6．15/3T型桥式起重机模型尺寸： 1000mm×500mm×800mm
7．大车行程：500mm
8．小车行程：300mm
三、性能说明
实训装置由电气控制设备和半实物模型组成；
1．电气控制设备
装置同HKJCKH-15/3T型桥式起重机电气技能实训考核装置配置相同，另加和半实物连接接口。
2．桥式起重机仿真半实物模型
桥式起重机仿真半实物床身采用铸件和工程塑料，专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；机床活动导轨表面采用高频淬火工艺，经久耐用，模型所用电机的电压等级与实际机床完全相同，能够真实展示HKJCKH-15/3T型桥式起重机的各种运行状态。
四、实训项目
1．熟悉常用低压电器的机构、原理
2．电路线路分析
3．通过观察起重机模型的运动，了解起重机的实际运动
4．通过测量找出线路中的故障点，对起重机的故障排除
5．设置故障点，作为维修电工的技能考核装置
五、故障实训
1．起重机无法启动
2．副钩不能启动
3．小车不能动作
4．小车不能动作
5．大车不能动作
6．副钩不能提升
7．小车不能向后
8．小车运动失去限位保护
9．大车运动失去限位保护
10．大车不能向左
……
可设置不少于20个故障。
