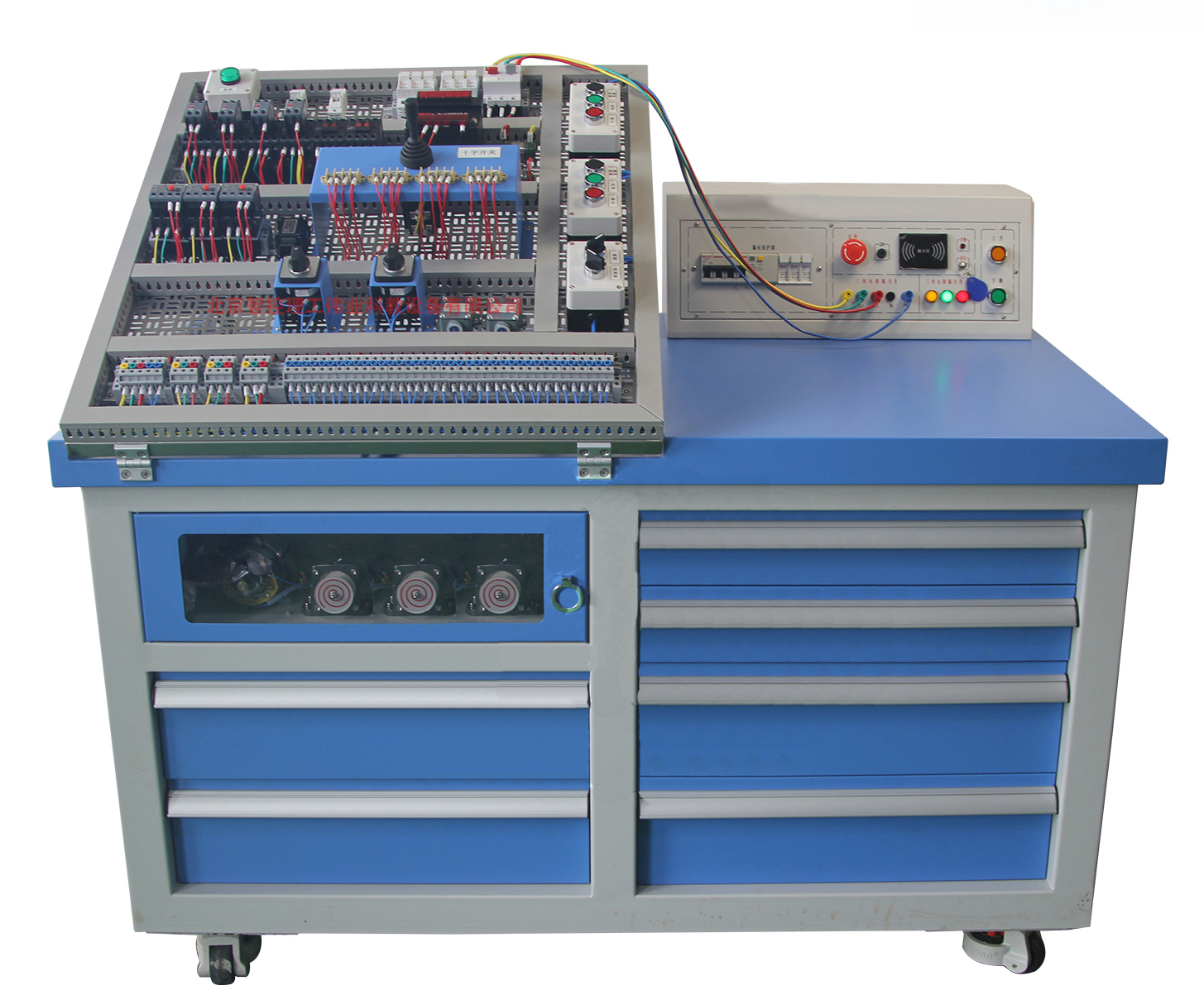

LG-JTQ01型 机床电气装配与调试竞赛平台
品牌:理工伟业 咨询电话:010-82827827 82827835
一、技术参数
1. 交流电源:三相五线AC380V±10% 50Hz
2. 降下尺寸:1300×800×1030mm(长×宽×高);升起尺寸:1300×800×1515mm(长×宽×高)
3. 整机功耗:≤1.5kVA
4. 安全保护措施:设备具有接地保护、漏电保护功能,安全性符合相关的国标标准。
二、装置配置及功能
实训装置主要由实训桌、智能电源控制屏、电气网孔板、电器元件与电气线路检测系统等组成。
1、实训桌
(1)实训桌主体采用优质钢管和钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑处理;
(2)桌体配有储物抽屉和电机放置柜,储物抽屉配套有专用器件内腔存放盒,器件可实现一对一存放管理。电机放置柜配有机玻璃自吸门,保护操作者的同时,也不影响观察电机的动态,尺寸为:560*172mm,底部配有4个工业级福马轮,方便移动和固定;
(3)桌体侧面采用工业航空插座,引出电机电气接口,实现与机械传动设备机电联调考核;
(4)配置双套工业级推力升降器,直流同步驱动,使电气网孔板0-75度可调,学生可以根据身高和操作习惯进行角度调节,符合人机工程需求;
(5)桌面采用冷轧钢板,外表喷涂彩色环氧聚塑处理,可以放置竞赛资料图纸、安装工具与器件等。
2、智能电源控制屏
(1)电源控制屏斜面弧度设计,符合人工视觉与操作,主要包含设备总电源开关、电源供电指示、电源输出安全插座、三相电源输出插座、单相电源输出插座等构成。可以控制考试平台的电源,同时反馈电源的工作信息。方便学生训练操作,同时预留摄像头位置和网口;
(2)市电三相五线电源输入,经漏电保护器与熔断器保护之后,通过智能ID刷卡控制电源输出,并设有急停按钮;
(3)提供AC380V、AC220V交流电源,带有电源监视,采用安全导线插座接口,通过安全实验导线进行连接。
3、电气网孔板
(1)采用不锈钢材质,用于机床电气装调维修实训和考核。由一线品牌的电器元件(空气开关、熔断器、交流接触器、时间继电器、热继电器、按钮、指示灯、接线端子等)、通用安装板、角度调节机构等构成。角度调节机构根据人体工程学设计,安装板可在0-75°调节;
(2)能够完成PDH电动葫芦电气控制线路的配盘、接线及电气调试考核;
(3)能够完成C6140普通车床电气控制线路的配盘、接线及电气调试考核;
(4)能够完成M7130K平面磨床电气控制线路的配盘、接线及电气调试考核;
(5)能够完成X62W万能铣床电气控制线路的配盘、接线及电气调试考核;
(6)能够完成Z3040摇臂钻床电气控制线路的配盘、接线及电气调试考核。
4、电器元件清单
(1) 低压断路器 DZ108-20/10-F(0.63~1A) 1只
(2)熔断器 RT18-32/3P 2只
(3) RT14-20 2只
(4) 熔断芯 RT18-32-3A 6只
(5) RT18-32-2A 3只
(6)交流接触器 CJX2-0910 7只
(7) 中间继电器 JZC1-22/AC220V 1只
(8) 辅助触头 F4-11 6只
(9) 热继电器 JRS1D-25/Z(0.63-1A) 3只
(10) 热继电器座 JRS1-25 3只
(11) 电磁阀 SA1192 1只
(12) 控制变压器 BK-150 1只
(13) 行程开关 LX19-001 3只
(14) 按钮开关盒 3位 2只
(15) 按钮开关盒2位 1只
(16) 按钮开关盒1位 1只
(17) 按钮(不带灯) 黑、绿 2只
(18) 按钮(不带灯)红 3只
(19) 旋钮开关 两档 2只
(20) 旋钮开关三档 1只
(21) 十字开关 TMRM-30-8A 1只
(22) 凸轮开关 LW42A2-3142-LF3197 2只
(23) 线绕式电阻器 25W-330Ω 2只
(24) 充磁退磁模拟板 电流可调外接 1只
(25) 指示灯 22mm 绿色 3只
(26) 零线排 5孔带塑料外壳 1只
(27) 端子排 2.5平方 配套
(28) 线槽 30 配套
(29) 端子排标签 塑料白 配套
(30) 导轨 C40 铝质 配套
5、电机
(1)三相鼠笼式异步电动机3只:380V/Y,1450rpm/min。
(2)三相鼠笼式异步电动机(带离心开关)1只:380V/△,1400rpm/min。
