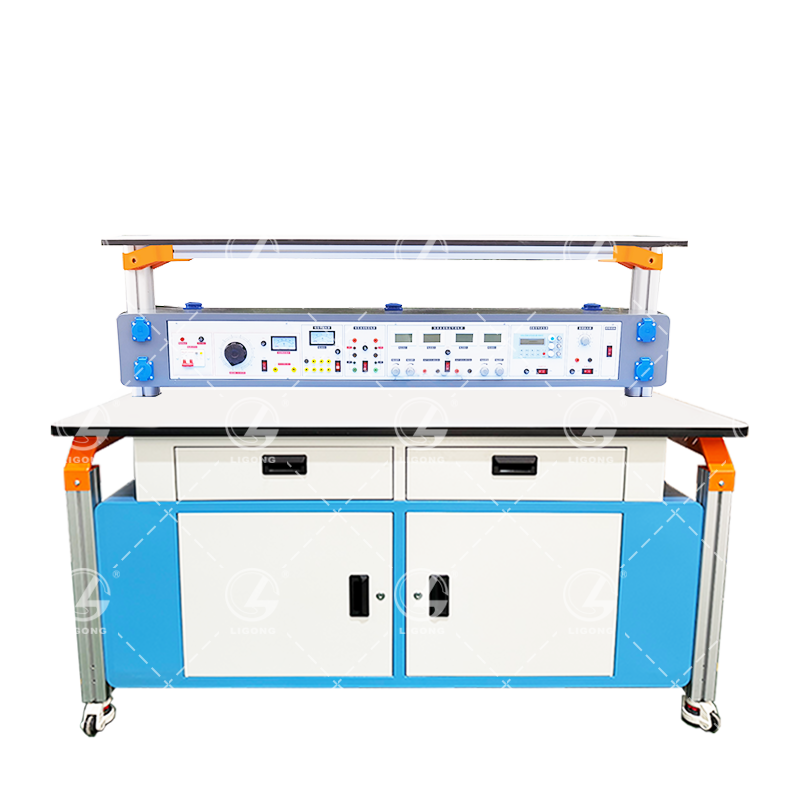

LGDL-C02型 数字电路应用创新实验装置
品牌：理工伟业 咨询电话：010-82827827 82827835
一、产品的特点:
LGDL-C02型 数字电路应用创新实验装置具有较完善的安全保护措施，较齐全的功能。数字电路应用创新实验装置实验操作桌中央配有通用电路插扳，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。数字电路应用创新实验装置实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、适用范围:
适用于高等院校及要求较高的中专、技校、职业学校，可完成模拟电子技术、数字电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、实验台和实验操作桌结构及功能:
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:单相三线输入
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:一台0.5KVA单相0～250V输出。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
★ 1.2功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
正弦波输出幅度 ≥10V
输出阻抗 50Ω
失真度 <1%（0.1HZ-- 1KHz）
频率范围 0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度 电位器调节，正弦波输出具有20db,40db衰减
方波占空比 可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围 100MHz，自动换档
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。
四、设备的构成、配备及实验项目:
（一）构成与配备(以二十四座为例)
1、实验操作桌12张，一桌二座。操作桌桌面中央设置通用电路插扳（尺寸:35×90cm），电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。创新实验元件模块盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电机、焊接等).实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、实验台，共12台，每张学生实验操作桌上配置l台。
3、示教控制台1台：
（1）由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。尺寸为160×70cm。
五、设备配置清单（以二十四座为例）
透明创新实验模块配置清单
六、实验项目
l．TTL集成逻辑门的参数测试
2．CM0S逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式 16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CM0S集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表
关键词： 数控车床 实训设备 实训装置 教学仪器 教学设备 实验设备 实训台 考核装置 电工电子 实验装置 数控技术 实训考核 技能实训 数控系统 电气控制 实训鉴定 自控实训 数控软件 实验系统 数控实训 电气技术 数控设备 数控铣床 高教设备 教学车床 职教设备 PLC控制 PLC技术 PLC实验 变频调速
LGDL-C02型 数字电路应用创新实验装置具有较完善的安全保护措施，较齐全的功能。数字电路应用创新实验装置实验操作桌中央配有通用电路插扳，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。数字电路应用创新实验装置实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
适用于高等院校及要求较高的中专、技校、职业学校，可完成模拟电子技术、数字电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、实验台和实验操作桌结构及功能:
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:单相三线输入
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:一台0.5KVA单相0～250V输出。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
★ 1.2功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
正弦波输出幅度 ≥10V
输出阻抗 50Ω
失真度 <1%（0.1HZ-- 1KHz）
频率范围 0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度 电位器调节，正弦波输出具有20db,40db衰减
方波占空比 可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围 100MHz，自动换档
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。
四、设备的构成、配备及实验项目:
（一）构成与配备(以二十四座为例)
1、实验操作桌12张，一桌二座。操作桌桌面中央设置通用电路插扳（尺寸:35×90cm），电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。创新实验元件模块盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电机、焊接等).实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、实验台，共12台，每张学生实验操作桌上配置l台。
3、示教控制台1台：
（1）由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。尺寸为160×70cm。
五、设备配置清单（以二十四座为例）
| NO | 配置名称 | 型号规格 | 单位 | 数量 | 备注 |
| 1 | 教师主控台 | 套 | 1 | 具有控制学生电源功能 | |
| 2 | 学生机头 | 台 | 12 | ||
| 3 | 学生桌 | 个 | 12 | 含模电透明创新实验模块（详见清单） | |
| 4 | 学生桌面板 | 块 | 12 | ||
| 5 | 绝缘皮 | 张 | 13 | ||
| 6 | 凳子 | 张 | 25 |
| 模块名称 | 型 号/规 格 | 数 量 | 备 注 |
| 电 阻 | 4Ω | 1 | 2W |
| 电 阻 | 5.1Ω | 2 | 2W |
| 电 阻 | 8Ω | 1 | 2W |
| 电 阻 | 10Ω | 1 | 2W |
| 电 阻 | 16Ω | 1 | 2W |
| 电 阻 | 20Ω | 1 | 1W |
| 电 阻 | 30Ω | 1 | 1W |
| 电 阻 | 51Ω | 2 | 1W |
| 电 阻 | 75Ω | 1 | 1W |
| 电 阻 | 100Ω | 2 | 1/8W |
| 电 阻 | 120Ω | 1 | 1/8W |
| 电 阻 | 150Ω | 1 | 1/8W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 240Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 2 | 1/8W |
| 电 阻 | 330Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 2 | 1/8W |
| 电 阻 | 620Ω | 1 | 1/8W |
| 电 阻 | 650Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 2.4K | 2 | 1/8W |
| 电 阻 | 2.7K | 1 | 1/8W |
| 电 阻 | 3K | 2 | 1/8W |
| 电 阻 | 3.3K | 1 | 1/8W |
| 电 阻 | 3.9K | 1 | 1/8W |
| 电 阻 | 4.3K | 1 | 1/8W |
| 电 阻 | 4.7K | 2 | 1/8W |
| 电 阻 | 5.1K | 3 | 1/8W |
| 电 阻 | 6.8K | 2 | 1/8W |
| 电 阻 | 7.5K | 1 | 1/8W |
| 电 阻 | 9.1K | 1 | 1/8W |
| 电 阻 | 10K | 5 | 1/8W |
| 电 阻 | 13K | 2 | 1/8W |
| 电 阻 | 15K | 1 | 1/8W |
| 电 阻 | 20K | 2 | 1/8W |
| 电 阻 | 30K | 1 | 1/8W |
| 电 阻 | 36K | 1 | /8W |
| 电 阻 | 39K | 1 | 1/8W |
| 电 阻 | 47K | 1 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 2 | 1/8W |
| 电 阻 | 150K | 1 | 1/8W |
| 电 阻 | 200K | 2 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 阻 | 470K | 1 | 1/8W |
| 电 阻 | 510K | 1 | 1/8W |
| 电 阻 | 1M | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电 解 电 容 | 0.1UF | 1 | 16V |
| 电 解 电 容 | 4.7UF | 1 | 16V |
| 电 解 电 容 | 10UF | 3 | 16V |
| 电 解 电 容 | 33UF | 1 | 16V |
| 电 解 电 容 | 47UF | 2 | 25V |
| 电 解 电 容 | 100UF | 3 | 35V |
| 电 解 电 容 | 220UF | 1 | 35V |
| 电 解 电 容 | 470UF | 1 | 35V |
| 瓷 片 电 容 | 300P | 1 | 63V |
| 瓷 片 电 容 | 1000P | 2 | 63V |
| 瓷 片 电 容 | 4700P | 1 | 63V |
| 瓷 片 电 容 | 0.01UF | 3 | 63V |
| 瓷 片 电 容 | 0.1UF | 2 | 63V |
| 瓷 片 电 容 | 0.47UF | 1 | 63V |
| 瓷 片 电 容 | 1UF | 1 | 250V |
| 瓷 片 电 容 | 2UF | 1 | 250V |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发 光 二 极 管 | 2 | ||
| 稳 压 二 极 管 | 2CW54 | 2 | |
| 稳 压 二 极 管 | 2CW76 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 | 3DA1 | 1 | |
| 三 端 稳 压 | 7805 | 1 | |
| 指示灯(信号灯) | 1 | 12V | |
| 开 关 | 2 | ||
| 电平开关和逻辑电平指示 | 2 | 16位 | |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 20脚 | 1 | |
| 集 成 座 | 28脚 | 1 | |
| 集 成 运 放 | UA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非 门 | 74LS04 | 1 | |
| TTL与 门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 1 | |
| TTL或 门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 1 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| 计 数 器 | 74LS161 | 1 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 |
l．TTL集成逻辑门的参数测试
2．CM0S逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式 16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CM0S集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表
