LGY-DQ08型 电气及电机控制实训考核装置
品牌：理工伟业 咨询电话：010-82827827 82827835
一、概述
电气及电机控制实训考核装置、机电一体化电气控制综合实训平台主要用于机电类、自动化类专业的教学实训，可开展电气控制电路设计、PLC编程与调试、电机控制、机电系统集成等实验项目，帮助学习者掌握机电一体化系统的设计、安装与调试技能。
电气及电机控制实训考核装置、机电一体化电气控制综合实训设备采用模块化布局，各电气元件与机械部件可灵活组合；装置带移动轮，便于教学场景中的布局调整；兼具电气控制与机械传动的实训功能，能实现机电系统的综合演练。

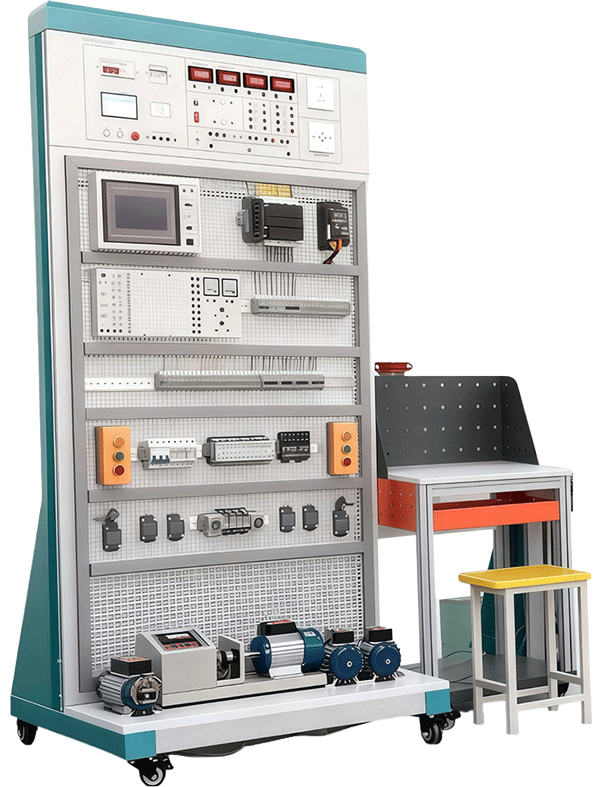

电气及电机控制实训考核装置、机电一体化电气控制综合实训台包含集成多种电气模块（如仪表、PLC、触摸屏、控制按钮、接线端子等）的实训挂板，电机及传动机构，配套的实验台桌、座椅，以及用于安装机械部件的多孔支架。
二、装置特点
1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；
2.操作台只需三相四线的交流电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；
4.装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；
5.主要工控元器件都通过导线引到接插两用接线端子上，学生接线时只需在端子上进行插线或接线，有利于保护元器件；
6.通过走线槽进行走线，进行工艺布线训练。
三、技术性能
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：框架：800×600×1900mm， 电脑桌：600×550×1100mm
6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
四、装置的基本配置及功能
(一) DW01电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，钢制质面板。为实验提供交流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、交、直流电源
(1) 直流稳压电源：24V/5A一路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。
(2) 交流电源：
①设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；
②控制屏设有单相三极220V电源插座及三相四极380V电源插座。
2、交、直流仪表
(1) 交流电压表：数显0～500V交流电压表一只，精度0.5级。
(2) 交流电压表：数显0～5A交流电流表一只，精度0.5级。
(3) 直流电压表：数显0～200V直流电压表一只，精度0.5级。
(4) 直流电流表：数显0～2A直流电流表一只，精度0.5级。
3、整流二极管：IN5408四只
★4、实验室智慧用电安全控制系统
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1）智能终端：智能电源管理系统以32位ARM为核心，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能监控实验室电源的故障类型和故障次数；学生通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。
3）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。
4）视频监控系统：配置摄像头后台实时视频监控每个学生实训状况。
（三）实训平台
实训平台为铝型材加网孔板结构，结构坚固，造型美观大方。平台底部可以放置实训电机。
