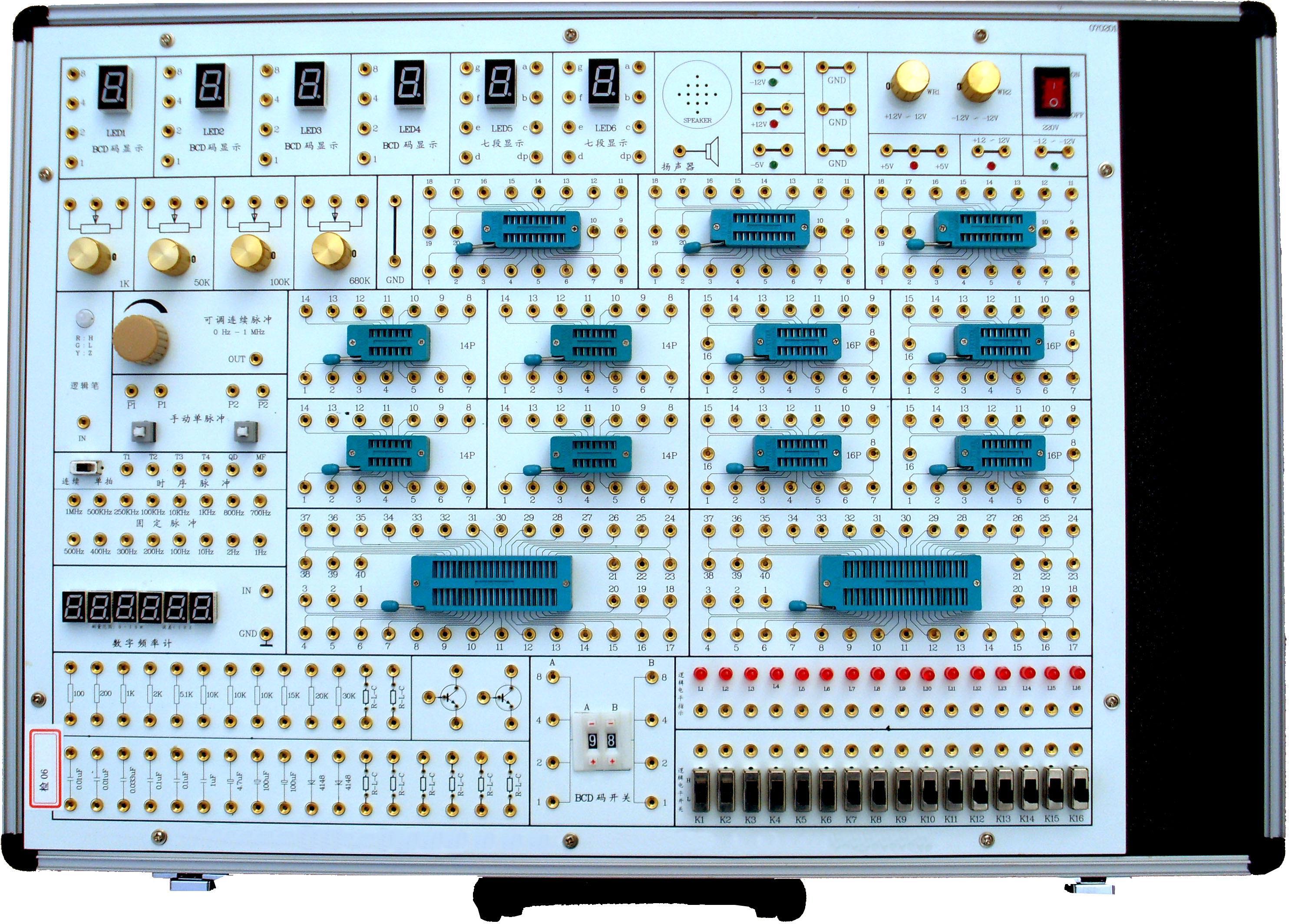

LG-SD6型 数字电路实验箱

品牌:理工伟业 咨询电话:010-82827827 82827835

一、系统组成
1、电源:交流输入:220V±10% 、50Hz
    固定直流输:出5V/2A、-5V/0.5A、±12V/0.5A 、;
    可调直流输出:+1.2V~+27V(/0.5A)、-1.2V~-12V(/0.5A)
2、手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。
3、连续脉冲源:0~1MHz。
4、固定频率脉冲源16路,输出为TTL电平:1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz;
5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号,脉冲周期与输入的时钟信号相同,四个脉冲之间依次相差1个输入时钟周期。
6、六位高精度数字频率计,测量范围:0-9.9999MHz ,误差<1Hz。
7、十六位逻辑电平输入开关:可输入低电平‘0’、高电平‘1’(为正逻辑)。
8、十六位逻辑电平指示灯:指示灯亮表示高电平‘1’,指示灯灭表示低电平‘0’。
9、数码管显示:四位由七段LED数码管组成的BCD码译码显示电路,及2位七段LED数码管。供数字钟、日历等实验显示用。
10、扬声器及驱动电路。可用作时钟报时、报警及音乐演奏的发声装置。
11、BCD码开关二组。提供BCD输入。
12、逻辑笔,红色:高电平;绿色:低电平;橙色:高阻;
13、可变电位器4只,阻值分别1K,50K,100K,680K。
14、开放实验区,用于扩展实验、课程设计使用。
(1)提供40芯锁紧插座2只,20芯锁紧插座3只,16芯锁紧插座4只,14芯锁紧插座4只,可插8芯~40芯的各种IC。(也可用高可靠的圆脚集成块插座)
(2)分立元件接插区,可接插电阻、电容、稳压管、二极管、三极管等元器件,方便扩展。
二、实验项目
1、门电路的逻辑功能及测试实验
2、组合逻辑电路(半加器、全加器及逻辑运算)实验
3、触发器实验(一) R-S、D、JK
4、触发器实验(二) 三态输出触发器、锁存器
5、时序电路测试与研究
6、集成计数器及寄存器实验
7、译码器和数据选择器实验
8、波形产生器及单稳态触发器实验
9、555时基电路实验
可选做如下实验
10、晶体管开关特性、限幅器与钳位器实验
11、TTL门电路参数测试实验
12、CMOS门电路测试实验
13、A/D、D/A转换电路实验
14、时序电路应用实验
15、四路优先判决电路实验
16、智力竟赛抢答器实验
17、电子秒表实验
18、3位半直流数字电压表实验
19、数字频率计实验
20、拔河游戏机实验
21、随机存储器及其应用实验
22、8路抢答器电路设计实验
23、数字钟电路的设计实验
24、交通灯控制逻辑电路设计实验
25、汽车尾灯控制电路
26、篮球竞赛30S计时器
