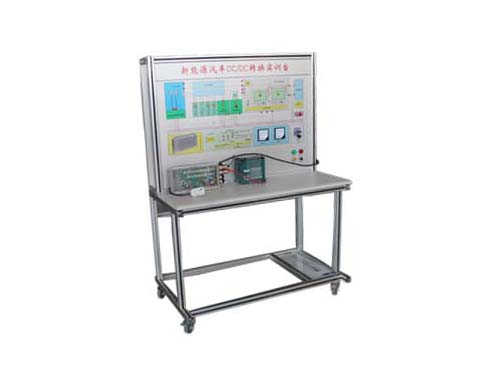

电动汽车DC/DC直流降压原理实验台
品牌:理工伟业 咨询电话:010-82827827 82827835
电动汽车DC/DC直流降压原理实验台是由北京理工伟业科教有限公司定制的,该设备隶属新能源汽车教学设备与新能源汽车教学实验台系列,该设备可以展示DC/DC直流降压的工作原理,下面就为您介绍一下电动汽车DC/DC直流降压原理示教板吧!
电动汽车DC/DC直流降压原理实验台DC/DC直流降压
DC/DC直流降压基本工作原理
DC/DC直流降压变换电路主要工作方式是脉宽调制(PWM)工作方式,基本原理是通过开关管把直流电斩成方波(脉冲波),通过调节方波的占空比(脉冲宽度与脉冲周期之比)来改变电压。*基本的基本型DC/DC转换器电路为升压和降压电路。
降压电路
在FET为ON的时间里,L积蓄电流能的同时为输出供电。虚线表示的电流路径虽是微小的漏电流,但会使轻负载的效率变差。
在FET为OFF时,L要保持OFF前的电流值,使SBD为ON。此时,由于线圈的左端被强制性地降到0V以下,VOUT的电压下降,即降压电路原理。
由此,FET的ON时间长L里积蓄的电流能越大,越能获得大功率电源,降压的幅度越小。
降压时,由于FET为ON时也要给输出供电,所以不需要限制占空比的*大值。
DC/DC直流降压全控型器件
可通过控制信号控制其导通或关断的器件,主要有电力晶体管、电力场效应晶体管、绝缘栅双极晶体管等,目前在电力变换与逆变电路中主要采用的是后两种晶体管。
电力场效应晶体管、绝缘栅双极晶体管具有开关速度快,工作频率高,输入阻抗高,所需驱动功率小,耐压高,导通电压低,热稳定性好。下面把这种电力电子器件简称为电力三极管、开关晶体管或开关管。
以上介绍的是电动汽车DC/DC直流降压原理实验台中电动汽车DC/DC直流降压的工作原理以及其他内容,该新能源汽车教学实验台也是根据DC/DC直流降压工作原理以及其他内容研发的。
