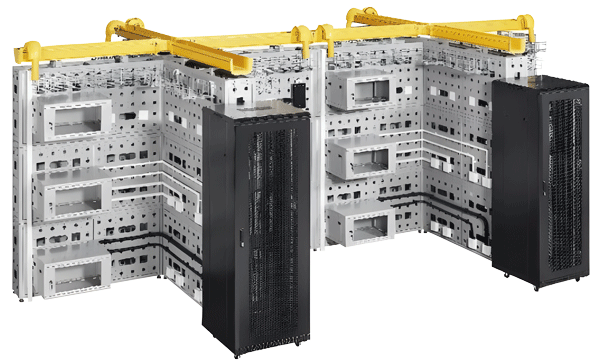

LG-BZH05型 网络综合布线工程技术实训装置
品牌：理工伟业 咨询电话：010-82827827 82827835
一、结构特点
实训装置采用新一代模块化全钢结构设计,可以实现模块化装配，主要有主体框架、多功能面板和管理间小机柜等部分组成。框架采用30*30的方钢焊接，安全稳固，移动方便;多功能面板大小统一设计，功能多样，可以独立更换及装配。实训装置内外均采用高强度全钢结构设计，墙体钢板为1.5毫米冷轧钢板，强度高，不易变形，表面喷塑处理，不生锈，环保美观;实训装置配置各种安装孔，适合安装各种I类产品，进行工程技术实训，产品综合实训使用寿命高达10万次;设备分为上、中、下三层结构，模拟三层建筑结构，整体模块化设计，能够按照实训场地尺寸合理布局，适合任意实训场地的设备安装与实训;设备还配套6U实训专用机柜，能够进行网络综合布线系统管理间和设备间的设备安装调试等综合实训。
二、结构特点
1、能够真实体现实际工程，按照GB50311和GB0312国家标准，与IDC互联网数据中心安装规范接轨。
2、整体结构采用新一代模块化全钢结构设计,可以实现模块化任意组合装配，轻松搭建不同的实训和比赛环境。
3、实训装置面板采用模块化设计可以保证单独拆卸和维护，在实训中可以轻易的对任意一个面板拆卸和维护，进而增加使用寿命，降低实训成本。
4、多功能墙面模块化设计，分为不同功能的安装区域，可以直观模拟建筑物不同工作区域。
5、实训装置同时设计有暗装工作区模块和明装工作区模块，可以满足同时或交叉进行暗装布线和明装布线的实训和竞赛要求。暗装工作区模块满足86*86型的面板安装，可与线管、波纹管进行连接;明装工作区模块满足86*86型的面板和底盒的安装。
6、实训装置配套内嵌安全开关电源，且模拟墙面安装有底盒暗装的五孔电源面板接口，能够满足学生实训时所需电源供电需求，形成完善的现实工程环境，使学生能够通过工程项目的实训，直接全面体会真实的客户应用环境。
7、能够作为网络综合布线的实训平台，预设高硬度M6螺孔设备安装孔、Ф30波纹管和线管穿线孔、86*86型的信息面板和底盒安装孔、220V强电安全开关安装孔、安装调试孔、光纤入户多媒体信息箱安装孔等多种规格的安装孔。
8、实训装置配套网络布线工程桥架装置，采用布线工程常用的网格式结构的桥架装置，可以根据实训环境组合成需要的形态。
9、实训装置配置有数据中心机房专用的光纤道槽装置，规格采用宽120mm*高100mm的工程用光纤道槽装置，带有标准链接组件(槽道托架、直槽、连接组件等)，可以根据搭建的实训环境组合成需要的形态;采用阻燃工程材料，表面光滑，能够充分保护光纤不受伤害。
