LG-GDM002A型 屏蔽门控制系统实验台
品牌:理工伟业 咨询电话:010-82827827 82827835

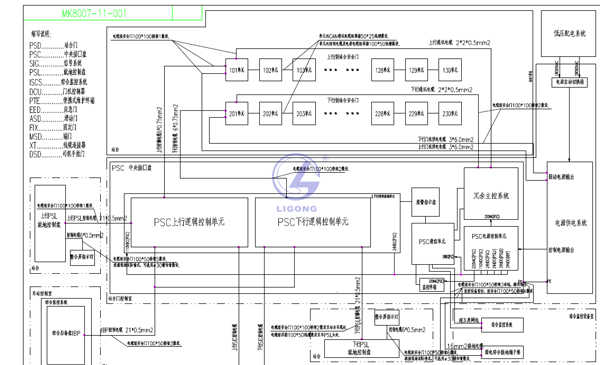

模拟实现站台门系统功能操作,重点考虑能够进行对屏蔽门电气控制及联动控制的实验。
根据真实地铁屏蔽门电气控制原理进行仿真还原,可接入学校现有屏蔽门设备,采集屏蔽门状态、控制屏蔽门开关门动作。

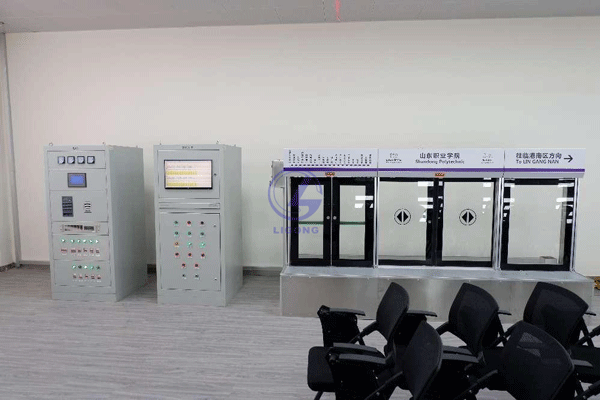

(1)屏蔽门控制系统实验台包含以下设备
1)电源系统
包含控制电源、驱动电源,具有过流、过压保护功能,满足屏蔽门运行。
2)仿真中央接口盘
仿真中央接口盘具备实时监控屏蔽门状态信息的功能。
中央接口盘面板将设置如下状态指示灯:
开门状态指示灯(绿色)。
PSL操作允许状态指示灯(绿色)。
ASD(滑动门)/EED(应急门)全关闭并锁紧状态指示灯(绿色)。
ASD/EED互锁解除报警指示灯(红色)。
ASD/EED开门故障指示灯(红色)。
ASD/EED关门故障指示灯(红色)。
现场总线故障指示灯(红色)。
供电电源故障指示灯(红色)。
故障复归按钮指示灯(绿色)
PSC盘面灯测试按钮(绿色)
3)就地控制盘(PSL)
PSL 内安装了就地控制有效开关,能有效的保证控制安全。PSL 能提供独立的控制,当信号系统出现故障使 PSC 无法控制 PSD 开/关时,能发出驱动允许控制信号到 DCU,控制屏蔽门的开关运行。
通过 PSL 可实行屏蔽门的手动操作,其主要特征是:
操作允许使用一个二位钥匙开关,当处于“允许”位置时,PSL 能进行开关门操作。
设有门关闭及门打开的状态指示灯。
设有一个安全回路互锁解除弹簧复位钥匙开关,当开关按钮处于“互锁解除”位置时发出互锁解除信号。
设有“门全关且锁紧”及“互锁解除”状态指示灯。
设有盘面指示灯测试按钮,当按下该按钮所有盘面上的指示灯亮,
释放时熄灭。
盘面的按钮和指示灯如下:
PSL 操作允许钥匙开关
PSL 操作允许指示灯(绿色)
开门按钮指示灯(红色)
关门按钮指示灯(绿色)
PSD 互锁解除钥匙开关(当互锁回路失效时,发出指令让列车离开)
滑动门/应急门互锁解除指示灯。(红色)
PSL 盘面指示灯检测按钮(黑色)
(2)联动接口
1)信号系统接口
支持和信号ATS系统和OCC调度中心联动,实现平台互联;并能够与现有的各个子系统之间进行场景演练,也为将来设备扩展、场地改建等留有相应的联动接口。
2)ISCS系统接口
支持和ISCS系统(BAS)联动,实现平台互联;并能够与现有的各个子系统之间进行场景演练,也为将来设备扩展、场地改建等留有相应的联动接口。
3)IBP盘
支持和IBP盘联动,实现平台互联;并能够与现有的各个子系统之间进行场景演练,也为将来设备扩展、场地改建等留有相应的联动接口。
