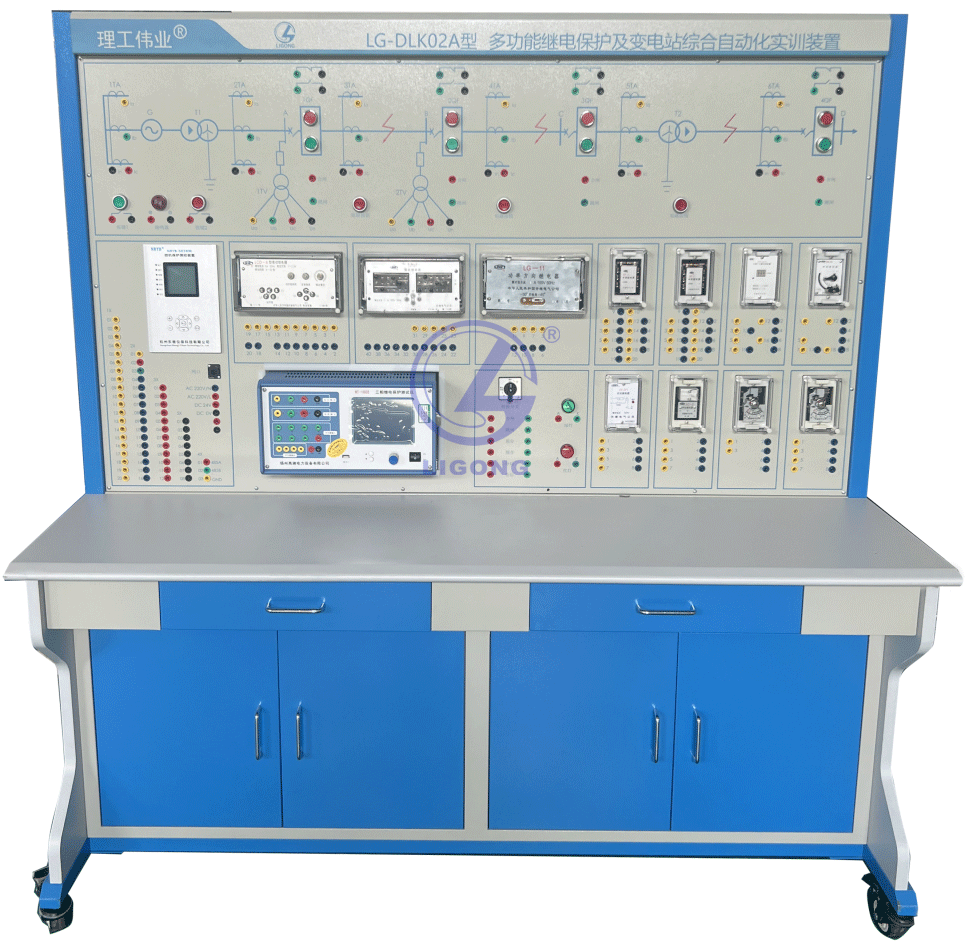

LG-DLK02A型 多功能继电及微机保护实训装置
品牌：理工伟业 咨询电话：010-82827827 82827835
一、产品概述
多功能继电及微机保护实训装置是根据电气工程专业多门课程实验教学的需求，结合最新的继电保护及变电站自动化技术而研发的实验培训系统。既可满足《电力系统继电保护》、《电力系统微机保护》、《发电厂电气》、《电力系统分析》、《变电站综合自动化技术》等相关课程实验教学的需求，也可作为学生课程设计、毕业设计和创新研究的开放性平台，还可作为电力系统专业技术人员的上岗培训平台。
二、产品特点
1、一机多用：一套实验系统可供多门电气工程课程使用，并可作为专业课程设计、毕业设计及创新研究平台。
2、接近电力系统实际：采用数字化实验设备提供高精度实验信号，完全替代传统实验系统调压器、移相器、滑线电阻和测量仪表等构成的“地摊“式实验设备，与电力系统进行继电保护的试验方法完全相同。
3、实验现象直观：可配套PC机，可直观显示实验过程中的各种测试数据、动作特性曲线、波形图等。
4、组态灵活：利用多套实验系统可组态任意结构的电力系统网络进行专业综合实验，并方便作为课程设计平台。
5、接口开放：实验系统中的核心设备接口开放，可作为学生创新研究和开发平台。
三、技术性能
1、输入电压：三相五线制380V±10% 50HZ
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000M
3、装置容量：＜3KVA
4、重 量：500kg
5、外形尺寸：1680mm×820mm×1800mm
四、主要配置
|
序号 |
名称 |
规格 |
数量 |
单位 |
备注 |
|
1 |
实训平台 |
1680mm×820mm×1780mm实训平台 |
1 |
张 |
|
|
2 |
微机继电保护测试仪 |
HTJB-1000 |
1 |
个 |
|
|
3 |
多功能微机保护实验装置 |
NRYB-503XM 型 |
1 |
个 |
|
|
4 |
指示灯 |
红色1个/绿色1个 |
2 |
个 |
|
|
5 |
按钮 |
红色自复位按钮1个/绿色自复位按钮1个 |
2 |
个 |
|
|
6 |
带灯按钮 |
红色带灯自复位4个/绿色带灯自复位4个 |
8 |
个 |
|
|
7 |
蜂鸣器 |
24V |
1 |
个 |
|
|
8 |
万转开关 |
LW26-20 Z49.6780/5 |
1 |
个 |
|
| 9 | 电流继电器 | DL-31型 | 1 | ||
|
10 |
电压继电器 |
DY-36型 |
1 |
个 |
|
|
11 |
功率方向继电器 |
LG-11型 |
1 |
个 |
|
|
12 |
阻抗继电器 |
LZ-21型 |
1 |
个 |
|
|
13 |
变压器差动继电器 |
LCD-4型 |
1 |
个 |
|
|
14 |
时间继电器 |
DS-32型 |
1 |
个 |
|
|
15 |
中间继电器 |
DZY-202型 |
1 |
个 |
|
|
16 |
三相一次重合闸装置 |
JCH-4A型 |
1 |
个 |
|
|
17 |
闪光继电器 |
JX-3/1型 |
1 |
个 |
|
|
18 |
冲击继电器 |
JC-2型 |
1 |
个 |
|
|
19 |
台式电脑/笔记本电脑 |
|
1 |
个 |
需自行配备 |
