LG-JXYD01型 机械运动创新拼装实验台

品牌:理工伟业 咨询电话:010-82827827 82827835

一、机械运动创新拼装实验台概述:
      机械运动创新拼装实验台是专门为高等院校本科及专科学生进行机械运动方案创新设计,培养学生机械综合设计能力、创新能力和实践拼装能力而研制设计的一种创新型的综合实验台

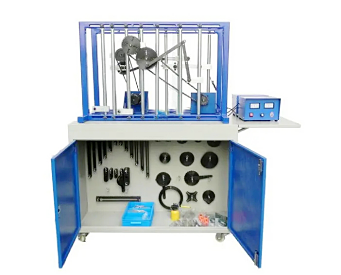

LG-JXYD01型 机械运动创新拼装实验台

二、机械运动创新拼装实验台功能特点:
      机械运动创新拼装实验台主要由机架、拆御平台、电动机、皮带传动装置,低副杆组(II级III级)凸轮、齿轮齿条、槽轮、各种回转副、移动副、复合金交气连异基本构件和接件组成,在机械运动创新拼装实验台上可以拼装出各种平面机构运动方案37斜坡以上。实验台中低副杆组长度尺寸可以无数调节,长度尺寸变化范围大,联接头构思新颖,操作简单方便,运动灵活,极大地提高了机构运动方案拼装效率。实验台中组件低副杆组的零件,联接件外形尺寸适中,所有零件均磨削加工,精度高,表面发兰、镀铬、外形美观、维护方便、使用寿命长。
三、主要技术参数:
实验台机架数量4台/套
实验台组件箱数量4只/套
交流带减速器电机3个/套
交流带有线电机1个/套
交流带减速电机功率N=90W220V输也转速n=10转/分
直线电机功率N=25W220V 行程L=700
电源单相220V 50HZ
零件主要材质:A3钢、45号钢
实验人数:(3-4)人×四组/套
实验台机架外形尺寸:1000×350×660(长×宽×高)
主要材料用45#钢精制而成,可拼装出37种以上,机构运动方案。
四、主要拼装实验项目:
1、内燃机机构
2、鄂式破碎机
3、曲柄摇杆与摇杆滑块机构
4、泵
5、摄影升降机
6、刨床导杆机构
7、具有急回特性的四杆机构
8、近似匀速输出的往复运动机构
9、曲柄增力机构
10、可扩大行程机构
11、织布开口机
12、曲柄摇杆型插床机构
13、缝纫机导线、导针机构
14、近似匀速输出的往复运动机构
15、实现有近似停歇过程的机构
16、压力表指示机构
17、搅拌机机构
18、送纸机构
19、动车床送料机构
20、双向加压机构
21、两侧停歇的移动机构
22、曲柄滑块机构与齿轮齿条机构的组合
23、导杆齿轮齿条机构
24、多杆行程放大机构
25、六杆机构
26、双摆杆摆角放大机构
27、转动导杆与凸轮放大升程机构
28、起重机机构
29、铸锭送料机构(翻转机构)
30、摆动导杆型插床的插削机构
31、曲柄摇杆型插床的插削机构
32、冲压送料机构
33、蒸汽机机构
34、实现给定轨迹的机构
35、压包机
36、飞剪
37、内燃机
