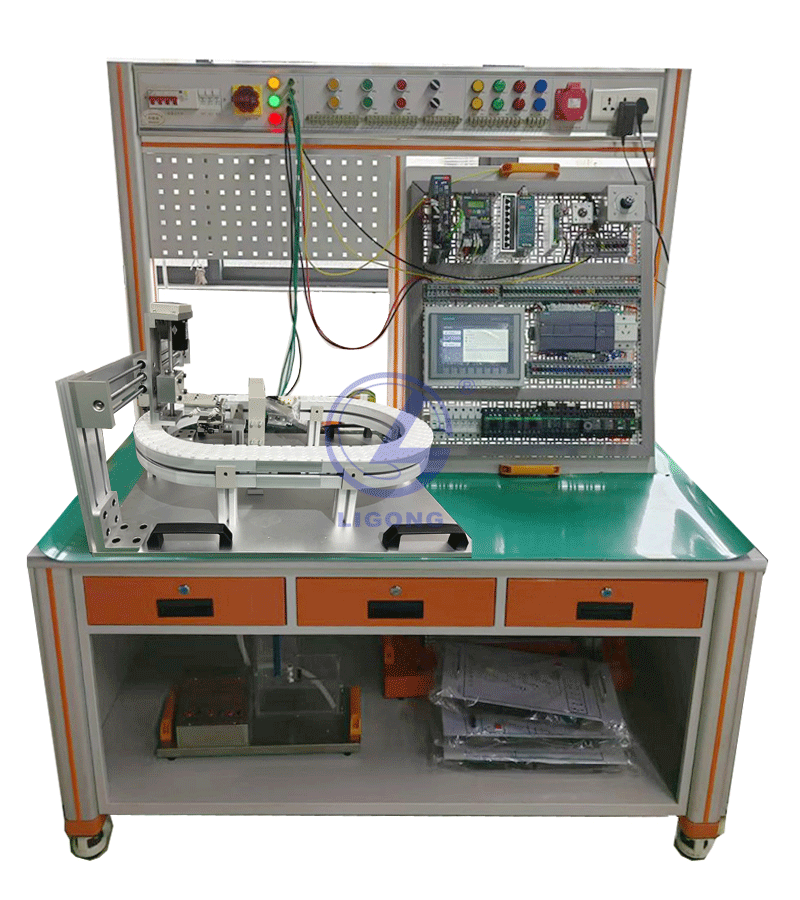

LGJ-JD02型 机电一体化实训工作站
品牌：理工伟业 咨询电话：010-82827827 82827835
一、设备概述
LGJ-JD02型 机电一体化实训工作站采用“模块化”的设计理念，标准化电路接口、气路接口和机械接口。总体由工作台、电气控制挂板、环形输送分拣应用模块等构成。
二、设备技术参数
1、工作电源：三相五线 AC380V±10% 50HZ
2、电源输出：AC380V/AC220V/DC24V
3、工作站尺寸：L1800*W750*H1600mm
4、环境湿度：≤90％无水珠凝结
5、环境温度：－10℃～40 ℃
6、安全保护功能：安全保护措施：急停按钮、具有接地保护、漏电保护、过流保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插口及带绝缘护套的高强度安全型实验导线。
三、工作台
1、主桌体
主桌体采用优质铝型材做骨架，由 6630R 铝型材立柱与实训桌面连接。左右两侧及后面封装优质钢板，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。采用25mm厚高密度纤维板外贴防火板，PVC 截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。桌体下部两侧设有储物空间和3个抽屉。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
2、网孔板
网孔板采用1.5mm优质不锈钢板折弯成型，两侧安装有拉手。网孔采用椭圆长孔加工，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。 网孔板倾斜角度符合人体力学。
3、电源控制屏
采用优质钢板做骨架，经过机械加工成型，外表面静电喷彩色环氧塑粉，坚固耐用，美观大方。操作面板文字 符号采用现代彩色 UV 打印技术处理，使面板标识清晰且经久耐用。面板部件包括总电源通断开关、电源指示灯、电源安全插座输出、控制变压器安全插座交流电输出、直流电源插座输出。
四、电气控制挂板
1、功能：电气控制挂板安装于主桌体上，采用可拆卸式斜面放置，挂板上会安装有PLC模块、触摸屏、变频器、步进驱动器、伺服系统与低压电器元件（断路器、熔断器、中间继电器、交流接触器、开关电源、工业交换机等）。挂板上下两端安装有铝制拉手，方便挂板装卸。
2、电气挂板结构：采用1.5mm冷轧钢板折弯成型，表面静电喷塑处理。
3、保护功能：具有过流、过压、欠压等保护。
五、环形输送分拣应用模块
1、功能：该任务模拟生产线自动化控制，变频器控制输送带电机实现调速功能；通过光纤、光电、金属、RFID等多种传感器检测，PLC控制多种气缸动作完成上料、分拣、 搬运、入仓等多种功能，端口采用全开放设计。
2、结构：模型底板由8mm 厚铝板加工氧化而成，装有四个黑色铸铝拉手，方便搬运。底板上方有环形输送带、气动机械手、搬运龙门架、分拣机构、变频电机、伺服电机、 多种传感器及气缸等组成。
六、实训工作站主要元器件选型
1、可编程控制器：西门子 S7-1200 主机 1215C/DC/DC/DC（安装时预留出添加扩展模块的位置）
2、触摸屏： 昆仑通泰TPC1051Nt-4G
3、变频器系统： 西门子 MM440
4、伺服系统: 西门子 V90
5、空气压缩机 TY-12L
