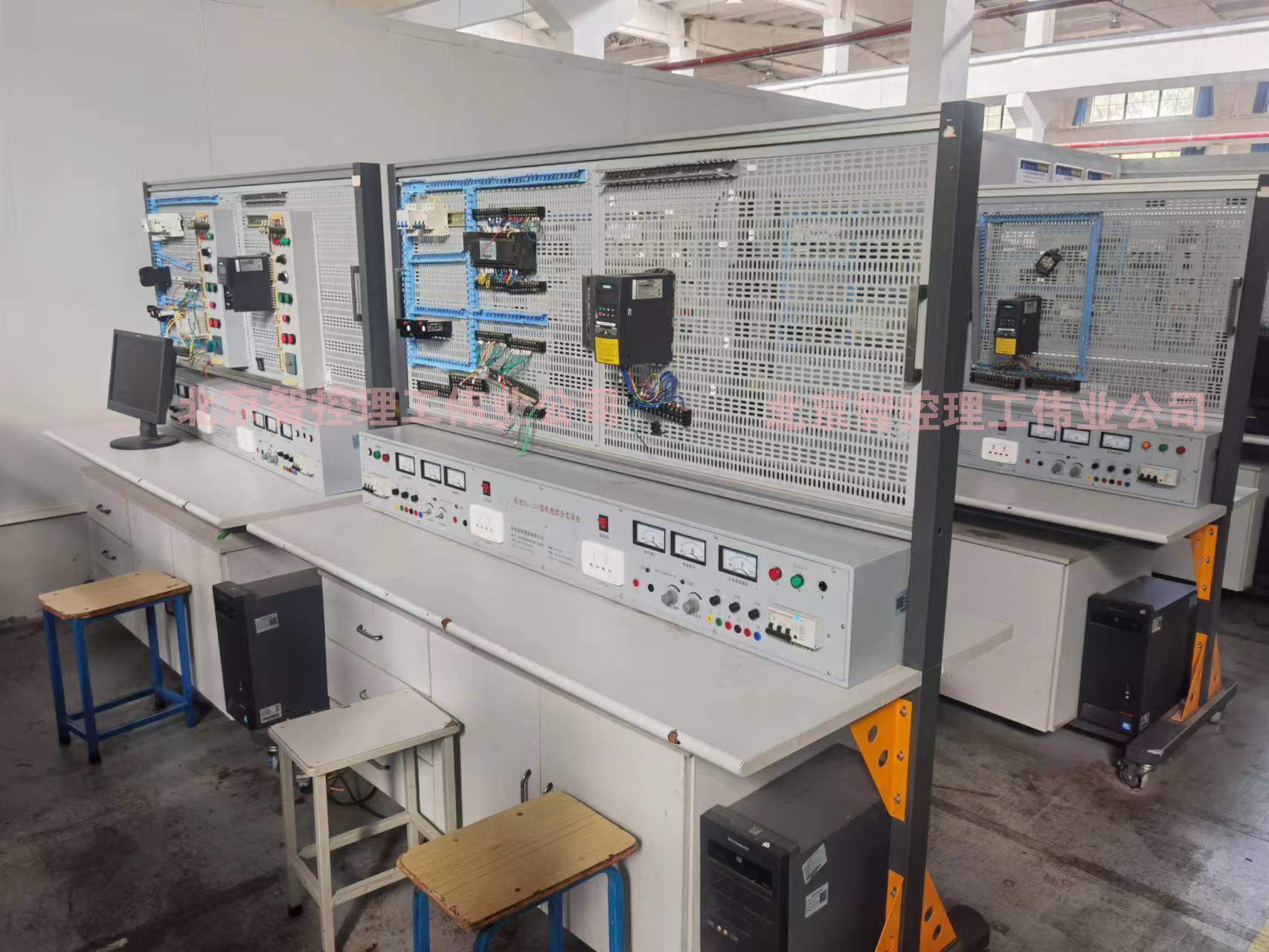

LGP-W12A型 PLC综合实训装置

品牌:理工伟业 咨询电话:010-82827827 82827835

一、概述
1、本设备由钢板作制作的多功能安装板(网孔板)设备和电源装置等组成。实训时选择的各种元件、器件和部件,可方便地安装在网孔板上,方便灵活。
2、根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训,本设备适用范围广,可完成的教学内容和实训项目多。使用完毕的元件、器件和部件,从设备上拆下,集中保管,损坏和丢失少。一个实训场所,可以完成几个专业的教学和实训,经济适用。
3、设备配备漏电保护、过载和电路保护,保障人身安全和设备使用安全。
4、灵活、可靠、安全、经济适用,是本设备的特点。对实训场所不多、教学经费投入受限制的学校,本设备是一种理想的职业教育实训设备。

二、设备技术指标
1、外型:整体尺寸1680mm×750mm×1630mm;
2、设备的材料:钣金、铝合金结构;
3、电源:
(1)输入:三相AC 380V ±10% 50HZ 三相五线;
(2)固定交流输出:三相五线  380V 接插式2组、220V接插式2组、220V插座式4组
(2)可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);
4、接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;
5、保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。
6、云智能实验室安全管理系统
本平台将无线传输、信息处理等物联网技术应用用于自动化远程控制。设备端运行状态、数据参数等上传至云平台。物联网系统的传感层、传输层和应用层关联掌握数据与分析数据。
(1)电压、电流等模拟量数据显示。
(2)输入开关监控,输出开关等数字量控制。
(3)远程控制启停状态,给定输出电压值的。
(4)显示输入输出电压值的历史数据。
(5)可按照日期、日间进行查询历史数进行查询。
(6)报警信号为PLC主机模拟量采集数值或者开关量可以自由设定,如当模拟量输入超过设定电压时产生报警,通过物联网自动化应用软件将报警信号上传到云平台,通过云平台向设置的终端推送报警信号,每台设备可对应多个终端设备。
(7)通过手机端可以实现远程控制PLC的输出及监视PLC的输入状态变化。
(8)数据显示画面:画面显示输入电压数值,输出电压监控,开关状态输入,开关控制输出,以及云端连接二维码。
(9)联网设置界面:设置现场数据连接云平台后台数据库管理。
★投标人需提供云智能实验室安全管理系统软件著作权证书原件备查,并提供(1-5)项内容的截图或照片。
三、配置清单(单台)

序号

名称

规格型号

单位

数量

1

实训台架

规格:1680mm×750mm×1630mm,钣金、铝合金结构,下方带柜子。

1

2

实训电源单元

短路保护、过载保护、漏电保护功能,三相AC 380V ±10% 50HZ 三相五线;三相五线  380V 接插式2组、220V接插式2组、220V插座式4

024V/2A连续可调2组;指针式电压表 2 只。

1

3

网孔板

规格:774×580mm,1.5MM厚钢板加工喷塑,用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级,

2

4

PLC主机

西门子S7-1200 CPU1214C 数字量14 点输入/10 点输出,模拟量 2 路输入1 个以太网通信端口;配套PC/MPI编程电缆。

1

5

变频器模块

西门子V20 0.37KW

1

6

触摸屏

TPC7032KT  7寸色彩

1

7

三相鼠笼式异步电动机

交流220V/△ 180W

1

8

综合支架

内置按钮6只、2个万能转换开关、2只指示灯4只、急停1只、转换开关1只, 选择开关2只

2

9

BVR线

0.75平方 25米/卷

4

10

线槽导线

5025

6

11

接线端

TB1512

6

12

工具

数字万用表2只、一字螺丝刀2把、十字螺丝刀2把、斜口钳2把、剥线钳2把、压线钳2把

1

四、配套软件要求
★1、PLC编程软件:博图V16、MCGS
2、PLC控制编程仿真软件
1)软件特点:
(1)软件以西门子PLC为原型,实现基本指令、应用指令以及顺序控制指令的仿真模拟。
(2)软件通过实训要求,了解实训目的和控制要求。
(3)实训器件采用三维仿真实物组件,让学生了解控制实验中所需的元件。
(4)通过器件库,学生可进行器件布局,对各控制回路进行模拟接线。
(5)通过I/O分配布置,将鼠标移到I/O分配地址资源相应部分能查看到相对应的实物。
(6)通过符号库,选择正确的符号放置有T型图正确位置,实现接线仿真。
(7)在原理图中进行模拟仿真连接电路,按步骤连接正确后才能进行下一条的接线操作。
(8)接线完成实现通电运行,通过鼠标进行上电运行,软件会以动画形式进行动作演示。
2)软件仿真项目
(1)双面铣床控制
(2)工业洗衣机控制
(3)皮带运输线控制
(4)电镀生产线控制
(5)运料小车控制
(6)音乐喷泉控制
(7)简易机械手控制
(8)大小球传送装置控制
(9)循环彩灯控制
(10)停车场车位控制
(11)小推车控制
(12)三层电梯控制
(13)电动机启停控制
(14)电动机正反转控制
(15)电动机循环正反转控制
(16)可逆运行反接制动控制
(17)三速电机控制
(18)星角降压启动控制
(19)数码管点亮控制
(20)交通灯控制
(21)恒压供水系统控制
★投标时提供PLC控制编程仿真软件著作权证书原件备查,并提供不少于十张的软件截图。
★3、教学课件资源
(1)PLC的认知:S7-1200PLC简介、S7-1200PLC工作原理及运行模式、S7-1200PLC特点、S7-1200PLC扩展功能、PLC应用技术人才培养;
(2)TIA 博图软件的使用:TIA 博图集成软件开发平台、TIA 博图集成软件简介、入门实例;
(3)实训项目示范:八路抢答器编程、三相异步电机的星三角降压启动、运料小车往返控制、十字路口交通灯的控制、电动机组的启停控制、HMI控制液体混合、变频器的电机控制。
(4)小型自动化生产线的设计:该系统具有产品的搬运、检测和传输分拣功能,整个系统由送料单元、机械手搬运单元、步进电机多点定位输送单元和传送带输送分拣单元等组成。具体的项目设计要求如下:★投标时提供不少于十张的课件截图。
1)本设计的要求使用通过触摸屏与控制台按钮操作,控制生产线的自动运行。生产线通电以后,系统自行检测初始状态是否满足运行条件,如不满足则自行复位或手动调整,若满足则触摸屏显示准备就绪;
2)在准备就绪的情况下,按下启动按钮,生产线开始按顺序运行,供料单元开始工作,电机驱动转盘将工件送到物料台上;电机运行10秒后,若物料台光电开关没有检测到物料,说明已没有物料,开始报警;若检测到物料,则一号搬运机械手开始动作;
3)物料台有料,一号机械手臂伸出并下降夹取工件,夹取到工件后机械手上升缩回并旋转到右侧限位;然后机械手伸出下降将工件放到步进电机输送单元的供料台上,一号搬运机械手恢复到初始状态,等待下一次运行;
4)当步进电机输送单元传感器检测到供料台工件后,步进电机前往高度检测单元进行检测;到达后通过超声波传感器进行高度检测,检测完毕后;步进电机运行到二号搬运机械手位置;
5)到达二号搬运机械手位置后;二号搬运机械手伸出、爪夹取工件,机架台上升,旋转到右限位,伸出手臂,机架台下降,手爪放松,将工件放到传送带上,同时二号搬运机械手复位;
6)当传送带单元传感器检测到工件时,传送带开始工作,根据工件的颜色、材料进行分拣;分拣结束后,供料台回到供料位置,等待下一次运行。
