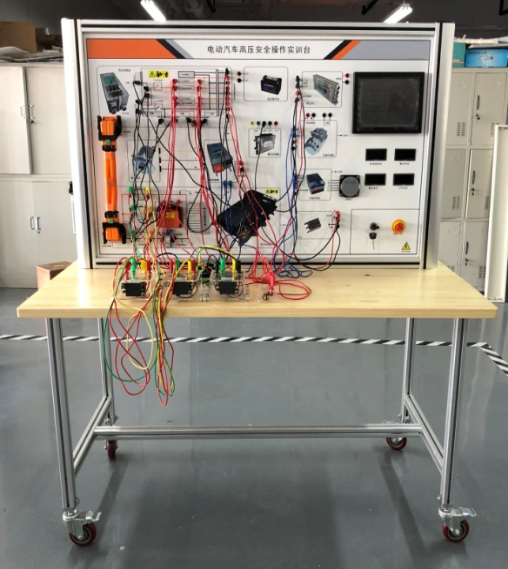

新能源汽车高压安全实训台

一、产品概述
1.实训台面板采用至少4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板制作，底架部分采用欧洲标准铝型材，带自锁脚轮装置，实训台底座上配有桌面，方便放置资料、轻型检测仪器等；面板打印有永不褪色的彩色电路图与工作原理示意图。
2.实训台工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
3.实训台面板上安装有点火开关，安全插头模块，高压电路仿真系统，安全继电器仿真模块，漏电保护模块与操纵开关。
4.七寸液晶显示屏幕，各部件连接正确后，显示系统工作参数。
5.可以与新能源汽车充电管理系统实训台配合使用，完整模拟整车高压配件之间的工作方式。

二、技术参数
1.外接电源：交流220V±10% 50Hz
2.工作电压：直流12V
3.工作温度：-40℃～ 50℃
4.外形尺寸：1240×600×1700mm(长×宽×高)
三、产品能够完成的教学功能
1.学员可直观对照电动汽车高压安全防护系统结构原理图和实物，认识和分析电动汽车整车高压安全防护系统的工作原理。
2.实训台可以动态模拟整车高压安全防护系统的运行状态与工作过程。
3.电动车高压保护原理实验
4.高压电路漏电保护仿真原理
5.高压插头拆装插拔实验
6.高压电路维修操作仿真实验
7.满足五项安全规定：断开高压电、防止重新连接、确定处于无电状态、接地和短路、遮挡或阻隔高压部件。
8.电动汽车高低压用电器：通过学习让学生了解电动汽车高低压电器系统的组成、结构和部件的认知。
9.电动汽车电气使用环境：通过学习让学生了解在电动汽车电器的使用过程和检修过程中所面临的高电压危害，能让学生了解高压作业的五项安全规定。
10.电动汽车检修安全：在车辆检修过程中，维修人员将不同程度的接触到电动汽车中的高电压元器件，通过学习让学生掌握在对车辆进行检修时如何使用操作绝缘护具、工具，如何将车辆设置在完全安全的电压状态（断开高压电回路），经过正确断电操作后的车辆才可以允许相关资质人员进行进一步的有关车辆与零部件的检测与维修。
11.高压互锁：为了避免在车辆检修时的对高压元器件的误操作或者出现事故时高压元器件受损而对人员的造成电伤害，现代电动汽车都要会装备高压互锁系统，所以可以通过学习掌握高压互锁的结构原理。
12.低压连线：让学生通过对低压系统的连线，熟练掌握低压系统的连接方式和结构。
13.高压连线:让学生通过对高压系统的连线，熟练掌握高压系统的连接方式和结构。
14.维护开关：通过学习让学生掌握维护开关是在电动汽车的高压系统手动断电开关，通常布置在电池组中间。拆卸维护开关后，呈串联关系的两组电池从中间被断开，电压一分为二，高压系统回路被断开。确保不会再从动力电池组输出危险电压给用电器。
15.实训台可以动态模拟整车高压安全防护系统的运行状态与工作过程。
16.清除:通过学习让学生掌握电动汽车故障清除的准确性操作步骤。
17.完整展示了电动汽车高压安全防护系统，可以动态模拟整车高压安全防护系统的运行状态与工作过程。
四、实训项目
实训项目（一）：高压安全知识
实训项目（二）：汽车高压系统的组成
实训项目（三）：汽车高压系统的结构及工作原理
实训项目（四）：汽车高压系统的上下电逻辑
实训项目（五）：汽车高压系统的高压线束插头的插拔
实训项目（六）：高压系统的互锁故障排除
