智能楼宇消防实训室建设方案
一、配置及功能
1、火灾自动报警系统具备火灾的自动报警、手动报警、通信和网络信息报警，并应实现火灾救灾设备的控制及与相关系统的联动控制。
2、火灾自动报警系统由设置在控制中心的中央级监控管理系统、现场级监控设备及相关通信网络等组成。
3、火灾自动报警系统的中央级监控管理系统宜由操作员工作站、打印机、通信网络、不间断电源和显示屏等设备组成，并应具备下列功能：
(1)接收全线火灾灾情信息，对线路消防系统、设施监控管理；
(2)发布火灾涉及有关模拟车站消防设备的控制命令；
(3)与各站地火灾自动报警系统进行通信联络；
4、火灾自动报警系统的由火灾报警控制器、消防控制室图形显示装置、打印机、不间断电源和消防联动控制器手动控制盘等组成，并应具备下列功能：
(1)与火灾自动报警系统中央级管理系统及本站现场级监控系统间进行通信联络；
(2)管辖范围内实时火灾的报警，监视车站管辖内火灾灾情；
(3)采集、记录火灾信息，并报送火灾自动报警系统中央监控管理级；
(4)显示火灾报警点，防、救灾设施运行状态及所在位置画面；
(5)控制消防救灾设备的启、停，并显示运行状态；
(6)发布火灾联动控制指令。
5、火灾自动报警系统现场控制级由输入输出模块、火灾探测器、手动报警按钮、消防电话及现场网络等组成，并应具备下列功能：
(1)监视模拟各站管辖范围内灾情，采集火灾信息；
(2)消防泵的低频巡检信号、运行状态、设备故障、管压力信号；
(3)监视消防电源的运行状态；
(4)监视各站所有消防救灾设备的工作状态。
二、参考布局图
三、配置及报价表
模拟实训操作间由工业铝型型才连接构成实训操作框架，内钳喷塑钢网孔板墙面，安装方便配备有30*5长腰孔，
1、墙面全钢质网孔结构，钢板墙厚度≥1.5mm，本套产品组成一个独立房间结构并连接至多间结构工作实训区，结构用于安装操作接线等实训，具有实训区域，可以分配为工作区、每个区域可同时满足8个学生同时实训。
2、操作实训楼装置为全钢结构，设备内外无任何木板、轻型材料等辅助材料。使其利于延长使用寿命和无需后期更换耗材，真正实现装置免维护。模拟墙采用模块化设计可单独拆卸任意一块墙面进行维护。
3、整体采用冷轧镀锌钢板，表面平整，不设任何凹槽结构。考虑学生实训冲击因素，厚度≥1.5mm。
4、墙面网孔设计，孔距M5*30毫米，使用（杜绝自攻螺钉挂接设备不牢的安全隐患）牢固挂接设备、插座。
5、每个实训区的墙面可以模拟综合进行线槽安装和线缆布放，能模拟实训区的消防器件安装。
9、装置顶部配有开放式线缆桥架，方便观察走线方向。
10、产品功能：仿真大楼工程实训实际环境，可以模拟消防系统的实训；单墙双面可满足大于8个人的同时实训操作；4套墙体设备可满足32人同时实训。
（二）联动控制中心
一）系统概述
消防联动控制中心及喷淋灭火系统实训室”依据[建筑消防设计规范]进行标准设计,该系统具有消防控制联动中心、消防广播电话中心、气体灭火系统、消防喷水灭火系统，型材模拟实训房间的典型结构，能够完成火灾探测，早期探测，火灾报警，现场灭火，气体灭火等演示性实训项目和消防管理中心，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，喷淋系统与联动动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；气体灭火系统操作管理中心的联接，同时与广播电话中心联网，完全实现现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
实训室包函有消防联动控制中心，消防广播控制中心，消防电话控制中心，消防火灾喷水灭火系统装置、预作用消防水灭火系统装置，气体灭火装置，模拟实训房间等。
二）系统特点
1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2、本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强
5、湿式报警阀、预作用报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、具有消防联动、广播、电话、喷淋、气体灭火等为一体的自动控制、编程实训等功能
7、消火栓灭火系统采用消火栓泵，栓火栓阀，消火栓管网等组成
8、探测器及火灾报警展示台具有全真楼层火灾探功能，真实反应消防各探测器与各模块动作过程。
9、控制中心，主要与各子系统和各探测器组网成一个完整的消防自动监控中心，进行火灾管理与报警处理，
10、模拟房间实训工作区的操作联接，布线等题壁管理中心设备的实训
11、可完成消防报警实训及消防报警联动两部分内容。实训部分可完成消防自动报警系统的设置、监控，报警处理、背景音乐等技能培训。
12、系统采用网孔板及移动考核实训单元组合，网孔板上可方便安装扣件，方便拆装设备与安装工程穿线管，设备通过网孔扣件安装于网孔板，通过工程穿线管之间的布线完成系统设备之间的连接，使设备的安装、系统布线、设备接线等接近工程实际，同时整体网孔板在一体化平台支架上便于拆换.
13、配置可移动实训单元推车，放置系统实训设备，便于学生实训的开展。该设备配套一个标准机柜用来安装广播功放、消防广播控制器等设备，教师教学系统的广播功放等设备又可作为多媒体系统的一部分。
14、系统中消防设备采用国内知名品牌产品，具有很大的实用性和通用性，系统采用火灾系统比较流行的总线结构，各实训部件可方便的挂接在系统总线上。
15、该系统集多种真实的探测和报警设备于一体，可完成控制器联动消防报警、手动报警、联动参数设置、手动编码、消防广播系统应用实训等。
三）主机设备参数
1、电源控制屏（全不锈结构）
提供交流电源：单相交流电220V 50Hz，带有过流保护
2、火灾报警控制器(联动型)JB-QBZL-GK603
（1）采用192×64点阵液晶显示，可同屏显示4行12列汉字信息。
（2）微型热敏打印机实现事件实时打印功能(选配)。
（3）通过CAN总线接口板，本控制器可与其它控制器联网(选配)。
（4）通过RS232接口板，本控制器可与计算机连接进行离线编程和CRT显示(选配)。
（5）可以现场编辑总线设备的区、层、状态、类型、安装位置等信息。
（6）256条事件记录，记录控制器运行中的各种事件，可随时查阅。
（7）可以现场编辑联动公式。
（8）2个总线回路，可连接254个现场器件。
（9）一个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘。
（10）可以管理6个多线联动控制区，每个区通过多线方式连接现场启动线和回答线，现场启动线具备短路和断路监视功能，启动线最大输出电流3A。
（11）多线联动控制面板上有6组启动键、6组停止键和6组请求、启动、回答、故障指示灯，分别对应6个多线联动控制区，可以直接启动或停止控制区设备。
（12）可对外提供24V输出，最大电流3A。
（13）1组火警继电器，有火警信息时，火警继电器动作。
（14）1组故障继电器，有故障信息时，故障继电器动作。
3、JB-QBZL-GK601消防报警主机 技术指标
（1）主电：AC178V～AC242V。
（2）备电：DC24V，4Ah。
（3）监视状态功耗：＜20W。
（4）环境温度：0～40℃。
（5）相对湿度：≤95％（40℃）。
（6）重量：15Kg。
（7）尺寸：壁挂式350(宽)×550(高)×120(深)mm3
4、火灾显示盘：火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
5、探测器：配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块：主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8、手动报警按钮：火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9、消防栓按钮：火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10、声光报警器、警铃：现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11、电子编码器：完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放单元：消防广播录放机、广播吸顶喇叭
13、功放单元：消防定压功放，背景音源功放
14、消防电话系统：总线电话通讯盘，电话分机，电话模块等。
15、气体钢瓶组：用于气体火灾灭火用，
16、气体灭火系统：气体灭火系统模型包括极早期烟雾探测器及管道、气体灭火瓶组及管道、消防电动卷帘门、配套消防广播模块、消防音箱、消防电话模块、手动报警按钮、声光报警器等消防联动设备。
三）技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜3000kVA
4、外形尺寸：按教室大小定制实训区域
5、控制台尺：1515*650*1450MM
6、安全保护：具有漏电自动保护装置
四）实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋系统系统综合操作训练
8.预作用喷淋系统 操作实训
9、消防喷水手自动控制的实训
10、火灾真实演示实训
11、喷淋灭火系统与消防报警系统联动
12、消防联动动主机的设置
13、消防联动主机的联动编程
14、消防探测器的便用与编码
15、消防系统模块的作用与联接
16、广播主机的操作，火警状态下紧急广播的切换操作；
17、单点广播，广播话筒的操作，系统功能设置；
18、背景音乐下的火警紧急广播切换
19无人执勤时应广播的自动切换设置
20、广播分配主机的操作，软件设置错误的判断与纠正
21.与消防报警系统的互联操作，线路故障的判断与处理
22.火警通讯主机的操作，系统功能设置
23.主机与电话分机的通讯操作，分机电话的操作
24.管网式早期探测报警系统的作用
25.管网式早期探测控制系统的模拟实训
26.系统原理桔构与管网设计
27、消防报警联动监控计算机中心软件的操作培训资料
28、报警点的设置功能
29、系统参数的设置功能
30、与消防广播系统的联网编程功能
31、消防点的网络构架与网络协议功能
32、消防系统各子系统的网络平台构建功能
（三）消火栓及预作用式喷淋灭火实训装置
装置由模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
一）系统功能：
1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2.模拟高位水泵本身自带控制器，可实现本地控制，（也可实现与消防报警联动控制）
3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用国內知名品牌设备，稳定型强
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统、消火栓设备：由水枪、水带、消火栓组成。
7、单出口消火栓、消火栓箱各2个， DN50。锦纶水带：20mm，长度13m，承压能力0.75MPa，水枪：16mm。，同时带标准消防卷盘及20m消防软管。
8、给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
9、灭火控制系统采用电器手/自动控制方式,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。（可通过串口和消防联动中心联网监控等功能，同时可实现本地控制和联动控制功能）
二）实训项目：
1.系统结构与设备认识
2.喷淋灭火系统安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控使用（选做）
8.喷淋系统系统综合操作训练
9.喷淋灭火系统与消防报警系统联动（选做）
10.消火栓灭火原理认识
11.消防火栓控制操作实训
12.消防火栓的灭火演练
13.消防水带的操作演练
三）技术参数
电压：AC380±10％ 50Hz
保护：具有漏电保护装置
环境温度：+4℃～+45℃
装置容量：＜5.0kVA
外形尺寸：2000mm×750mm×1800mm
流量：0-45（L/S） 效率：79（%）
压力：0-2.5（MPa） 转速 ：2900（r/min）
泵轴位置：边立式
叶轮结构：闭式
叶轮数目：3-10
叶轮吸入方式：单吸式
供水流量：消防泵:40L/s; 稳压泵:1.1 L/S
供水压力：消防泵:0~1.1kW;稳压泵:0~0.75kW
水泵数最：消防泵2台;稳压泵2台 （一用一备）
单泵功率：消防泵:1.1KW；稳压泵:0.75MPa
恒压精度：<0.01MPa
控制方式：控制柜手/自动控制、站控室指令控制
操作方式：手动、自动

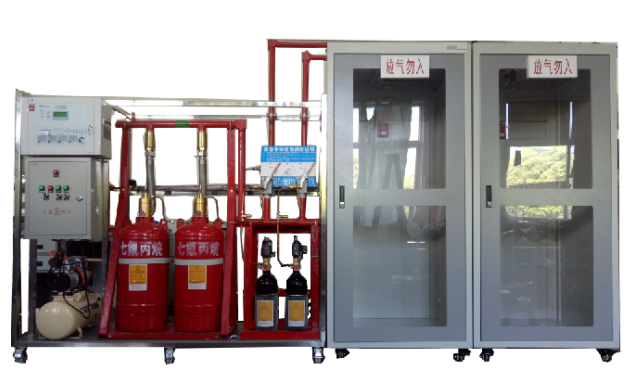

（四）模拟气体灭火系统概述及配置
1. 系统灭火方式：全淹没，最大单区保护面积：60m²；
2. 系统公称工作压力(20℃)：一级为2.5MPa、
3. 系统使用最大工作压力：一级为4.2MPa、
4. 系统使用最小工作压力：一级为2.0MPa、
5. 灭火剂最大充装密度：一级为≤1120kg/m³；
6. 模拟启动瓶充装压力(20℃)：4.0MPa；
7. 喷头设计工作压力：一级≥0.6MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。
8. 喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m
9. 系统有延时启动功能：延时30S；
10. 灭火剂喷射时间：≤10s；
11. 灭火系统工作环境温度：0℃~+50℃；
12. 系统启动方式：自动、电气手动、机械应急手动操作；
13. 系统启动电源：DC24V±3V、1.1A；
14. 模拟灭火剂贮存瓶规格：30L、
一）系统主要配置单。
（五）实训操作区设备及耗材
1、概述：
实训操作区主要针对以上消防设备操作实训动手实践，操作间采用工业铝型材结构支架，实训间干墙面采用为全钢网孔板结构，设备内外无任何木板、轻型材料等辅助材料。使其利于延长使用寿命和无需后期更换耗材，真正实现装置免维护。模拟墙采用模块化设计可单独拆卸任意一块墙面进行维护。
整体采用冷轧钢网孔板，表面平整，不设任何凹槽结构。考虑学生实训冲击因素，厚度≥1.8mm，若厚度不能达到要求，
每个实训区的墙面网孔距5*30毫米，便于安装实训器件
2、功能实训：
消防火灾各种探测器的安装实训
消防火灾模块的安装实训
消防广播系统安装实训
消防气气报警系统器件安装实训
消防管路扩展连接操作实训
联动系统编程调试实训
系统连接与布线实训
消防火灾执行设备安装实训
与消防中心设备联网调试编程实训
与喷淋子系统联网编程实训
与气体灭火装置联网编程实训
3、火灾消防联动报警实训器件
1、火灾自动报警系统具备火灾的自动报警、手动报警、通信和网络信息报警，并应实现火灾救灾设备的控制及与相关系统的联动控制。
2、火灾自动报警系统由设置在控制中心的中央级监控管理系统、现场级监控设备及相关通信网络等组成。
3、火灾自动报警系统的中央级监控管理系统宜由操作员工作站、打印机、通信网络、不间断电源和显示屏等设备组成，并应具备下列功能：
(1)接收全线火灾灾情信息，对线路消防系统、设施监控管理；
(2)发布火灾涉及有关模拟车站消防设备的控制命令；
(3)与各站地火灾自动报警系统进行通信联络；
4、火灾自动报警系统的由火灾报警控制器、消防控制室图形显示装置、打印机、不间断电源和消防联动控制器手动控制盘等组成，并应具备下列功能：
(1)与火灾自动报警系统中央级管理系统及本站现场级监控系统间进行通信联络；
(2)管辖范围内实时火灾的报警，监视车站管辖内火灾灾情；
(3)采集、记录火灾信息，并报送火灾自动报警系统中央监控管理级；
(4)显示火灾报警点，防、救灾设施运行状态及所在位置画面；
(5)控制消防救灾设备的启、停，并显示运行状态；
(6)发布火灾联动控制指令。
5、火灾自动报警系统现场控制级由输入输出模块、火灾探测器、手动报警按钮、消防电话及现场网络等组成，并应具备下列功能：
(1)监视模拟各站管辖范围内灾情，采集火灾信息；
(2)消防泵的低频巡检信号、运行状态、设备故障、管压力信号；
(3)监视消防电源的运行状态；
(4)监视各站所有消防救灾设备的工作状态。
二、参考布局图
| 序号 | 设备名称 | 数量 | 单价 | 总价 | 备注 |
| 1 | 消防实训模拟操作间 | 4套 | 15000 | 60000 | |
| 2 | 消防管理中心、消防电话中心、消防广播中心、 | 1套 | 98500 | 98500 | 电脑监控管中中心平台电脑监控及监控中心软件 |
| 3 | 气体灭火实训装置 | 1套 | 69000 | 69000 | |
| 4 | 消火栓及预作用式喷淋灭火实训装置 | 1套 | 108000 | 108000 | |
| 5 | 消防实训探测器及器材 | 10套 | 98000 | 98000 |
四、设备介绍
（一）消防实训模拟操作间
1、墙面全钢质网孔结构，钢板墙厚度≥1.5mm，本套产品组成一个独立房间结构并连接至多间结构工作实训区，结构用于安装操作接线等实训，具有实训区域，可以分配为工作区、每个区域可同时满足8个学生同时实训。
2、操作实训楼装置为全钢结构，设备内外无任何木板、轻型材料等辅助材料。使其利于延长使用寿命和无需后期更换耗材，真正实现装置免维护。模拟墙采用模块化设计可单独拆卸任意一块墙面进行维护。
3、整体采用冷轧镀锌钢板，表面平整，不设任何凹槽结构。考虑学生实训冲击因素，厚度≥1.5mm。
4、墙面网孔设计，孔距M5*30毫米，使用（杜绝自攻螺钉挂接设备不牢的安全隐患）牢固挂接设备、插座。
5、每个实训区的墙面可以模拟综合进行线槽安装和线缆布放，能模拟实训区的消防器件安装。
9、装置顶部配有开放式线缆桥架，方便观察走线方向。
10、产品功能：仿真大楼工程实训实际环境，可以模拟消防系统的实训；单墙双面可满足大于8个人的同时实训操作；4套墙体设备可满足32人同时实训。
（二）联动控制中心
消防联动控制中心及喷淋灭火系统实训室”依据[建筑消防设计规范]进行标准设计,该系统具有消防控制联动中心、消防广播电话中心、气体灭火系统、消防喷水灭火系统，型材模拟实训房间的典型结构，能够完成火灾探测，早期探测，火灾报警，现场灭火，气体灭火等演示性实训项目和消防管理中心，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，喷淋系统与联动动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；气体灭火系统操作管理中心的联接，同时与广播电话中心联网，完全实现现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
实训室包函有消防联动控制中心，消防广播控制中心，消防电话控制中心，消防火灾喷水灭火系统装置、预作用消防水灭火系统装置，气体灭火装置，模拟实训房间等。
二）系统特点
1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2、本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强
5、湿式报警阀、预作用报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、具有消防联动、广播、电话、喷淋、气体灭火等为一体的自动控制、编程实训等功能
7、消火栓灭火系统采用消火栓泵，栓火栓阀，消火栓管网等组成
8、探测器及火灾报警展示台具有全真楼层火灾探功能，真实反应消防各探测器与各模块动作过程。
9、控制中心，主要与各子系统和各探测器组网成一个完整的消防自动监控中心，进行火灾管理与报警处理，
10、模拟房间实训工作区的操作联接，布线等题壁管理中心设备的实训
11、可完成消防报警实训及消防报警联动两部分内容。实训部分可完成消防自动报警系统的设置、监控，报警处理、背景音乐等技能培训。
12、系统采用网孔板及移动考核实训单元组合，网孔板上可方便安装扣件，方便拆装设备与安装工程穿线管，设备通过网孔扣件安装于网孔板，通过工程穿线管之间的布线完成系统设备之间的连接，使设备的安装、系统布线、设备接线等接近工程实际，同时整体网孔板在一体化平台支架上便于拆换.
13、配置可移动实训单元推车，放置系统实训设备，便于学生实训的开展。该设备配套一个标准机柜用来安装广播功放、消防广播控制器等设备，教师教学系统的广播功放等设备又可作为多媒体系统的一部分。
14、系统中消防设备采用国内知名品牌产品，具有很大的实用性和通用性，系统采用火灾系统比较流行的总线结构，各实训部件可方便的挂接在系统总线上。
15、该系统集多种真实的探测和报警设备于一体，可完成控制器联动消防报警、手动报警、联动参数设置、手动编码、消防广播系统应用实训等。
三）主机设备参数
1、电源控制屏（全不锈结构）
提供交流电源：单相交流电220V 50Hz，带有过流保护
2、火灾报警控制器(联动型)JB-QBZL-GK603
（1）采用192×64点阵液晶显示，可同屏显示4行12列汉字信息。
（2）微型热敏打印机实现事件实时打印功能(选配)。
（3）通过CAN总线接口板，本控制器可与其它控制器联网(选配)。
（4）通过RS232接口板，本控制器可与计算机连接进行离线编程和CRT显示(选配)。
（5）可以现场编辑总线设备的区、层、状态、类型、安装位置等信息。
（6）256条事件记录，记录控制器运行中的各种事件，可随时查阅。
（7）可以现场编辑联动公式。
（8）2个总线回路，可连接254个现场器件。
（9）一个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘。
（10）可以管理6个多线联动控制区，每个区通过多线方式连接现场启动线和回答线，现场启动线具备短路和断路监视功能，启动线最大输出电流3A。
（11）多线联动控制面板上有6组启动键、6组停止键和6组请求、启动、回答、故障指示灯，分别对应6个多线联动控制区，可以直接启动或停止控制区设备。
（12）可对外提供24V输出，最大电流3A。
（13）1组火警继电器，有火警信息时，火警继电器动作。
（14）1组故障继电器，有故障信息时，故障继电器动作。
3、JB-QBZL-GK601消防报警主机 技术指标
（1）主电：AC178V～AC242V。
（2）备电：DC24V，4Ah。
（3）监视状态功耗：＜20W。
（4）环境温度：0～40℃。
（5）相对湿度：≤95％（40℃）。
（6）重量：15Kg。
（7）尺寸：壁挂式350(宽)×550(高)×120(深)mm3
4、火灾显示盘：火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
5、探测器：配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块：主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8、手动报警按钮：火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9、消防栓按钮：火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10、声光报警器、警铃：现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11、电子编码器：完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放单元：消防广播录放机、广播吸顶喇叭
13、功放单元：消防定压功放，背景音源功放
14、消防电话系统：总线电话通讯盘，电话分机，电话模块等。
15、气体钢瓶组：用于气体火灾灭火用，
16、气体灭火系统：气体灭火系统模型包括极早期烟雾探测器及管道、气体灭火瓶组及管道、消防电动卷帘门、配套消防广播模块、消防音箱、消防电话模块、手动报警按钮、声光报警器等消防联动设备。
三）技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜3000kVA
4、外形尺寸：按教室大小定制实训区域
5、控制台尺：1515*650*1450MM
6、安全保护：具有漏电自动保护装置
四）实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋系统系统综合操作训练
8.预作用喷淋系统 操作实训
9、消防喷水手自动控制的实训
10、火灾真实演示实训
11、喷淋灭火系统与消防报警系统联动
12、消防联动动主机的设置
13、消防联动主机的联动编程
14、消防探测器的便用与编码
15、消防系统模块的作用与联接
16、广播主机的操作，火警状态下紧急广播的切换操作；
17、单点广播，广播话筒的操作，系统功能设置；
18、背景音乐下的火警紧急广播切换
19无人执勤时应广播的自动切换设置
20、广播分配主机的操作，软件设置错误的判断与纠正
21.与消防报警系统的互联操作，线路故障的判断与处理
22.火警通讯主机的操作，系统功能设置
23.主机与电话分机的通讯操作，分机电话的操作
24.管网式早期探测报警系统的作用
25.管网式早期探测控制系统的模拟实训
26.系统原理桔构与管网设计
27、消防报警联动监控计算机中心软件的操作培训资料
28、报警点的设置功能
29、系统参数的设置功能
30、与消防广播系统的联网编程功能
31、消防点的网络构架与网络协议功能
32、消防系统各子系统的网络平台构建功能
（三）消火栓及预作用式喷淋灭火实训装置
一）系统功能：
1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2.模拟高位水泵本身自带控制器，可实现本地控制，（也可实现与消防报警联动控制）
3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用国內知名品牌设备，稳定型强
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统、消火栓设备：由水枪、水带、消火栓组成。
7、单出口消火栓、消火栓箱各2个， DN50。锦纶水带：20mm，长度13m，承压能力0.75MPa，水枪：16mm。，同时带标准消防卷盘及20m消防软管。
8、给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
9、灭火控制系统采用电器手/自动控制方式,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。（可通过串口和消防联动中心联网监控等功能，同时可实现本地控制和联动控制功能）
二）实训项目：
1.系统结构与设备认识
2.喷淋灭火系统安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控使用（选做）
8.喷淋系统系统综合操作训练
9.喷淋灭火系统与消防报警系统联动（选做）
10.消火栓灭火原理认识
11.消防火栓控制操作实训
12.消防火栓的灭火演练
13.消防水带的操作演练
三）技术参数
电压：AC380±10％ 50Hz
保护：具有漏电保护装置
环境温度：+4℃～+45℃
装置容量：＜5.0kVA
外形尺寸：2000mm×750mm×1800mm
流量：0-45（L/S） 效率：79（%）
压力：0-2.5（MPa） 转速 ：2900（r/min）
泵轴位置：边立式
叶轮结构：闭式
叶轮数目：3-10
叶轮吸入方式：单吸式
供水流量：消防泵:40L/s; 稳压泵:1.1 L/S
供水压力：消防泵:0~1.1kW;稳压泵:0~0.75kW
水泵数最：消防泵2台;稳压泵2台 （一用一备）
单泵功率：消防泵:1.1KW；稳压泵:0.75MPa
恒压精度：<0.01MPa
控制方式：控制柜手/自动控制、站控室指令控制
操作方式：手动、自动
（四）模拟气体灭火系统概述及配置
2. 系统公称工作压力(20℃)：一级为2.5MPa、
3. 系统使用最大工作压力：一级为4.2MPa、
4. 系统使用最小工作压力：一级为2.0MPa、
5. 灭火剂最大充装密度：一级为≤1120kg/m³；
6. 模拟启动瓶充装压力(20℃)：4.0MPa；
7. 喷头设计工作压力：一级≥0.6MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。
8. 喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m
9. 系统有延时启动功能：延时30S；
10. 灭火剂喷射时间：≤10s；
11. 灭火系统工作环境温度：0℃~+50℃；
12. 系统启动方式：自动、电气手动、机械应急手动操作；
13. 系统启动电源：DC24V±3V、1.1A；
14. 模拟灭火剂贮存瓶规格：30L、
一）系统主要配置单。
| 序号 | 产品名称 | 型号 | 数量 | 备注 |
| 1. | 等离子烟感探测器 | 1个 | ||
| 2. | 等离子温感探测器 | 1个 | ||
| 3. | 光电燃气探测器 | 1个 | ||
| 4. | 短路隔离器 | 1个 | ||
| 5. | 手动启停按钮 | 1个 | ||
| 6. | 输入输出控制模块 | 2个 | ||
| 7. | 智能化气体灭火控制主机 | 1台 | ||
| 8. | 超大铃声警铃 | 1个 | ||
| 9. | 声光报警器 | 1个 | ||
| 10. | 警灯 | 1个 | ||
| 11. | 继电器 | 3套 | ||
| 12. | 排风机 | 1个 | ||
| 13. | 点型感温探测器 | 1个 | ||
| 14. | 联动切换模块 | 1 | ||
| 15. | 不锈钢机架 | 一台 | ||
| 16. | 模拟保护区 | 2间 | ||
| 17. | 气体钢瓶组 | 3 | ||
| 18. | 控制电磁阀 | 2 | ||
| 19. | 模拟电磁阀 | 2个 | ||
| 20. | 模拟气压钢瓶 | 2个 | ||
| 21. | 气压泵 | 2台 | ||
| 22. | 模拟气体灭火剂贮瓶 | 1 | ||
| 23. | 集流管 | 1 | ||
| 24. | 低压安全泄漏阀 | 1 | ||
| 25. | 模拟灭火剂输送管道 | 1套 | ||
| 26. | 喷嘴 | 1 | ||
| 27. | 手动启动控制盒 | 1 | ||
| 28. | 放气灯 | 1 | ||
| 29. | 液流单向阀 | 1 | ||
| 30. | 高压软管 | 1 | ||
| 31. | 瓶头阀 | 1 | ||
| 32. | 启动管路 | 1 | ||
| 33. | 安全阀 | 1 | ||
| 34. | 气流单向阀 | 1 | ||
| 35. | 启动瓶框架 | 1 | ||
| 36. | 启动钢瓶 | 1 | ||
| 37. | 启动阀 | 1 | ||
| 38. | 压力讯号器 | 1 | ||
| 39. | 选择阀 | 1 |
1、概述：
实训操作区主要针对以上消防设备操作实训动手实践，操作间采用工业铝型材结构支架，实训间干墙面采用为全钢网孔板结构，设备内外无任何木板、轻型材料等辅助材料。使其利于延长使用寿命和无需后期更换耗材，真正实现装置免维护。模拟墙采用模块化设计可单独拆卸任意一块墙面进行维护。
整体采用冷轧钢网孔板，表面平整，不设任何凹槽结构。考虑学生实训冲击因素，厚度≥1.8mm，若厚度不能达到要求，
每个实训区的墙面网孔距5*30毫米，便于安装实训器件
2、功能实训：
消防火灾各种探测器的安装实训
消防火灾模块的安装实训
消防广播系统安装实训
消防气气报警系统器件安装实训
消防管路扩展连接操作实训
联动系统编程调试实训
系统连接与布线实训
消防火灾执行设备安装实训
与消防中心设备联网调试编程实训
与喷淋子系统联网编程实训
与气体灭火装置联网编程实训
3、火灾消防联动报警实训器件
| 序号 | 产品名称 | 单价 | 数量 |
| 1 | 实训模拟操作间 | 开放式 | |
| 2 | 等离子烟感探测器 | 10个 | |
| 3 | 等离子温感探测器 | 10个 | |
| 4 | 光电燃气探测器 | 10个 | |
| 5 | 短路隔离器 | 5个 | |
| 6 | 手动按钮 | 10个 | |
| 7 | 输入模块 | 10个 | |
| 8 | 输入输出控制模块 | 10个 | |
| 9 | 消防现场启动模块 | 5个 | |
| 10 | 声光报警器 | 10个 | |
| 11 | 编码声光报警器 | 5个 | |
| 12 | 多线感烟探测器 | 10个 | |
| 13 | 消防广播剌叭 | 10只 | |
| 14 | 消防分机电话 | 10个 | |
| 15 | 布线线槽 | 1捆 | |
| 16 | 终端继电器 | 20个 | |
| 14 | 模拟消防门 | 1套 | |
| 18 | 模拟消防排烟系统 | 1套 | |
| 19 | 实训工具 | 2套 |
- 上一篇：双面气动综合实训装置
- 下一篇：工业机器人柔性生产线实训平台
