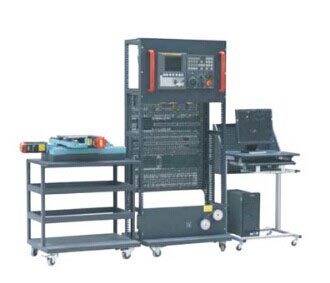

数控车床电气控制与维修实训柜
“数控车床电气控制与维修实训柜”是按照职业教育的教学和实训要求而研制的。它适合高职院校、职业学校、技工学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、机械加工等专业开设《电气设备维修》、《数控设备维修》、《数控加工技术》、《机床电路维修》等课程的实训教学,同时也适合职业培训学校、职教中心、鉴定站/所数控、机电类课程的技能鉴定考核。
一、产品特点
由数控车床实训柜和电机演示模块组成,具有数控机床的机械、电气安装调试、数控系统功能调试、故障诊断与维修、数控程序编制与加工操作等多项功能。
工业柜式结构设计,电气安装板采用网孔板结构,学生可进行电路设计、器件布局、接线、安装、调试等实训,同时具有一定的扩展性。
二、技术性能
输入电源:三相四线~380V±10% 50Hz
工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
漏电保护:漏电动作电流30mA
装置容量:<2kVA
外形尺寸:80cm×60cm×175cm
三、基本配置及功能
实训柜为铁质双层亚光密纹喷塑结构,正面设有玻璃门,底部安装有带刹车功能的万向轮。
采用三相四线380V交流电源供电,通过漏电保护器控制总电源,装置的供电由启停开关控制;设计有电源指示灯指示设备电源,并设有带灯保险丝保护。
数控系统采用西门子808数控系统,安装在柜门上;柜内电气安装板上装有变频器、伺服驱动器、电抗器、断路器、继电器、交流接触器、变压器、走线槽和接线端子等器件。
X/Z轴驱动系统由西门子S120伺服驱动器和1FK7交流伺服电机组成,用于控制X轴和Z轴进给;主轴电机采用三菱变频器变频调速控制。
电机演示模块由X/Z轴电机演示模块、主轴演示模块、四工位电动刀架、冷却电机等组成。
X/Z轴电机演示模块上设有行程开关、参考点等,电机轴端装有电机演示刻度盘,用于演示X轴和Z轴进给控制。
主轴演示模块由主轴电机和编码器组成,主轴电机与编码器间通过同步带连接。
四、实训项目
1、数控系统的安装、接线
2、启停控制电路的设计与接线
3、数控系统的基本操作
4、数控系统的参数设置与调试
5、变频器的安装、接线、参数设置与调试
6、交流伺服驱动系统的安装、接线与调试
7、刀架控制系统的接线与调试
8、冷却控制系统的接线与调试
9、急停、限位控制回路的设计与接线
10、PLC编程与调试
11、数控系统的数据备份
12、数控程序的编制
五、系统选择:
可选择各种数控系统
关键词: 数控车床 实训设备 实训装置 教学仪器 实验设备 教学设备 实训台 考核装置 实训系统 实验装置 数控技术 实训考核 技能实训 数控系统 电气控制 实训鉴定 数控软件 实验系统 数控实训 电气技术 数控铣床 高教设备 职教设备 实训车床 PLC控制 PLC技术 PLC实验 变频调速 PLC实训 单片机
