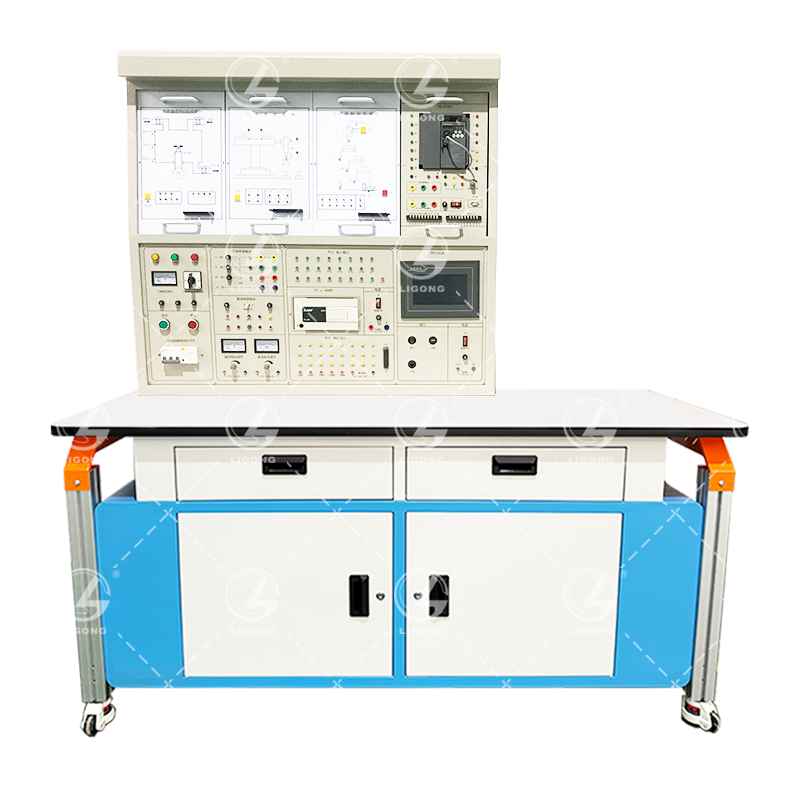

LGP-F03型 三菱PLC综合实训装置
品牌：理工伟业 咨询电话：010-82827827 82827835
一、装置配备
1、实训桌：
（1）实训桌主体结构采用铝合金刻模而成。
（2）要有存贮柜：放置工具及电脑主机。
2、功能模块：接线方式采用：插线式、满足实验要求
（1）功能模块可脱离实验台单独作为一个实验仪器使用。
（2）三相电源实验仪器：三相380V输出、交直流220V输出，带漏电保护，每相带有保险装置，均有指示灯指示，设有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等。
（3）其他模块：采用插线式、满足实验要求
3、实验模块：接线方式采用：插线式、满足实验要求
（1）PLC主机模块：采用FX3U-48MR，输入输出接口引至面板，电源独立开关控制。
（2）变频器主机模块：采用三菱通用变频器FR-E840，输入输出接口引至面板。
（3）触摸屏主机模块：采用TPC7062TI系列，输入输出接口引至面板，电源独立开关控制。
（4）其他模块：采用插线式、满足实验要求
二、技术参数
1、输入电压：三相四线～380V±10% 50HZ
2、工作环境：环境温度范围为-5℃～+40℃
3、装置容量：＜2kVA
4、安全保护：漏电动作电流≤30mA 过流保护、熔断器保护；
5、参考外形尺寸：1650mm×660mm×1740mm
三、实验项目
（一）PLC实验项目
1、基本指令的编程模块
2、传送带模块
3、电动机的自动控制模块
4、步进电机的PLC控制模块
5、多层电梯控制模块
6、十字路口交通灯的PLC控制模块
7、天塔之光的实验挂箱模块
8、水塔自动供水的PLC控制模块
9、液体混合装置的实验模块
10、运料小车控制模拟模块
11、数码显示控制实验
12、机械手
（二）变频器实验项目：
1、变频器的认识实验
2、变频器的参数设定与操作
3、变频器的面板控制
4、变频器的电位器控制
5、变频器的电压控制
6、变频器的电流控制
7、变频器的多段速度控制电动机
（三）PLC和变频器实验项目
1、基于PLC的变频器的正反转实验
2、基于PLC的变频器的多段调速实验
3、基于PLC通信控制正反转
4、基于PLC通信读取变频器电压电流频率
5、基于PLC通信控制变频器加速减速正反转停止及同时读取电压电流频率
6、基于PLC通信控制变频器正反转设置频率及读取运行频率
（四）触摸屏实验项目
1、触摸屏的认知及组态环境的安装
2、触摸屏和PLC的简单通信实验
3、PLC变频器触摸屏通信实验
4、基于触摸屏控制PLC的变频器的正反转实验
5、基于触摸屏控制PLC的变频器的多段调速实验
6、基于触摸屏控制PLC通信控制正反转
7、基于触摸屏控制PLC通信读取变频器电压电流频率
8、基于触摸屏控制PLC通信控制变频器正反转设置频率及读取运行频率
